Комплекс аналитический АКГ-Казбек 2.1

Назначение

Комплекс аналитический АКГ-Казбек 2.1 (далее — комплекс) предназначен для измерений объемной доли водорода (H2), азота (N2), кислорода (O2), оксида углерода (CO), диоксида углерода (CO2), метана (CH4), паров воды (H2O) в аргоне.

Описание

К данному типу средств измерений относится комплекс аналитический АКГ-Казбек 2.1, зав. № 002.

Принцип действия комплекса:

- по измерительным каналам объемной доли водорода и оксида углерода - газовая хроматография с детектором RCD (детектор горячего восстановления оксида ртути/УФ-абсорбции, ГХ-HgO);

- по измерительному каналу объемной доли азота - газовая хроматография с детектором PDD (пульсирующий разрядный гелиево-ионизационный детектор);

- по измерительным каналам объемной доли диоксида углерода и метана - газовая хроматография с детектором FID (пламенно-ионизационный детектор);

- по измерительным каналам объемной доли кислорода и паров воды - спектроскопия внутрирезонасного спада сигнала.

Способ отбора пробы - принудительный, за счет избыточного давления в точке отбора пробы.

Состав комплекса приведен в таблице 1.

Таблица 1 - Состав комплекса

Конструктивно комплекс имеет стационарное исполнение, основные элементы располагаются в стандартной стойке 19 дюймов, в которой размещены:

- газоанализаторы и гигрометр;

- система пробоподготовки, включающая в себя регуляторы давления и расхода, клапаны и фильтр тонкой очистки;

- система газоснабжения, включающая в себя редукторы баллонные для баллонов с газом-носителем (гелий), систему очистки газа-носителя (осушители, каталитические очистители);

- системы электроснабжения.

Комплекс обеспечивает выполнение следующих функций:

- непрерывное измерение содержания определяемых компонентов в анализируемой газовой среде;

- сбор, обработку, визуализацию, хранение полученных данных, представление полученных результатов в различных форматах.

О бщий вид комплекса и структурная схема представлены на рисунках 1 и 2. Пломбирование комплекса не предусмотрено.

Заводской номер комплекса нанесен в виде наклейки, изготовленной методом термотрансферной печати на самоклеящуюся пленку с последующим механическим креплением на корпусе комплекса. Общий вид наклейки приведен на рисунке 3. Нанесение знака поверки на средство измерений не предусмотрено.

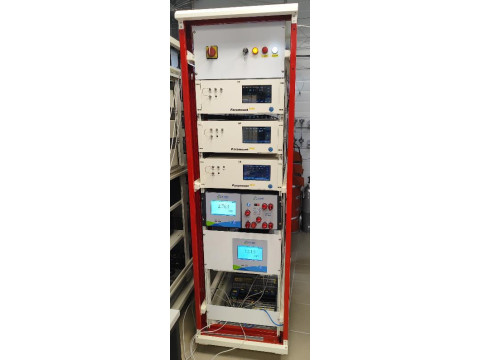

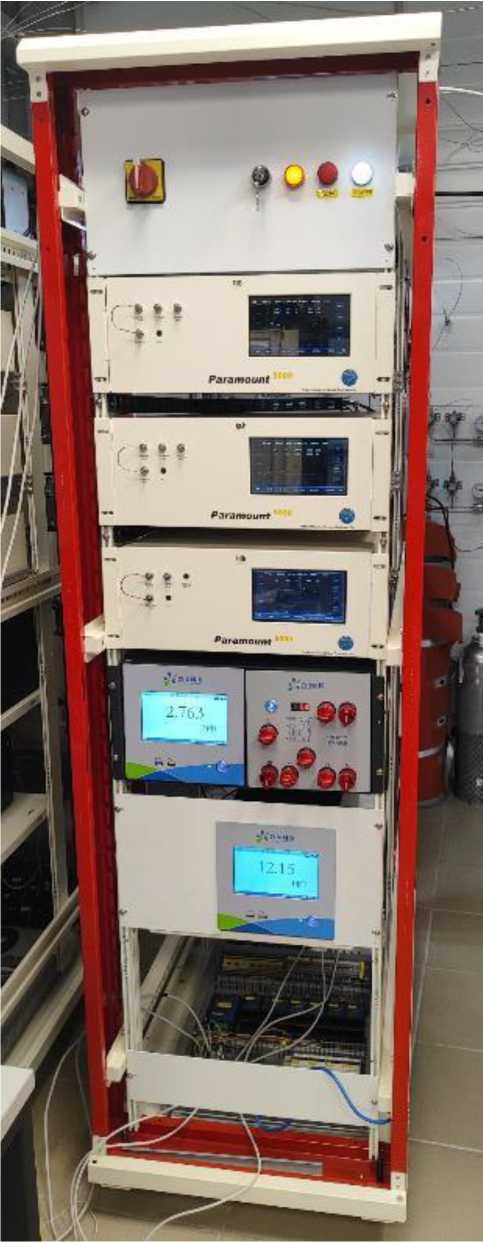

Рисунок 1 - Общий вид комплекса

Рисунок 2 - Структурная схема комплекса

Рисунок 3 - Общий вид наклейки с маркировкой комплекса

утверждения типа

Программное обеспечение

Комплексы имеют программное обеспечение (далее - ПО):

- встроенное ПО средств измерений, входящих в состав комплекса;

- автономное ПО газоанализаторов хроматографических (P9KChrom), анализатора кислорода и гигрометра (Gas-CRDS).

Встроенное ПО разработано изготовителем средств измерений, входящих в состав комплекса, специально для решения задач измерения содержания определяемых компонентов.

Встроенное ПО обеспечивает следующие основные функции:

- обработку и передачу измерительной информации;

- формирование выходного цифрового сигнала;

- самодиагностику аппаратной части средства измерений.

Номер версии встроенного ПО газоанализаторов хроматографических, входящих в состав комплекса, отображается в верхней части дисплея газоанализаторов на вкладке «Main».

Номер версии встроенного ПО анализатора кислорода и гигрометра, входящих в состав комплекса, отображается на вкладке «About» в пункте «Sotfware Version».

Средства измерений, входящие в состав комплекса, имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений. Уровень защиты - «высокий» по Р 50.2.077—2014.

Автономное ПО газоанализаторов хроматографических (P9KChrom) предназначено для:

- управления работой газоанализаторов хроматографических;

- записи, сохранения и обработки хроматограмм;

- проведения градуировки;

- сохранения истории измерений.

Автономное ПО P9KChrom идентифицируется по номеру версии на вкладке «Main».

Автономное ПО гигрометра и анализатора кислорода (Gas-CRDS) предназначено для:

- вывода измерительной информации на монитор ПК;

- сохранения и отслеживания результатов измерений;

- управления основными функциями и параметрами средства измерений.

Автономное ПО Gas-CRDS идентифицируется по номеру версии на вкладке «О программе».

Автономное ПО имеет защиту от преднамеренных или непреднамеренных изменений.

Уровень защиты - «средний» по Р 50.2.077—2014.

Влияние ПО учтено при нормировании метрологических характеристик комплекса.

Идентификационные данные ПО приведены в таблицах 2 и 3.

Таблица 2 - Идентификационные данные встроенного ПО

Таблица 3 - Идентификационные данные автономного ПО

Технические характеристики

Таблица 4 - Метрологические характеристики комплекса

Таблица 5 - Диапазоны измерений и пределы допускаемой погрешности

* Сизм - результат измерений объемной доли определяемого компонента, млн-1.

Сп - значение предела обнаружения для соответствующего определяемого компонента, объемная доля, млн-1.

Таблица 6 - Основные технические характеристики комплекса

Таблица 7 - Условия эксплуатации комплекса

Таблица 8 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и методом термотрансферной печати на самоклеящуюся пленку с заводским номером комплекса с последующим механическим креплением на корпусе комплекса.

Комплектность

Таблица 9 - Комплектность комплексов

Сведения о методах измерений

приведены в соответствующих руководствах по эксплуатации средств измерений, входящих в состав комплекса: РЭ АКГ-К2.00001.001РЭ, РЭ АКГ-К2.00002.001РЭ, РЭ АКГ-К2.00003.001РЭ, РЭ АКГ-К2.00004.001РЭ, РЭ АКГ-К2.00005.001РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
