Ленты измерительные Л20Н3
| Номер в ГРСИ РФ: | 99383-26 |
|---|---|
| Производитель / заявитель: | ЗАО "Опика", Беларусь, г.Молодечно |
Ленты измерительные Л20Н3 (далее - ленты) предназначены для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99383-26 | |||||||||
| Наименование | Ленты измерительные | |||||||||
| Модель | Л20Н3 | |||||||||
| Приказы |
№1829 от
10.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | bc0a8cd0-b789-d86f-86e7-02aabcc66135 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Закрытое акционерное общество «Опика», БЕЛАРУСЬ, 222310, Республика Беларусь, Минская обл., г. Молодечно, ул. В. Гастинец, д. 143А
Поверка
| Методика поверки / информация о поверке |
МП 345-2026 ГСИ. Ленты измерительные Л20Н3. Методика поверки
(с 10.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99383-26: Описание типа
2026-99383-26.pdf
Файл устарел
|
Скачать | 134.5 КБ | |
|
99383-26: Методика поверки
МП 345-2026
2026-mp99383-26.pdf
Файл устарел
|
Скачать | 2.1 MБ | |
|
99383-26: Описание типа
2026-99383-26-1.pdf
|
Скачать | 134.5 КБ | |
|
99383-26: Методика поверки
МП 345-2026
2026-mp99383-26-1.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Ленты измерительные Л20Н3 (далее - ленты) предназначены для передачи единицы длины рабочим эталонам 4-го разряда и средствам измерений согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
Описание
Принцип действия лент основан на сравнивании измеряемого размера со шкалой ленты.
К лентам измерительным данного типа относятся ленты измерительные Л20Н3 зав. № 2384 и зав. № 2385.
Каждая из лент измерительных Л20Н3 представляет собой стальную полосу из нержавеющей стали с нанесенной на ее поверхности шкалой. Шкала ленты имеет миллиметровые, сантиметровые, дециметровые и метровые интервалы. Шкала нанесена на нижнюю боковую поверхность ленты, оцифровка шкалы - слева направо. Штрихи шкалы и оцифровка - светлые на темном фоне.
На обоих концах ленты закреплены вытяжные кольца.

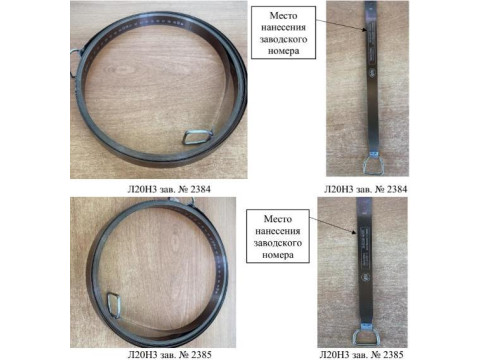

Заводской номер в виде цифрового обозначения, состоящей из арабских цифр, нанесен методом лазерной гравировки на конце ленты. Общий вид лент представлен на рисунке 1.
12ОНЗ зав. № 23X4 Л20НЗ зав. № 23X4
Л20НЗ зав. № 2385
Место нанесения заводского номера
Л20НЗ зав. № 2385
Рисунок 1 - Общий вид лент Л20Н3
Пломбирование лент не предусмотрено.
Нанесение знака поверки на ленты не предусмотрено.
Технические характеристики
Основные метрологические и технические характеристики лент, включая показатели точности, представлены в таблице 1, 2.
Таблица 1 -Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная длина шкалы, м |
20 |
|
Цена деления шкалы, мм |
1 |
|
Диапазон измерений длины, м |
от 0,001 до 20 |
|
Допускаемое отклонение действительной длины интервала шкалы от номинального значения при температуре окружающей среды 20 °С, мм: | |
|
- миллиметрового; |
± 0,1 |
|
- сантиметрового; |
± 0,2 |
|
- дециметрового и метрового; |
± 0,3 |
|
5 м; |
± 0,5 |
|
10 м; |
± 1,0 |
|
20 м |
± 2,0 |
|
Доверительные границы абсолютной погрешности измерений (при доверительной вероятности 0,99) мкм: где L - длина интервала, м |
± (10 + 10 • L) |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Ширина ленты измерительной, мм |
16 ± 0,2 |
|
Толщина ленты измерительной, мм |
от 0,20 до 0,25 |
|
Ширина штриха ленты измерительной, мм |
0,20 ± 0,05 |
|
Отклонение от перпендикулярности штрихов шкалы относительно кромки ленты, не более |
30' |
|
Отклонение от прямолинейности рабочей боковой кромки ленты измерительной на отрезке шкалы 1 метр, мм, не более |
0,5 |
|
Масса, кг, не более |
0,7 |
П Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +17 до +23 60±20 |
|
Средний срок службы, лет, не менее |
2 |
Знак утверждения типа
наносят на титульный лист «Паспорта» типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Лента измерительная |
Л20Н3 |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
|
Методика поверки |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 4 «Порядок работы» паспорта на ленту измерительную Л20Н3.
Нормативные документы
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм».
