Системы координатно-измерительные Wenzel CORE

Назначение

Системы координатно-измерительные портальные Wenzel CORE (далее - системы) предназначены для автоматизированных трехмерных измерений геометрических размеров объектов сложной формы.

Описание

Конструкция машины выполнена в виде жёсткого моноблока. Его основу составляет стальная рама с гранитным столом, которая обеспечивает устойчивость и поглощает вибрации. По прецизионным направляющим рамы перемещается стойка, несущая измерительную головку. Основным измерительным компонентом Wenzel CORE является оптическая, сенсорная, или оптически-сенсорная (гибридная) головка, которая позволяет проводить измерения под большими углами и работать с высокоотражающими или тёмными поверхностями без специальной подготовки. Wenzel CORE оснащена высокоточным поворотным столом, который в совокупности с другими осями обеспечивают синхронное 5-осевое движение. Процесс измерений начинается с позиционирования измерительной головки с оптическим сенсором белого света в рабочее положение. Перемещение осуществляется по трем координатным осям (X, Y, Z) с помощью линейных позиционных сервоприводов, при этом дополнительные оси - поворотный стол (ось A) и поворотная головка (ось С) - обеспечивают оптимальную ориентацию сенсора относительно контролируемой детали.

В процессе сканирования оптический сенсор проецирует световой луч на поверхность детали, и по методу триангуляции определяется точное пространственное положение каждой точки поверхности. Система выполняет высокоскоростное сканирование, регистрируя координаты множества точек с высокой плотностью. Полученные пространственные координаты передаются в измерительное программное обеспечение, где формируется цифровая модель поверхности, выполняются геометрические построения и проводятся необходимые измерения.

Процесс измерений может осуществляться как в ручном режиме с помощью контроллера-джойстика, так и в автоматическом режиме ЧПУ по заданной программе, что обеспечивает высокоточные измерения геометрических параметров любой сложности на основе бесконтактного сканирования поверхностей.

К данному типу средств измерений относятся системы координатно-измерительные Wenzel CORE модификаций CORE D, CORE DS, CORE S LP, CORE S E.

Отличия между модификациями заключаются в конструктивных особенностях: конфигурации системы экранирования и габаритных размерах. Модификации D и S LP оснащены автоматическими защитными шторками, тогда как DS и S E не имеют защитных шторок, обладают меньшими габаритами и меньшей массой.

Заводской номер в числовом или буквенно-числовом формате, состоящий из арабских цифр или букв латинского алфавита и арабских цифр, наносится типографским способом на металлизированную наклейку, расположенную в передней части гранитного стола над блоком управления питанием.

Пломбирование систем от несанкционированного доступа не осуществляется.

Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид систем координатно-измерительных Wenzel CORE представлен на рисунке 1.

а)

б)

в)

г)

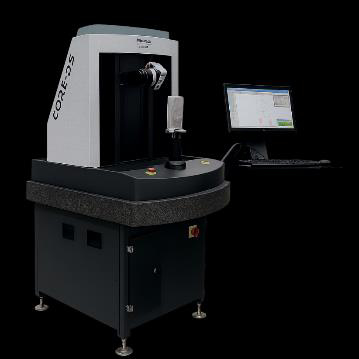

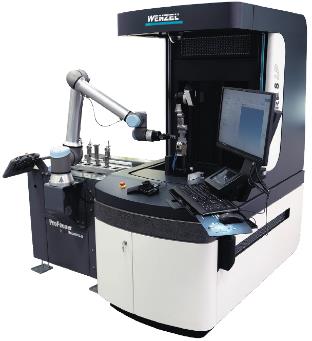

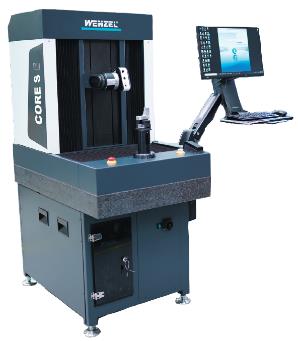

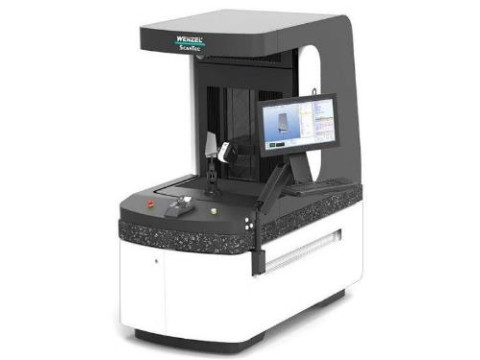

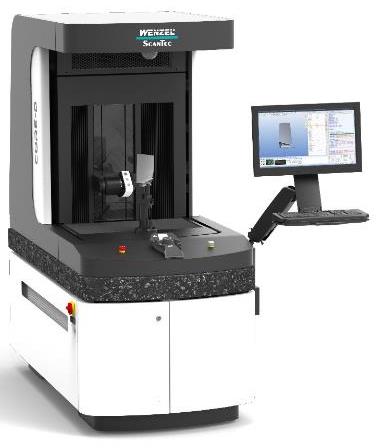

Рисунок 1 - Общий вид систем координатно-измерительных Wenzel CORE модификаций: а) CORE D; б) CORE DS; в) CORE S LP; г) CORE S E;

Рисунок 2 - Место нанесения заводского номера средства измерений

Программное обеспечение

Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) WM|Quartis, Open DMIS, которое устанавливается на внешнем персональном компьютере. ПО предназначено для управления системой, сбора, отображения, обработки, регистрации, передачи данных.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

где L-измеряемая длина в мм

* указанные точности достигаются при использовании температурной компенсации

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надёжности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 7 «Управление» документа «Системы координатно-измерительные Wenzel CORE. Руководство по эксплуатации».

Нормативные документы

Стандарт предприятия WENZEL Metrology GmbH & Co. KG, Германия.
