Измерители мощности ИПРМ
| Номер в ГРСИ РФ: | 99388-26 |
|---|---|
| Производитель / заявитель: | «Sunfire Technologies Co., Ltd», КИТАЙ |
Измерители мощности ИПРМ (далее - измерители) предназначены для измерений мощности СВЧ колебаний в коаксиальных трактах.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99388-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 10.09.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Измерители мощности | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ИПРМ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
ИПРМ1М30М-1К ИПРМ30М530М-200 ИПРМ500М6Г-300 ИПРМ1М500М-1К ИПРМ20М1Г-500 ИПРМ9К250М-1К |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1829 от
10.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 59d0b6e0-ea03-275f-e45b-86d112b7a146 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
«Sunfire Technologies Co., Ltd», КИТАЙ, Building 5, Zone C1, Lane 1555, Jinsha Jiangxi Road, Jiading District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-948-441-2026 ГСИ. Измерители мощности ИПРМ. Методика поверки
(с 10.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99388-26: Описание типа
2026-99388-26.pdf
Файл устарел
|
Скачать | 369.3 КБ | |
|
99388-26: Методика поверки
РТ-МП-948-441-2026
2026-mp99388-26.pdf
Файл устарел
|
Скачать | 1.8 MБ | |
|
99388-26: Описание типа
2026-99388-26-1.pdf
|
Скачать | 369.3 КБ | |
|
99388-26: Методика поверки
РТ-МП-948-441-2026
2026-mp99388-26-1.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Измерители мощности ИПРМ (далее - измерители) предназначены для измерений мощности СВЧ колебаний в коаксиальных трактах.
Описание
Принцип действия измерителей основан на преобразовании широкополосным диодным детектором мощности входного СВЧ сигнала в напряжение постоянного тока с дальнейшей его оцифровкой с помощью аналого-цифрового преобразователя отображением результатов измерений на сенсорном дисплее измерителя.
Конструктивно измерители представляют собой моноблок с сенсорным дисплеем. На корпусе измерителей расположены коаксиальный разъем для подачи входного сигнала и коаксиальный разъем для отведения мощности, а также разъем для подключения кабеля соединительного для обмена измерительной информацией с ПК.
К данному типу средства измерений относятся измерители следующих модификаций: ИПРМ1М30М-1К, ИПРМ30М530М-200, ИПРМ500М6Г-300, ИПРМ1М500М-1К,
ИПРМ20М1Г-500, ИПРМ9К250М-1К. Модификации отличаются диапазоном частот и конструкцией корпуса.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителей представлен на рисунках 1 - 6.
Серийный номер в виде цифрового обозначения, состоящего из восьми арабских цифр, наносится типографским способом на самоклеящуюся этикетку, размещаемую на задней панели измерителя в месте, указанном на рисунке 7.
Конструкция измерителей обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование производится на задней и на боковых панелях корпуса измерителя.

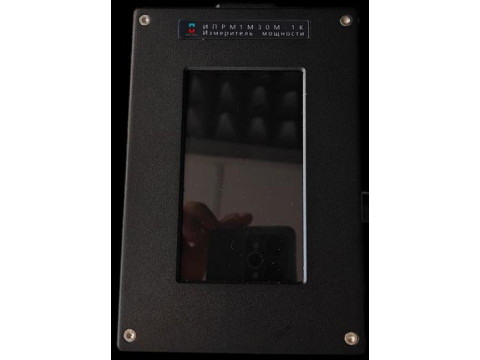

Рисунок 1 - Общий вид модификации ИПРМ1М30М-1К
Рисунок 2 - Общий вид модификации ИПРМ1М500М-1К

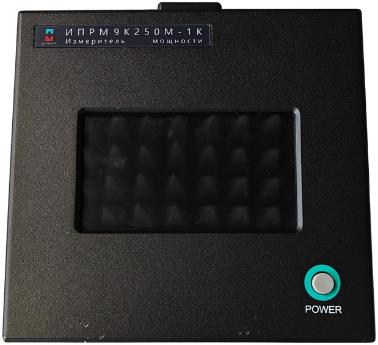

Рисунок 3 - Общий вид модификации ИПРМ9К250М-1К

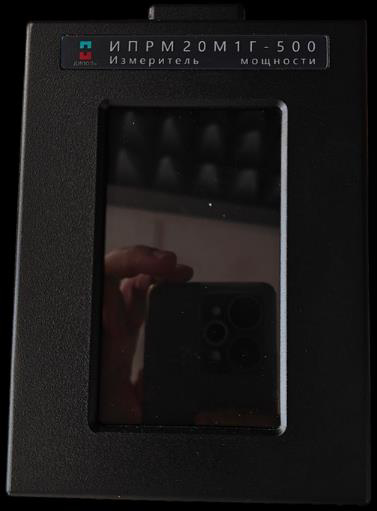

Рисунок 4 - Общий вид модификации ИПРМ20М1Г-500

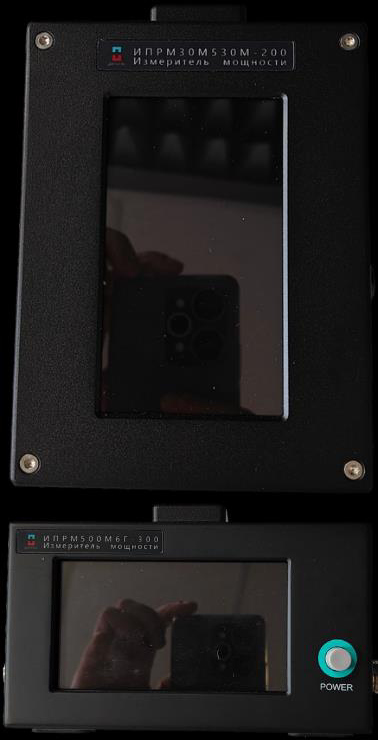

Рисунок 5 - Общий вид модификации ИПРМ30М530М-200
Рисунок 6 - Общий вид модификации ИПРМ500М6Г-300
Рисунок 7 - Пример нанесения серийного номера
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления режимами работы измерителей. ПО предназначено только для работы с измерителями и не может быть использовано отдельно от их измерительно-вычислительной платформы. ПО записывается в энергонезависимую память при выпуске из производства и не может быть изменено в процессе эксплуатации.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик измерителей за пределы допускаемых значений. Идентификационные данные программного обеспечения и номер версии недоступны для просмотра.
Уровень защиты ПО «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, для модификаций, МГц - ИПРМ1М30М-1К - ИПРМ9К250М-1К - ИПРМ1М500М-1К - ИПРМ30М530М-200 - ИПРМ20М1Г-500 - ИПРМ500М6Г-300 |
от 1 до 30 от 9^10-3 до 250 от 1 до 500 от 30 до 530 от 20 до 1000 от 500 до 6000 |
|
Диапазон измерений мощности, Вт |
от 0,01 до 150,00 |
|
КСВН входа, не более |
1,35 |
|
Пределы допускаемой относительной погрешности измерений мощности, без учета погрешности рассогласования, % |
±10,0 |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коаксиальный соединитель входа |
N «розетка» |
|
Масса, кг, не более: - ИПРМ1М30М-1К - ИПРМ9К250М-1К - ИПРМ1М500М-1К - ИПРМ30М530М-200 - ИПРМ20М1Г-500 - ИПРМ500М6Г-300 |
4 4,5 3,5 3 3 2 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более: - ИПРМ1М30М-1К - ИПРМ9К250М-1К - ИПРМ1М500М-1К - ИПРМ30М530М-200 - ИПРМ20М1Г-500 - ИПРМ500М6Г-300 |
105х155х236 190x150x235 190x150x235 105x140x216 140x155x235 165x95x192 |
|
Параметры электрического питания для модификации ИПРМ1М30М-1К: - напряжение переменного тока, В - частота переменного тока, Гц |
от 200 до 240 от 50 до 60 |
|
Параметры электрического питания для модификаций ИПРМ9К250М-1К, ИПРМ1М500М-1К, ИПРМ30М530М-200, ИПРМ20М1Г-500, ИПРМ500М6Г-300: - напряжение постоянного тока, В |
12,6 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха (при температуре до +25 °С), % |
от +15 до + 25 от 30 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
аблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измеритель мощности (модификация определяется при заказе) |
ИПРМ |
1 шт. |
|
Блок питания (кроме модификации ИПРМ1М30М-1К) |
- |
1 шт. |
|
Кабель питания (для модификации ИПРМ1М30М-1К) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в п. 8 «Эксплуатация» руководства по эксплуатации «Измеритель мощности ИПРМ1М30М-1К»; п. 8 «Эксплуатация» руководства по эксплуатации «Измеритель мощности ИПРМ30М530М-200»; п. 8 «Эксплуатация» руководства по эксплуатации «Измеритель мощности ИПРМ500М6Г-300»; п. 8 «Эксплуатация» руководства по эксплуатации «Измеритель мощности ИПРМ1М500М-1К»; п. 8 «Эксплуатация» руководства по эксплуатации «Измеритель мощности ИПРМ20М1Г-500»; п. 8 «Эксплуатация» руководства по эксплуатации «Измеритель мощности ИПРМ9К250М-1К».
Нормативные документы
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Стандарт предприятия Sunfire Technologies Co., Ltd.
