Установки поверочные эталонные ЭПУ
| Номер в ГРСИ РФ: | 99391-26 |
|---|---|
| Производитель / заявитель: | ЗАО НИЦ "Инкомсистем", г.Казань |
Установки поверочные эталонные ЭПУ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99391-26 | ||||||||||||
| Действует | по 11.09.2031 | ||||||||||||
| Наименование | Установки поверочные эталонные | ||||||||||||
| Модель | ЭПУ | ||||||||||||
| Приказы |
№1843 от
11.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 34fc9dd3-b6d5-5692-9508-59918cba4730 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
АО НИЦ «ИНКОМСИСТЕМ», РОССИЯ, 20095, Республика Татарстан, г. Казань, ул. Восстания, здание 104И
Поверка
| Методика поверки / информация о поверке |
МП 1801-1-2026 ГСИ. Установки поверочные эталонные ЭПУ. Методика поверки
(с 11.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99391-26: Описание типа
2026-99391-26.pdf
|
Скачать | 267.6 КБ | |
|
99391-26: Методика поверки
МП 1801-1-2026
2026-mp99391-26.pdf
|
Скачать | 4.1 MБ |
Описание типа
Назначение
Установки поверочные эталонные ЭПУ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.
Описание
Принцип действия установок основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости, системы регулирования расхода жидкости, средств измерений температуры и избыточного давления жидкости, автоматизированной системы измерений, управления и контроля, и измерении расхода и количества жидкости в потоке средствами измерений.
Установки состоят из средств измерений массового расхода жидкости и/или объемного расхода жидкости и/или массы жидкости в потоке и/или объема жидкости в потоке, средств измерений температуры и избыточного давления жидкости, средств измерений (опционально): плотности жидкости, давления, температуры и влажности окружающей среды, одного или нескольких измерительных участков (испытательных столов), системы сбора и обработки информации.
В качестве средств измерений массы жидкости в потоке, и/или объема жидкости в потоке, и/или массового расхода жидкости, и/или объемного расхода жидкости в составе установок применяются: весоизмерительные устройства на базе весов и/или датчиков весоизмерительных: весы электронные Dx (регистрационный № 94506-25), весы электронные Px (регистрационный № 89238-23), весы электронные Rx (регистрационный № 89237-23), весы промышленные PFA58x (регистрационный № 82049-21), весы платформенные PBK/PFK (регистрационный № 82148-21), датчики весоизмерительные SLB215, SLB415, SLB515, SLB615D (регистрационный № 71699-18), датчики весоизмерительные тензорезисторные HLC, BLC, ELC (регистрационный № 21177-13), весы лабораторные AS, PS, PM (регистрационный № 72358-18), и/или весовые устройства и/или преобразователи расхода производства АО НИЦ «ИНКОМСИСТЕМ»; расходомеры (в том числе расходомеры-счетчики, счетчики-расходомеры, преобразователи объемного расхода жидкости): расходомеры электромагнитные Метран-370М (регистрационный № 90227-23), расходомеры-счетчики электромагнитные OPTIFLUX (регистрационный № 70495-18), расходомеры-счетчики электромагнитные SITRANS FM (регистрационный № 35024-12), счетчики-расходомеры массовые Метран-360М (регистрационный № 89922-23), счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (регистрационный № 47266-16), счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» (регистрационный № 77657-20), расходомеры массовые DMF - 1 - V (регистрационный №№ 89324-23, 94170-24), расходомеры массовые DMF - 1 (регистрационный №№ 96739-25), счетчики-расходомеры массовые Micro Motion (регистрационный № 45115-16), расходомеры-счетчики массовые WMF (регистрационный № 92964-24), расходомеры массовые Promass (модификации Promass 300, Promass 500) (регистрационный № 68358-17).
В качестве средств измерений температуры жидкости в составе установок применяются термопреобразователи сопротивления, термометры и датчики температуры утвержденного типа с абсолютной погрешностью измерений не более ±0,5 °С.
В качестве средств измерений избыточного давления жидкости в составе установок применяются преобразователи давления, датчики давления утвержденного типа с относительной погрешностью измерения не более ±2,5%, манометры утвержденного типа с классом точности не более 2,5.
В качестве средств измерений параметров окружающей среды (опционально) в составе установок применяются измерители влажности, температуры и давления утвержденного типа с пределами допускаемой абсолютной погрешности не более ±0,3°С, ±3 гПа, ±2 %.
Система сбора и обработки информации реализована на базе комплекса измерительновычислительного расхода и количества жидкостей и газов АБАК+ (регистрационный номер 52866-13) и/или контроллеров программируемых логических АБАК ПЛК (регистрационный номер 63211-16).
Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.
Поверяемое средство измерений устанавливается на испытательный стол установки, состоящий из зажимного устройства, запорной арматуры, средств измерений избыточного давления и температуры жидкости. Жидкость посредством систем создания, стабилизации и регулирования расхода жидкости из системы хранения и подготовки жидкости подается в гидравлический тракт рабочего контура установки и проходит через поверяемое средство измерений. Далее, в зависимости от метода измерений, жидкость направляется через расходомеры установки в систему хранения и подготовки жидкости или через устройство переключения потока на весовое устройство. Автоматизированная система измерений, управления и контроля управляет работой установки, собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.
Общий вид установок представлен на рисунке 1. Взаимное расположение элементов конструкции и цветовое исполнение могут отличаться в соответствии с конструкторской документацией при сохранении общей функциональной основы.

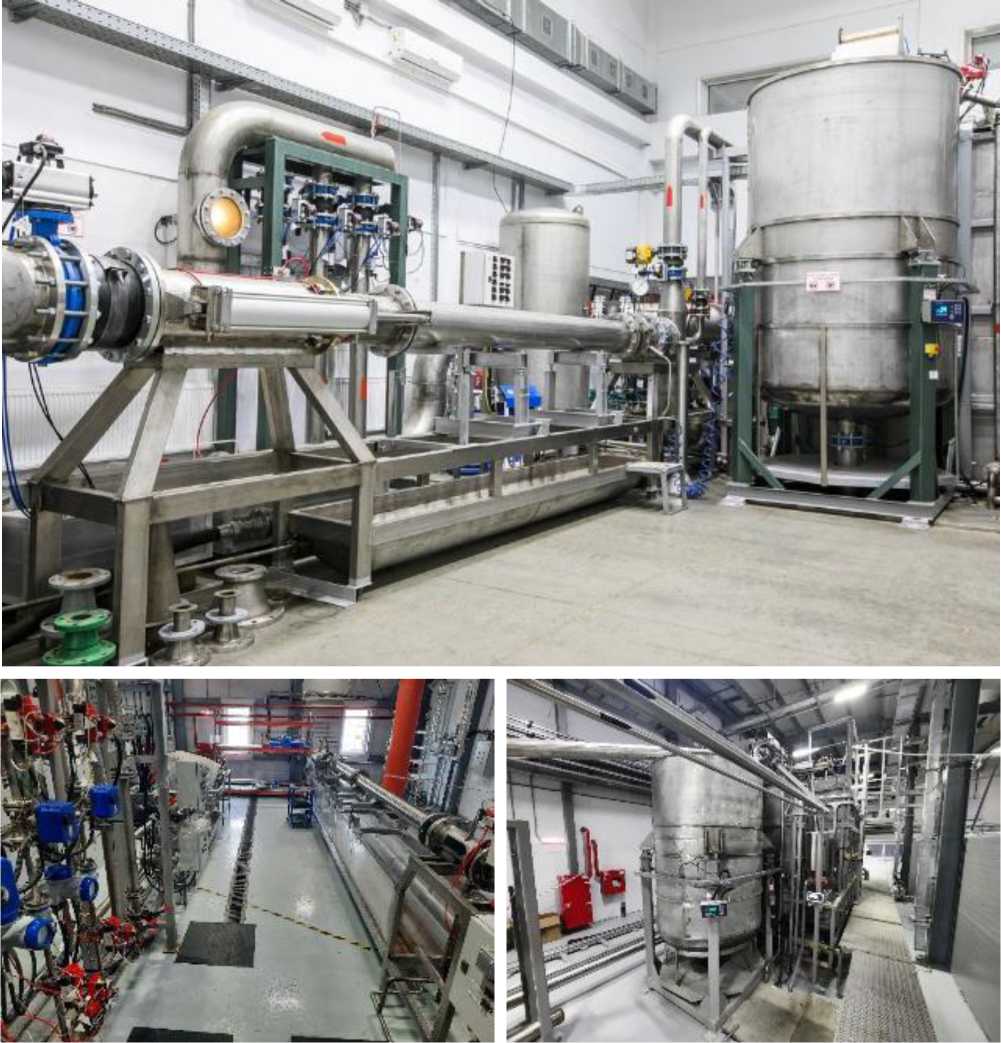

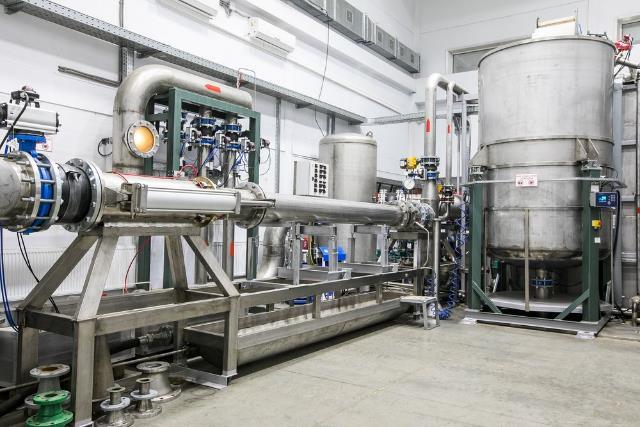

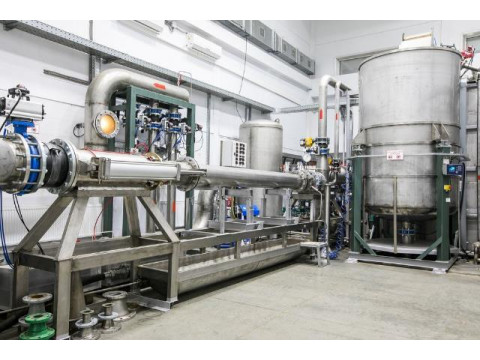

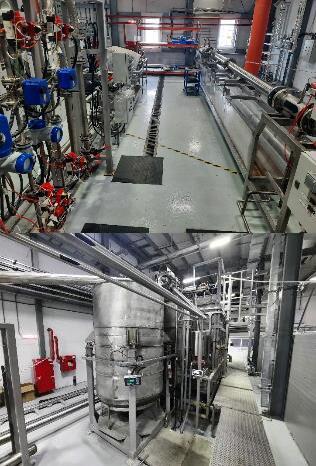

Рисунок 1 - Общий вид установок
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установки в цифровом формате наносится на маркировочную табличку, закрепленную на раме установки, методом лазерной гравировки или типографским методом.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение установки встроенное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, управление и контроль состояния исполнительных механизмов установки, управление устройствами систем хранения и подготовки жидкости, создания и стабилизации расхода жидкости, регулирования расхода жидкости, управление автоматизированной системой измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Идентификационные данные программного обеспечения (далее - ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО1) |
ПО АБАК ПЛК |
Abak.bex |
ABAK.FC |
|
Номер версии (идентификационный номер) ПО2) |
не ниже 1.Х |
не ниже 1.Х |
не ниже 1.Х |
|
Цифровой идентификатор ПО |
_ |
_ |
_ |
|
1) - конкретное значение (применяемое ПО) указывается в паспорте; 2) Х - принимает значения от 0 до 9 и не относится к метрологически значимой части ПО. | |||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений (воспроизведения) массового и объемного расходов жидкости при применении весовых устройств1), т/ч (м3/ч) |
от 0,01 до 1200 |
|
Диапазон измерений (воспроизведения) массового и объемного расходов жидкости при применении расходомеров массовых1), т/ч (м3/ч) |
от 0,01 до 2800 |
|
Диапазон измерений (воспроизведения) объемного расхода жидкости при применении расходомеров объемных1), м3/ч |
от 0,01 до 2800 |
Продолжение таблицы 2
|
1 |
2 | |
|
Класс точности |
А |
Б |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости при применении весовых устройств1), % |
от ±0,04 до ±0,055 |
от ±0,06 до ±0,10 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении весовых устройств1), % |
от ±0,045 до ±0,055 |
от ±0,06 до ±0,10 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы и объема жидкости в потоке, массового и объемного расходов жидкости при применении расходомеров массовых1), % |
от ±0,06 до ±0,30 | |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости при применении расходомеров объемных1), % |
от ±0,15 до ±0,30 | |
|
1) - конкретное значение указывается в паспорте | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр поверяемых средств измерений1) |
от DN 2 до DN 600 |
|
Количество одновременно поверяемых средств измерений1), шт. |
от 1 до 12 |
|
Измеряемая среда |
жидкость (вода питьевая) |
|
Температура измеряемой среды1) 2), °С |
от +10 до +30 |
|
Избыточное давление измеряемой среды, МПа |
от 0,1 до 1,6 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380±38; 220±22 50±1 |
|
Условия эксплуатации:1) - температура окружающего воздуха3), °С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +30 от 20 до 80 от 84 до 107 |
|
1) - конкретное значение указано в паспорте; 2) - для установок класса точности А - температура измеряемой среды (жидкости) от +15 °С до +25 °С; 3) - для установок класса точности А - температура окружающего воздуха от +15 °С до +25 °С. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы установки, лет |
15 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на раме установки, лазерным способом и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная эталонная |
ЭПУ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в пункте 2.4 «Устройство и работа» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
ИнКС.407370.001 ТУ «Установки поверочные. Технические условия», тип: ЭПУ.
