Контроллеры измерительные FloBoss S600+
| Номер в ГРСИ РФ: | 99394-26 |
|---|---|
| Производитель / заявитель: | Фирма "Emerson Process Management GmbH & Co. OHG", Германия |
Контроллеры измерительные FloBoss S600+ (далее - контроллер) предназначены для измерений и преобразований аналоговых сигналов силы и напряжения постоянного электрического тока, частотных и импульсных сигналов, измерений интервалов времени и вычислений массы и объема нефти, объемного расхода и объема газа.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99394-26 | |||||||||
| Наименование | Контроллеры измерительные | |||||||||
| Модель | FloBoss S600+ | |||||||||
| Приказы |
№1843 от
11.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | b9e137dc-af45-7df5-a2a3-1653cde07f2b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Фирма «Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.», МЕКСИКА, Avenida Industrias 6025, Pargue Industrial Finsa, Nuevo Laredo, Tamaulipas 88725
Поверка
| Методика поверки / информация о поверке |
МП 1004/1-311229-2026 ГСИ. Контроллеры измерительные FloBoss S600+. Методика поверки
(с 11.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99394-26: Описание типа
2026-99394-26.pdf
|
Скачать | 133.6 КБ | |
|
99394-26: Методика поверки
МП 1004/1-311229-2026
2026-mp99394-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Контроллеры измерительные FloBoss S600+ (далее - контроллер) предназначены для измерений и преобразований аналоговых сигналов силы и напряжения постоянного электрического тока, частотных и импульсных сигналов, измерений интервалов времени и вычислений массы и объема нефти, объемного расхода и объема газа.
Описание
Принцип действия контроллеров основан на измерении сигналов, поступающих от измерительных преобразователей давления, перепада давления, температуры, объемного и массового расхода и других преобразователей, их дальнейшем преобразовании в значения измеряемых параметров и вычислении по соответствующим алгоритмам массы и объема нефти, объема газа.
Контроллеры выполнены в корпусе, на передней панели которых расположены жидкокристаллический дисплей с подсветкой и 26-кнопочная клавиатура, обеспечивающие возможность просмотра конфигурационных параметров и локального управления, а также светодиод состояния. На задней стороне расположены разъемы для подключения и интерфейсы связи с внешними устройствами. Сбор сигналов осуществляется модулями ввода/вывода по соответствующим каналам ввода/вывода: аналоговым, импульсным, частотным, дискретным и цифровым каналам (HART), а также модулем центрального процессора по цифровым каналам (Modbus). Полученные сигналы обрабатываются согласно алгоритмам, заложенным в программном обеспечении, и используются в вычислениях, необходимых для учетных операций и реализации функций управления. Обмен данными организован с помощью коммуникационных портов, расположенных на модуле центрального процессора.
Выполнение основных функций и вычислений производится центральным процессором, способным обрабатывать 64-битные числа с плавающей запятой, с использованием математики чисел с двойной точностью.
Основные функции контроллеров:
- измерение и преобразование измеренных сигналов в значения измеряемых величин;
- вычисление массового расхода (массы), объемного расхода (объема) нефти по результатам прямого и косвенного методов динамических измерений в соответствии с ГОСТ 8.587-2019;
- вычисление объемного расхода и объема газа по результатам измерений измерительными преобразователями объемного расхода;
- обработку результатов измерений при проведении поверки и контроля метрологических характеристик в соответствии с МИ 3151-2008, МИ 3272-2010;
- хранение архивов измеренных и расчетных параметров, ведение журналов событий и нештатных ситуаций;
- сигнализация при отказе измерительных преобразователей, при выходе измеряемых параметров за установленные пределы и в случае сбоев в процессах системы;
- балансировка потоков, управление автоматическим пробоотборными устройствами и одораторами, управление отгрузками продуктов.
Контроллеры имеют интерфейсы связи RS232, RS422/RS485 и Ethernet для обмена информацией с внешними устройствами и системой более высокого уровня. Поддерживаются протоколы Modbus ASCII, Modbus RTU, Modbus TCP/IP.
Дополнительно встроенный web-сервер обеспечивает реализацию всех функций передней панели, а также позволяет производить диагностику с помощью web-браузера персонального компьютера, подключенного к контроллеру по протоколу Ethernet.
Заводской номер в виде арабских цифр нанесен методом печати на шильдик, расположенный на боковой части корпуса. Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы.
Общий вид контроллеров представлен на рисунке 1. Место нанесения заводского номера и схема пломбировки контроллеров от несанкционированного доступа представлены на рисунке 2.
К данному типу относятся контроллеры с заводскими номерами 214001937 и 214001939.

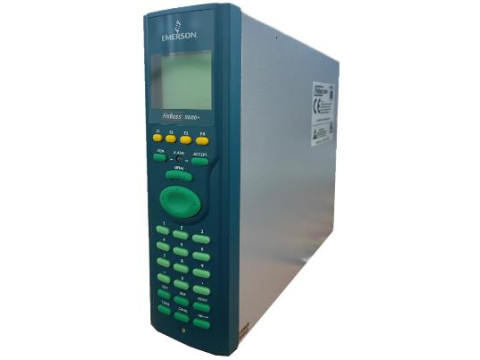

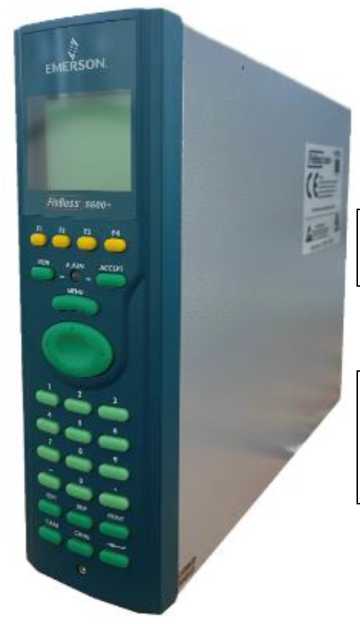

Рисунок 1 - Общий вид контроллеров

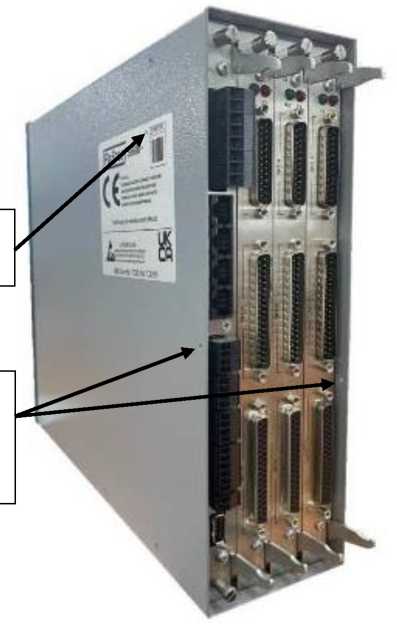

поверки
Место нанесения
заводского номера
Места пломбирования, нанесения знака

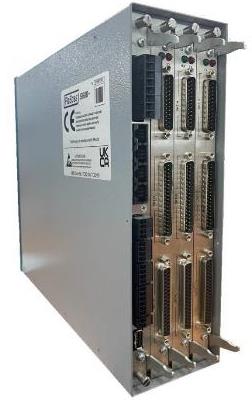

Рисунок 2 - Место нанесения заводского номера и схема пломбировки
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую и метрологически незначимую части и обеспечивает реализацию функций контроллеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LinuxBinary.app |
|
Номер версии (идентификационный номер) ПО |
не ниже 06.32b |
|
Цифровой идентификатор ПО (CRC16) |
0x9206 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений сигналов силы постоянного тока, мА |
от 4 до 20 |
|
Диапазон измерений сигналов напряжения постоянного тока, В |
от 1 до 5 |
|
Диапазон измерений частотных сигналов, Гц |
от 50 до 10000 |
|
Пределы допускаемой приведенной погрешности измерений сигналов силы постоянного тока, % диапазона измерений: - основной - дополнительной, вызванной отклонением температуры окружающего воздуха от плюс (23±5) °С на 1 °С |
±0,04 ±0,001 |
|
Пределы допускаемой приведенной погрешности измерений сигналов напряжения постоянного тока, % диапазона измерений: - основной - дополнительной, вызванной отклонением температуры окружающего воздуха от плюс (23±5) °С на 1 °С |
±0,02 ±0,001 |
|
Пределы допускаемой относительной погрешности измерений частотного сигнала, % |
±0,005 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов (частота следования импульсов от 50 до 10000 Гц), на каждые 10000 импульсов, импульс |
±1 |
|
Пределы допускаемой относительной погрешности при измерении интервала времени, % |
±0,05 |
|
Пределы допускаемой относительной погрешности вычислений массы, объема, объемного и массового расхода нефти по заложенным в ПО алгоритмам, % |
±0,001 |
|
Пределы допускаемой относительной погрешности вычислений коэффициентов преобразования и поправочных коэффициентов преобразователей расхода, %* |
±0,001 |
|
* Характеристика включает в себя вклад погрешности при измерении величин, задействованных в расчете коэффициентов преобразования и/или поправочных коэффициентов. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 20 до 32 |
|
Потребляемая мощность, Вт, не более |
48 |
|
Габаритные размеры, мм, не более | |
|
- высота |
270 |
|
- ширина |
85 |
|
- длина |
305 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -10 до +60 |
|
- относительная влажность при температуре плюс 35 °С, %, не более |
90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
100000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Контроллер измерительный |
FloBoss S600+ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
D301150X412 |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Общая информация» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
