Резервуары стальные горизонтальные цилиндрические Р-75
| Номер в ГРСИ РФ: | 99399-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Челябинский завод металлоконструкций им. С.Орджоникидзе, г. Челябинск |
|
99399-26: Описание типа
2026-99399-26.pdf
|
Скачать | 256.8 КБ |
Резервуары стальные горизонтальные цилиндрические Р-75 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99399-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | Р-75 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1843 от
11.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ced022b7-7a1d-a9e0-674c-67b44294488e | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Челябинский завод металлоконструкций им. С. Орджоникидзе, СССР, г. Челябинск
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 11.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99399-26: Описание типа
2026-99399-26.pdf
|
Скачать | 256.8 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические Р-75 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 75 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на днища резервуаров.
Резервуары Р-75 с заводскими номерами 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 28, 29, 30, 31, 32, 33, 34, 35 расположены по адресу: Приморский край, Хасанский район, пгт. Приморский, ул. Центральная, 86.

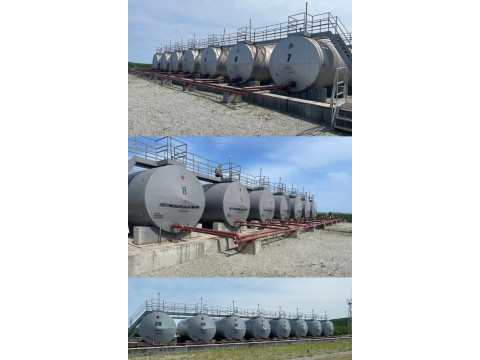

Общий вид резервуаров представлен на рисунках 1, 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

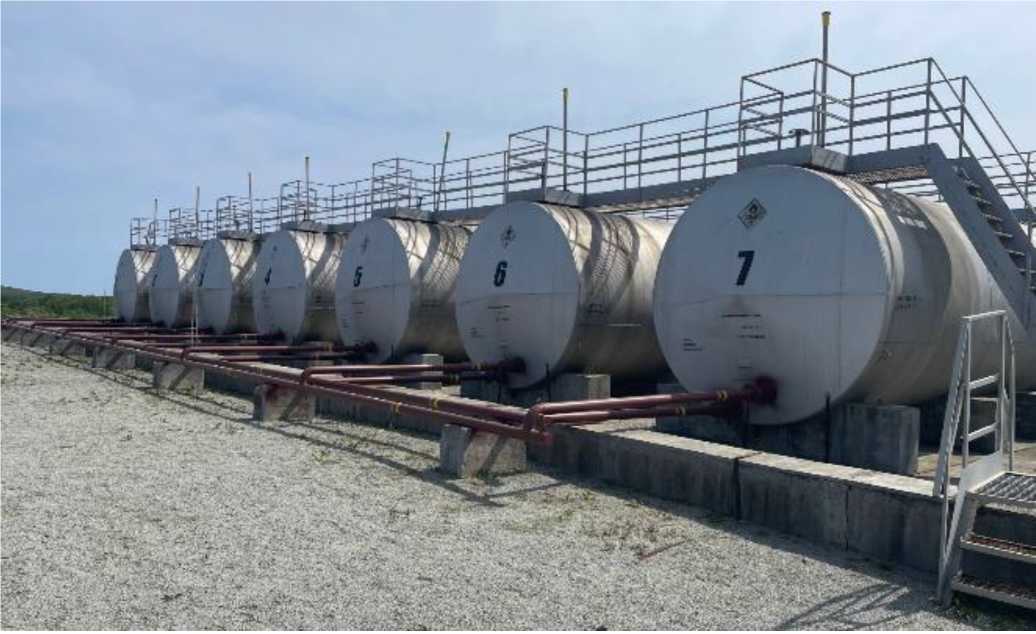

Рисунок 1 - Общий вид резервуаров Р-75 зав. №№ 1, 2, 3, 4, 5, 6, 7

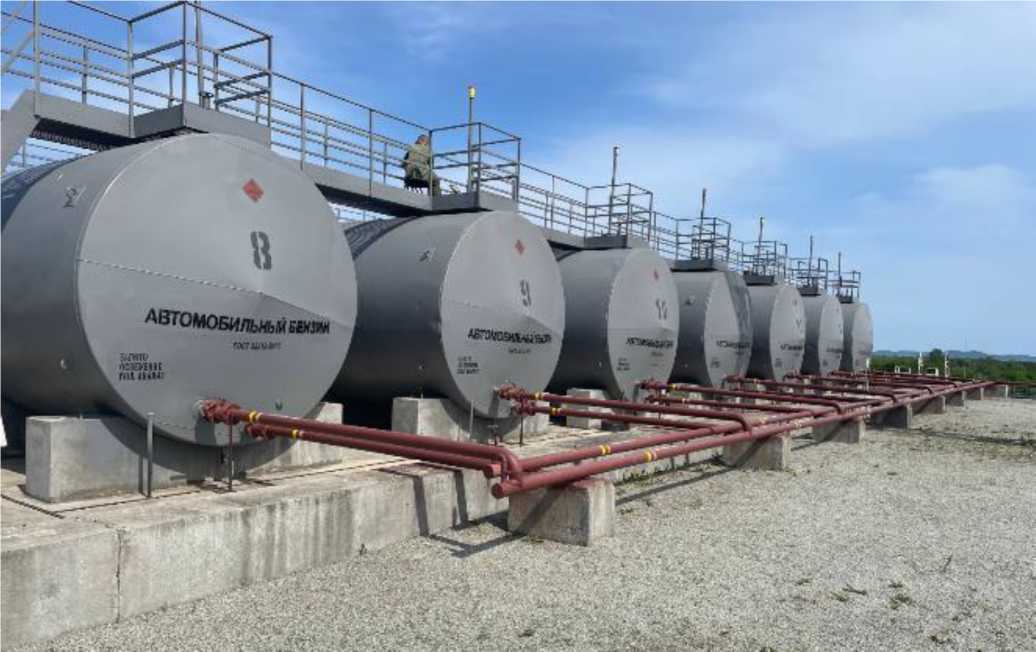

Рисунок 2 - Общий вид резервуаров Р-75 с зав. №№ 8, 9, 10, 11, 12, 13, 14

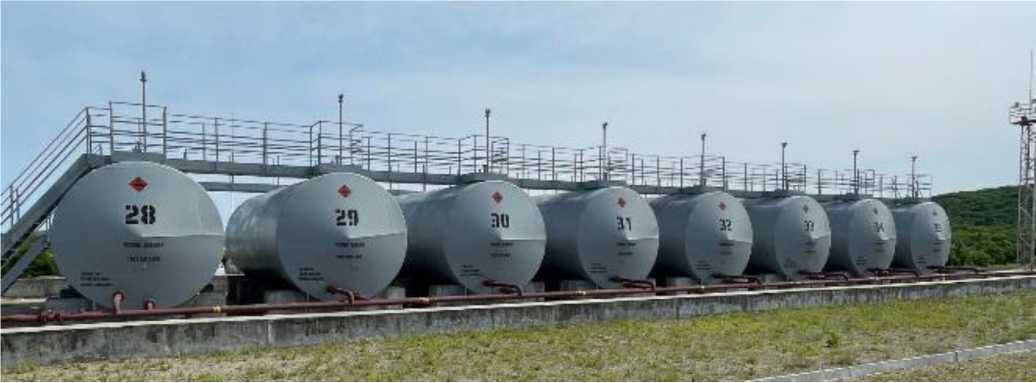

Рисунок 3 - Общий вид резервуаров Р-75 с зав. №№ 28, 29, 30, 31, 32, 33, 34, 35
Пломбирование резервуаров Р-75 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
75 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
Р-75 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
