Камеры тепловизионные PERGAM GasFir 2.0
| Номер в ГРСИ РФ: | 99401-26 |
|---|---|
| Производитель / заявитель: | ОАО "Пергам-Инжиниринг", г.Москва |
Камеры тепловизионные PERGAM GasFir 2.0 (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора, а также для обнаружения утечки различных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 99401-26 |
| Наименование | Камеры тепловизионные |
| Модель | PERGAM GasFir 2.0 |
| Идентификатор записи ФИФ ОЕИ | df9510f9-c694-5464-ba41-f140e0ce1dc1 |
Производитель / Заявитель
(АО «Пергам-Инжиниринг», РОССИЯ, 127254, г. Москва, пр-д. Огородный, д. 5, стр. 4, этаж 3, комната 305
Поверка
| Межповерочный интервал / Периодичность поверки | 12 (мес.) |
| Зарегистрировано поверок |
Поверители
Скачать
|
99401-26: Описание типа
2026-99401-26.pdf
|
Скачать | 126.5 КБ | |
|
99401-26: Методика поверки
РТ-МП-594-207-2026
2026-mp99401-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Камеры тепловизионные PERGAM GasFir 2.0 (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора, а также для обнаружения утечки различных газов.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее тепловизора. Приемник представляет собой охлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры изготавливаются в следующих моделях: GasFir 2.0 и GasFir-LM 2.0. Модели тепловизоров отличаются друг от друга по техническим характеристикам и по функциональным возможностям.
Тепловизоры конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся кнопки управления, батарейный отсек, разъем питания, видоискатель и интерфейсы. На тыльной стороне расположены инфракрасный объектив, объектив видеокамеры, защитная крышка и лазерный целеуказатель. На нижней части корпуса распложены монтажные отверстия. На боковых частях корпуса расположены кнопки управления и вращающийся на 270° ЖК-дисплей.
Программное обеспечение тепловизоров позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке теплового изображения объекта, а также позволяет обнаруживать утечку газов. Измерительная информация может быть записана на съемную карту памяти типа TF, передана посредством прямого подключения к USB-порту.
Тепловизоры оснащены детектором утечки газов и способны обнаруживать следующие газы: метан, пропан, бутан, пентен, этилен, гексан, пропанол, этанол и др.
Тепловизоры могут применяться в химической, нефтегазовой и нефтехимической промышленности, в энергетике, а также для охраны окружающей среды.

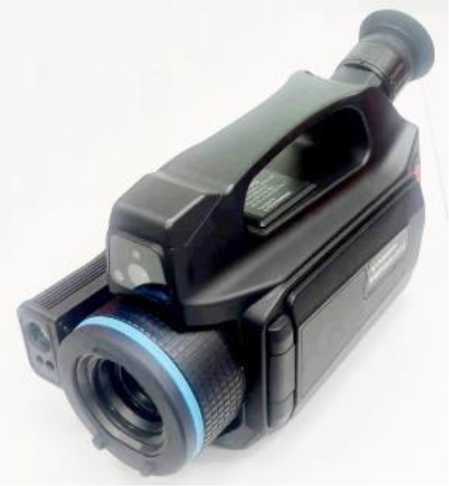

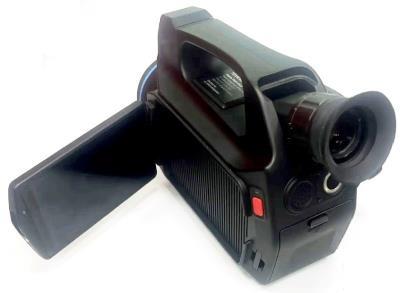

Фотографии общего вида тепловизоров приведены на рисунке 1. Корпус тепловизоров может изготавливаться в различных цветовых решениях.
Место нанесения
заводского номера
Рисунок 1 - Общий вид тепловизоров
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из встроенного, метрологически значимого ПО.
Данное ПО находится в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 - 2.
Таблица 1 - Идентификационные данные ПО тепловизоров модели GasFir 2.0
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
1.0.ХХХ+ХХХ-ХХХХХХ 1) |
|
Цифровой идентификатор программного обеспечения |
Отсутствует |
|
1) В идентификационном номере две начальные цифры (1.0) отвечают за метрологически значимую часть и являются неизменными, а «Х» - может быть любым целым числом из ряда 0, 1, ... , 9 или любой строчной или прописной буквой латинского алфавита. | |
Таблица 2 - Идентификационные данные ПО тепловизоров модели GasFir-LM 2.0
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер) ПО |
1.0.ХХ+ХХХХ-ХХХХХХ 1) |
|
Цифровой идентификатор программного обеспечения |
Отсутствует |
|
1) В идентификационном номере две начальные цифры (1.0) отвечают за метрологически значимую часть и являются неизменными, а «Х» - может быть любым целым числом из ряда 0, 1, ... , 9 или любой строчной или прописной буквой латинского алфавита. | |
Технические характеристики
Метрологические и технические характеристики тепловизоров в зависимости от модели приведены в таблице 3. Показатели надежности приведены в таблице 4.
Таблица 3 - Метрологические и технические характеристики тепловизоров
|
Наименование характеристики |
Значение (в зависимости от модели) |
|
GasFir 2.0 GasFir-LM 2.0 | |
|
Диапазоны измерений температуры 1), °С |
от -20 (-40 2)) до +60 от 0 до +100 от 0 до +120 от +120 до +240 от +230 до +350 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -40 °С до -30 °С не включ. - в диапазоне от -30 °С до -20 °С не включ. - в диапазоне от -20 °С до 0 °С не включ. - в диапазоне от 0 °С до +100 °С включ. |
±4,0 ±3,0 ±2,0 ±1,0 |
|
Пределы допускаемой относительной погрешности измерений температуры (в остальном диапазоне), % |
±2,0 |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,010 |
|
Спектральный диапазон, мкм |
от 3,2 до 3,4 |
|
Углы поля зрения (в зависимости от объектива), градус по горизонтали х градус по вертикали |
24,0°х19,0° 14,5°х11,6° 7,0°х6,0° |
|
Пространственное разрешение (в зависимости от объектива), мрад |
1,31 0,79 0,38 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
GasFir 2.0 |
GasFir-LM 2.0 | |
|
Количество пикселей матрицы детектора, пикселихпиксели |
320x256 | |
|
Масса, кг, не более |
2,7 |
2,8 |
|
Запись изображений или частота обновлений, Гц |
3 |
0 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
290x175x185 | |
|
Напряжение питания, В |
12 | |
|
Время работы от батареи, ч, не менее (при выключенном Wi-Fi) |
2 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -20 до +50 от 10 до 95 (без конденсации) | |
1) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически;
2) - по дополнительному заказу
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камера тепловизионная |
PERGAM GasFir 2.0 |
1 шт. |
|
Объектив |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Литий-ионный аккумулятор |
- |
2 шт. |
|
Зарядное устройство |
- |
1 шт. |
|
Адаптер сетевой |
- |
1 шт. |
|
SD-карта |
- |
1 шт. |
|
Картридер для SD-карты |
- |
1 шт. |
|
Наплечный ремень |
- |
1 шт. |
|
Кистевой ремень |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
HDMI-кабель |
- |
1 шт. |
|
Транспортировочный ударопрочный кейс |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе «Подробная инструкция по применению» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
26.51.66.124-078-52398851-23 ТУ Камеры тепловизионные PERGAM GasFir 2.0. Технические условия.
