Пирометры инфракрасные Gold Cup Probe
| Номер в ГРСИ РФ: | 99402-26 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | Фирма "LAND Instruments International", Великобритания |
Пирометры инфракрасные Gold Cup Probe (далее по тексту - пирометры) предназначены для неконтактных измерений температуры катализаторных труб в печах парового реформинга в процессах переработки углеводородов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99402-26 | ||||||
| Действует | по 11.09.2031 | ||||||
| Наименование | Пирометры инфракрасные | ||||||
| Модель | Gold Cup Probe | ||||||
| Модификации |
Gold Cup Probe 300/1300C ZT9558 Modular Gold Cup Probe 300/1300C ZT10085 |
||||||
| Приказы |
№1843 от
11.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 861f114e-03e1-0668-fccd-8bfe30677aa4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма «LAND Instruments International Ltd.», СОЕДИНЕННОЕ КОРОЛЕВСТВО, Dronfield, S18 1DJ
Поверка
| Методика поверки / информация о поверке |
РТ-МП-846-207-2026 ГСИ. Пирометры инфракрасные Gold Cup Probe. Методика поверки
(с 11.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99402-26: Описание типа
2026-99402-26.pdf
|
Скачать | 200.2 КБ | |
|
99402-26: Методика поверки
РТ-МП-846-207-2026
2026-mp99402-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Пирометры инфракрасные Gold Cup Probe (далее по тексту - пирометры) предназначены для неконтактных измерений температуры катализаторных труб в печах парового реформинга в процессах переработки углеводородов.
Описание
Принцип действия пирометров основан на измерении энергетической яркости части инфракрасного излучения теплового объекта, прошедшего через оптическую систему и поглощенного его приемником, и преобразовании измеренной яркости в цифровой сигнал, пропорциональный температуре объекта. Значения измеренной температуры отображаются на жидкокристаллическом дисплее (ЖКД) считывающего устройства, поставляемого в комплекте с пирометрами, в цифровой форме.
Пирометры изготавливаются в двух моделях: Gold Cup Probe 300/1300C ZT9558 и Modular Gold Cup Probe 300/1300C ZT10085. Модели пирометров различаются по техническим характеристикам, а также по конструктивному исполнению.
Пирометры имеют разборную конструкцию и конструктивно выполнены в виде цилиндрического жаропрочного металлического стержня. В одной торцевой части расположен объектив, а в другой - разъем для подключения считывающего устройства. Объектив пирометра защищен съемной полусферой, которая при контакте с измеряемой поверхностью препятствует влиянию фонового излучения на результат измерений.
В целях защиты от перегрева корпус пирометров оснащен встроенным контуром охлаждения со специальными разъемами для входа и выхода охлаждающей жидкости.
Считывающее устройство конструктивно выполнено в прямоугольном корпусе из пластика. На верхней части стороне расположен разъем для подключения пирометра. На лицевой стороне расположены ЖКД и кнопки управления.
Фотографии общего вида пирометров приведены на рисунках 1 - 3.
Место нанесения заводского номера

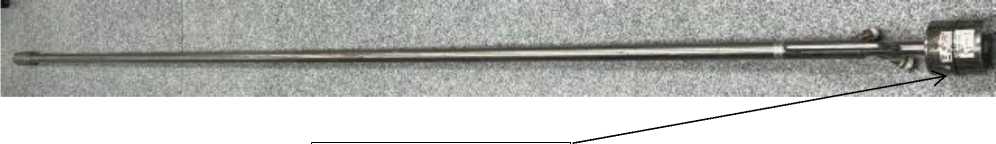

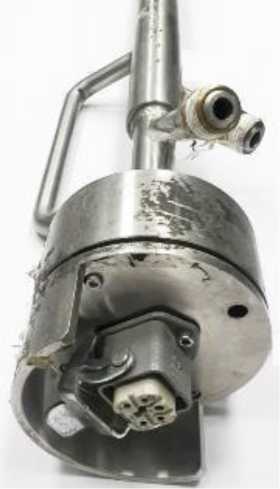

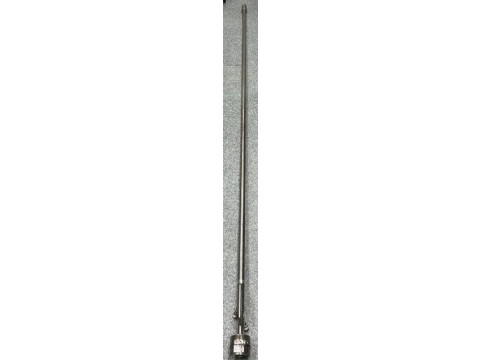

Рисунок 1 - Общий вид пирометров модели Gold Cup Probe 300/1300C ZT9558
с указанием места нанесения заводского номера
э
Место нанесения заводского номера

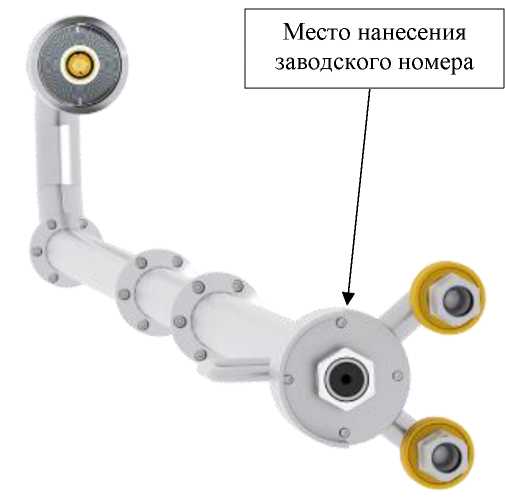

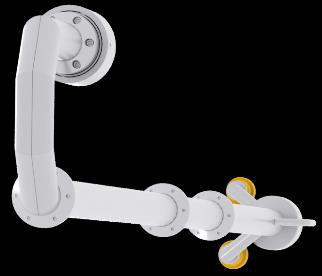

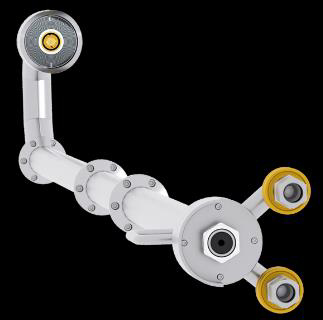

Рисунок 2 - Общий вид пирометров модели Modular Gold Cup Probe 300/1300C ZT10085 с указанием места нанесения заводского номера

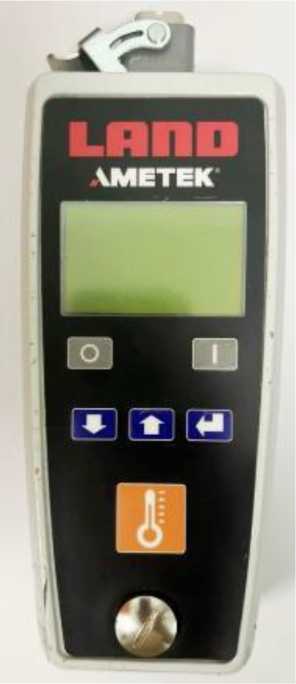

Рисунок 3 - Общий вид считывающего устройства
Пломбирование пирометров и считывающего устройства не предусмотрено. Заводской номер пирометров в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки (фирменная марка завода-изготовителя) на корпус пирометра. Конструкция компонентов пирометров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) пирометров состоит только из встроенного, метрологически значимого ПО.
Данное ПО находится в энергонезависимой памяти (ПЗУ), размещенной внутри корпуса пирометра, и недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция пирометров исключает возможность несанкционированного влияния на ПО и измерительную информацию. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенной части ПО приведены в таблице 1.
аблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО, не ниже |
GC6x6 |
|
Цифровой идентификатор программного обеспечения |
Отсутствует |
Технические характеристики
Метрологические и технические характеристики пирометров приведены в таблицах 2 - 3. Показатели надежности приведены в таблице 4.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
Gold Cup Probe 300/1300C ZT9558 |
Modular Gold Cup Probe 300/1300C ZT10085 | |
|
Диапазон измерений температуры, °С |
от +300 до +1100 | |
|
Пределы допускаемой относительной погрешности измерений температуры, % |
±1,0 | |
|
Спектральный диапазон, мкм |
1,6 | |
|
Коэффициент излучательной способности (фиксированный) |
1,00 | |
аблица 3 - Технические характеристики
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
Gold Cup Probe 300/1300C ZT9558 |
Modular Gold Cup Probe 300/1300C ZT10085 | |
|
Диапазон показаний температуры, °С |
от +300 до +1300 | |
|
Масса, кг, не более: - пирометр - считывающее устройство |
6,9 0,8 |
28,0 0,8 |
|
Габаритные размеры, мм (длина х ширина х высота), не более: - пирометр - считывающее устройство |
3500x300x300 90x180x60 |
1800x200x200 90x180x60 |
|
Напряжение питания постоянного тока, В |
9 | |
|
Рабочие условия эксплуатации (для считывающего устройства): - температура окружающей среды, °C - относительная влажность, % |
от 0 до +70 до 90 | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10 000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пирометр инфракрасный |
Gold Cup Probe |
1 шт. |
|
Считывающее устройство |
- |
1 шт. |
|
Комплект соединительных кабелей |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Защитный прорезиненный корпус для считывающего устройства |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 6 «Измерение и запись температуры» Руководства по эксплуатации на Пирометры инфракрасные Gold Cup Probe модели Gold Cup Probe 300/1300C ZT9558 и разделе 8 «Измерение и регистрация температуры» Руководства по эксплуатации на Пирометры инфракрасные Gold Cup Probe модели Modular Gold Cup Probe 300/1300C ZT10085.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия на пирометры инфракрасные Gold Cup Probe, разработанный фирмой «LAND Instruments International Ltd.», Великобритания.
