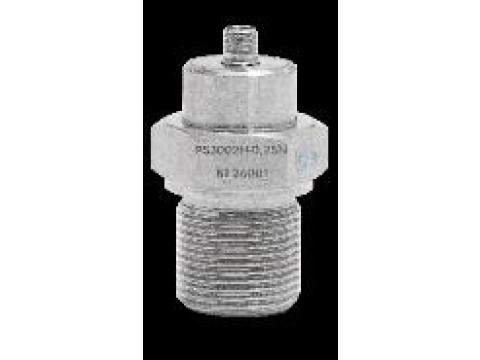

Датчики давления PS30

представленную структур1

PS30 XX X -

у (символы XXXX

X могут отсутствовать):

X

Буквенное обозначение присоединительной (в соответствии с таблицей 1)

Верхний предел измерений, МПа

Модификация

Материал чувствительного элемента

Обозначение присоединения резьбовой части

Буквенное обозначение резьбовой части

PS3002

М22х1,5 - 8g

N

PS3003

М20х1,5 - 8g

A

PS3004

Двухслойная сапфиро-титановая мембрана с монокристаллическими кремниевыми тензорезисторами

М12х1,25-8g

М14х1,5-8g

М12х1,25-8g

C G M

PS3005

М10х1,25-8g

D

PS3006

М16х1,5-8g

М16х1,5-7H

М18х1,5-8g

М18х1,5-8g

E F K

L

Наименование характеристики

Значение в зависимости от модификации

PS3002

PS3003

PS3004

PS3005

PS3006

Верхние пределы измерений (ВПИ) переменного и избыточного давлений, МПа (1)

0,25;

0,4;

0,6;

1;

1,6;

2,5;

4;

6;

10;

16;

25;

40

0,16 0,25; 0,4;

0,6;

1;

1,6;

2,5;

4;

6;

10;

16;

25;

40;

60; 100

0,16 0,25; 0,4;

0,6;

1;

1,6;

2,5;

4;

6;

10;

16;

25;

40;

60; 100; 150

1,6;

2,5;

4;

6;

10;

16;

25;

40;

60;

100;

150

100;

150;

160;

200;

250

Нижний предел измерений (НПИ) переменного давления, МПа

0,05-Рвпи(2)

НПИ избыточного давления, МПа

0

Пределы допускаемой основной приведенной погрешности измерений избыточного давления, % от ВПИ (3)

±0,6; ±1,0

Пределы допускаемой основной относительной погрешности измерений переменного давления, %

±10

Пределы допускаемой дополнительной приведенной погрешности измерений избыточного давления, вызванной изменением температуры окружающей среды на каждые 10°С, % от ВПИ

±0,4

Пределы допускаемой дополнительной относительной погрешности измерений переменного давления, вызванной изменением температуры окружающей среды на каждые 10°С, %

±0,4

Номинальное значение коэффициента преобразования, В/МПа

5/Рвпи (2)

Пределы допускаемых отклонений действительного значения коэффициента преобразования от номинального, %

±10

Нелинейность амплитудной характеристики, %, не более

4

Диапазон частот измеряемых переменных давлений, Гц

от 0,3 до 3000

Неравномерность амплитудно-частотной характеристики, %, не более

6,7

Собственная резонансная частота, кГц, не менее

12

Нормальные условия измерений:

- температура окружающего воздуха, °С

от +15 до +35

Примечания:

(1) Конкретное значение в соответствии с обозначением на корпусе датчика.

(2) Значение определяется по формуле, где Рвпи - верхний предел измерений в соответствии с обозначением датчика, МПа. Действительное значение коэффициента преобразования определяется в процессе поверки в пределах указанных допускаемых отклонений.

(3) Конкретное значение погрешности указывается в паспорте датчика.

Наименование характеристики

Значение характеристики

Предельное допускаемое давление, % от верхнего предела измерений (ВПИ)

- для датчиков с ВПИ до 60 МПа (включ.)

- для датчиков с ВПИ 150 МПа

- для датчиков с ВПИ от 160 МПа

200

150

110 (но не более 250 МПа)

Напряжение питания постоянного тока, В

от 6 до 36

Ток потребления, мА, не более

20

Выходной сигнал постоянного напряжения, В

от 0 до 5

Габаритные размеры:

- диаметр, мм, не более

- длина (без кабеля)(1), мм, не более

35

90

Масса (без кабеля), кг, не более

0,1

Условия эксплуатации:

- температура окружающей среды, °С

от -50 до +125

Примечание:

(1) Длина кабеля определяется заказчиком. Датчик с длиной кабеля (2±0,1) м поставляется по умолчанию

Наименование характеристики

Значение

Средняя наработка на отказ, ч

50000

Средний срок службы, лет

10

Наименование

Обозначение

Количество

Датчик давления

PS30*

1 шт.

Паспорт

АБКЖ.406233.ХХХ-ХХПС*

1 экз.

Руководство по эксплуатации

АБКЖ.406233.000РЭ

1 экз.

Комплект принадлежностей

-

по заказу

* - в соответствии с заказом (индивидуальное обозначение по конструкторской документации)
