Резервуары горизонтальные стальные наземные РГСН-25
| Номер в ГРСИ РФ: | 99408-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО «Индустриальные технологии и материалы», г. Москва |
|
99408-26: Описание типа
2026-99408-26.pdf
|
Скачать | 199.2 КБ |
Резервуары горизонтальные стальные наземные РГСН-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99408-26 | |||||||||
| Наименование | Резервуары горизонтальные стальные наземные | |||||||||
| Модель | РГСН-25 | |||||||||
| Приказы |
№1884 от
17.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 55ab230d-3d0e-95e0-83a7-104d57eae7c7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Индустриальные технологии и материалы», РОССИЯ, 115230, г. Москва, вн.тер.г. Муниципальный Округ Нагатино-садовники, пр-д Хлебозаводский, д. 7, стр. 9, помещ. 19/Н
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99408-26: Описание типа
2026-99408-26.pdf
|
Скачать | 199.2 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные наземные РГСН-25 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Тип резервуаров - горизонтальные стальные наземные, номинальной вместимостью 25 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные сосуды с усеченно-коническими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на маркировочные таблички резервуаров (рисунок 1). Таблички крепятся к резервуарам.
Резервуары РГСН-25 с заводскими номерами 95/1, 95/2 расположены на территории склада горюче-смазочных материалов (топливозаправочный комплекс) «Кубинка» филиала «Кубинка» ООО «ГПН-Аэро» по адресу: Московская область, Одинцовский городской округ, пос. Новый городок (в границах участка с кадастровым номером 52:20:0000000:303984).
Общий вид резервуаров представлен на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
ООО «Индустриальные технологии и материалы» 1154Я7 Г Z71088174°/7724O10Ol
стальной наземный РГСН25мЗ ТУ 25.29.11-001-69718811-2024
Заводской №
Длина:
Диаметр.
Объем:
Масса:
— Гс« изготовления 2026 4780 мм
2400 мм ГПГ
tnl
0TKN2 |
ООО «Индустриальные технологии и материалы»
7710881740/772401001
115487,г.Москва, вн.тер. г.Муниципальный округ
Нагатино - Садовники, проезд Хлебозаводский, д.7, стр.9 пом.19/Н
тел.:8(495)135-25-90, e-maU: Info&azs-mini.ru info4Ppzrm.ru
Тип, Модель: Резервуар горизонтальный стальной наземный РГСН25мЗ
ТУ 25.29.11-001-697188’.1-2024
Заводской № Длина: Диаметр: Объем: Масса:
95/2
_4780 мм
2400 мм
Год изготовления 2026
М
ОТК№ 1
Рисунок 1 - Маркировочные таблички

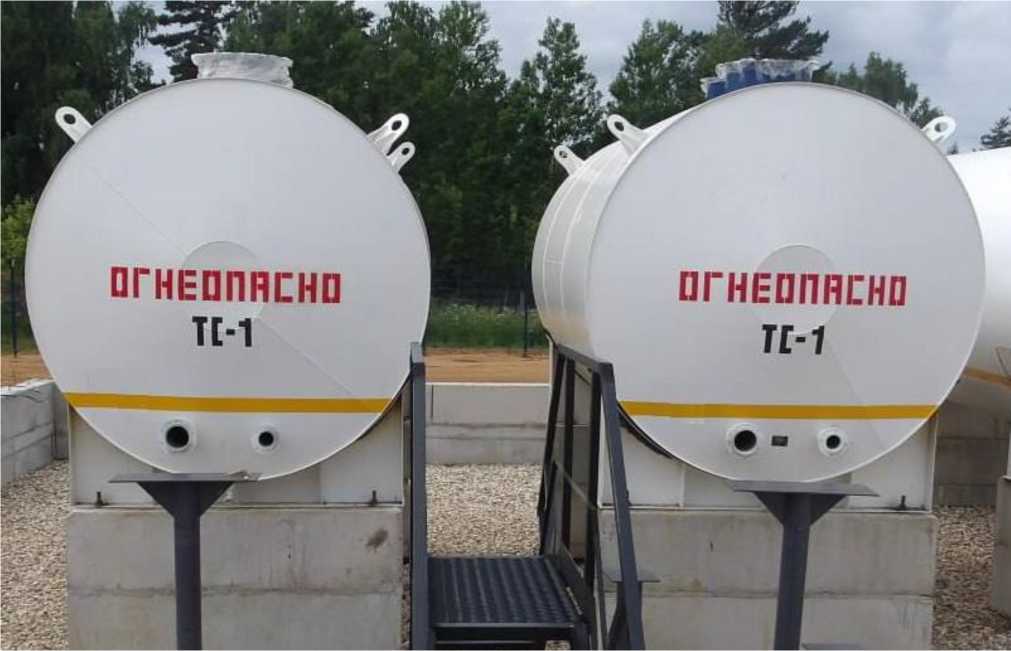

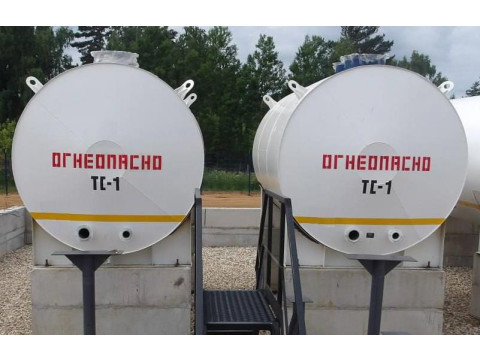

Рисунок 2 - Общий вид резервуаров РГСН-25
Пломбирование резервуаров РГСН-25 не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
25 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной наземный |
РГСН-25 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
