Резервуар стальной горизонтальный цилиндрический РГД 40(13,3+13,3+13,3)
| Номер в ГРСИ РФ: | 99414-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "ОРМЗ-АЗС", г.Протвино Московской обл. |
|
99414-26: Описание типа
2026-99414-26.pdf
|
Скачать | 188.1 КБ |
Резервуар стальной горизонтальный цилиндрический РГД 40(13,3+13,3+13,3) (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99414-26 | ||||||
| Наименование | Резервуар стальной горизонтальный цилиндрический РГД 40(13,3+13,3+13,3) | ||||||
| Приказы |
№1884 от
17.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 947c6ef0-e5ba-268d-9c98-185c364d499f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ОРМЗ-АЗС», РОССИЯ, 142281, Московская обл., г. Серпухов, г. Протвино, Кременковское ш., д. 2
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуар стальной горизонтальный цилиндрический РГД 40(13,3+13,3+13,3). Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99414-26: Описание типа
2026-99414-26.pdf
|
Скачать | 188.1 КБ |
Описание типа
Назначение
Резервуар стальной горизонтальный цилиндрический РГД 40(13,3+13,3+13,3) (далее - резервуар) предназначен для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуара основан на заполнении его нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами, состоящий из трех секций. Секции разделены между собой перегородкой.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1). Табличка крепится к резервуару.
Резервуар РГД 40(13,3+13,3+13,3) с заводским номером 1552 расположен по адресу: Приморский край, г. Владивосток, ул. Снеговая, 53а.
Эскиз общего вида резервуара приведен на рисунке 2. Фотографии горловин приведена на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.

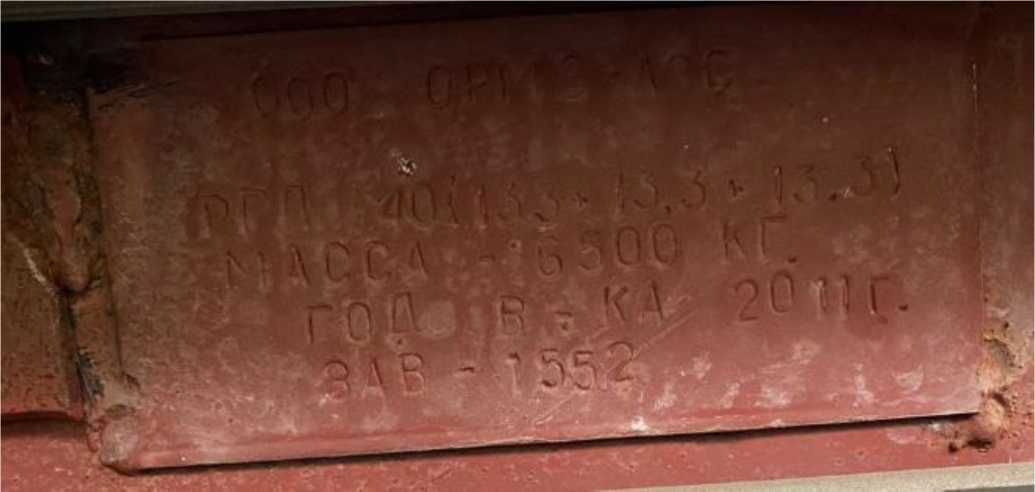

Рисунок 1 - Маркировочная табличка резервуара

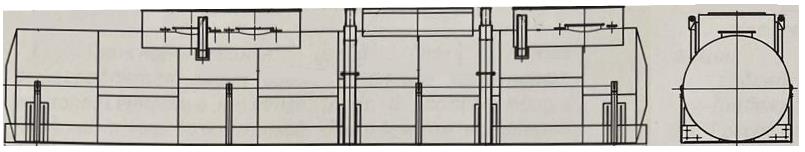

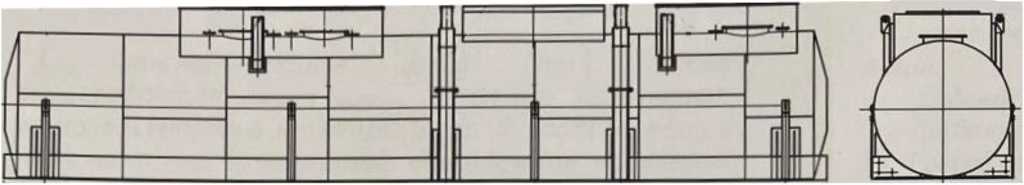

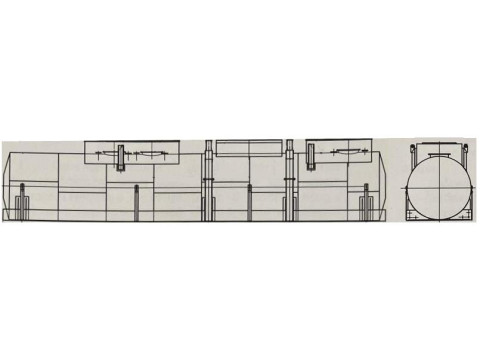

Рисунок 2 - Эскиз общего вида резервуара

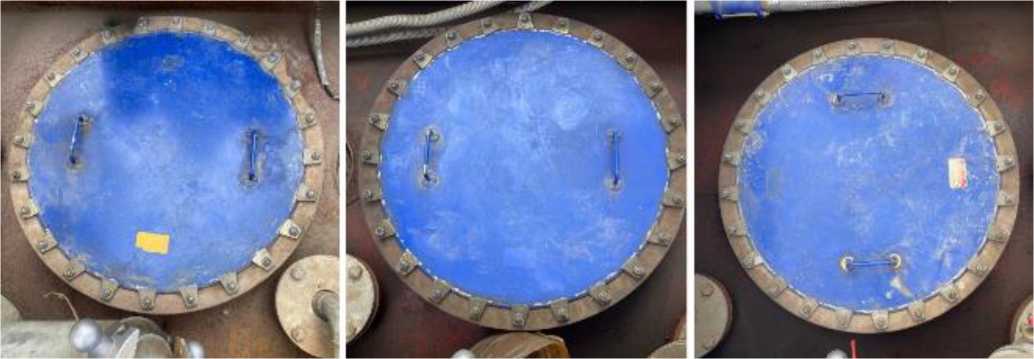

Рисунок 3 - Горловины резервуара РГД 40(13,3+13,3+13,3) зав.№ 1552
Пломбирование резервуара РГД 40(13,3+13,3+13,3) не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
40 |
|
Номинальная вместимость секции № 1, м3 |
13,3 |
|
Номинальная вместимость секции № 2, м3 |
13,3 |
|
Номинальная вместимость секции № 3, м3 |
13,3 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГД 40(13,3+13,3+13,3) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
3 экз. |
Сведения о методах измерений
приведены в пункте 8 паспорта на резервуар.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
