Трансформаторы тока ТФЗМ 500Б-I У1
| Номер в ГРСИ РФ: | 99416-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ПО "Запорожтрансформатор", Украина, г.Запорожье |
|
99416-26: Описание типа
2026-99416-26.pdf
|
Скачать | 125.1 КБ |
Трансформаторы тока ТФЗМ 500Б-1 У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99416-26 | |||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||
| Модель | ТФЗМ 500Б-I У1 | |||||||||||||||||||||
| Приказы |
№1884 от
17.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | c8232a6d-4ef7-4b27-4148-e2a7e0f47a71 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ПО «Запорожтрансформатор», СССР, 69069, г. Запорожье, Днепропетровское шоссе, 3
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99416-26: Описание типа
2026-99416-26.pdf
|
Скачать | 125.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ 500Б-1 У1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы состоят из двух ступеней. В каждой ступени расположены обмотки. Обмотки, изолированы друг от друга при помощи бумажно-масляного материала. Они помещены в фарфоровые покрышки и заполнены трансформаторным маслом. Выводы первичной обмотки расположены на верхней части трансформаторов. Выводы вторичных обмоток расположены сбоку на металлическом цоколе в клеммной коробке, крышка которой пломбируется для предотвращения доступа. Трансформаторы имеют четыре вторичных обмотки.
Для того чтобы наблюдать уровень масла в трансформаторе на его поверхности находиться специальный указатель. Для предотвращения поступления воздуха на крышке трансформатора установлен воздухоосушитель, который является влагопоглощающим фильтром.
Опорой для трансформаторов служит цоколь, на нем имеется специальный болт для заземления. На трансформаторах осуществляется механическое крепление фарфоровой крышки к цоколю.
На нижнем цоколе каждого трансформатора размещена информационная табличка с указанием технических данных и заводского номера в виде цифровых обозначений, однозначно идентифицирующих каждый экземпляр. Заводской номер наносится на табличку технических данных трансформатора ударным методом.
К трансформаторам данного типа относятся трансформаторы тока ТФЗМ 5ООБ-1 У1 с заводскими номерами 55, 63, 2931, 3321, 3508, 3552.
Нанесение знака поверки на трансформаторы не предусмотрено.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунке 1.
А
В

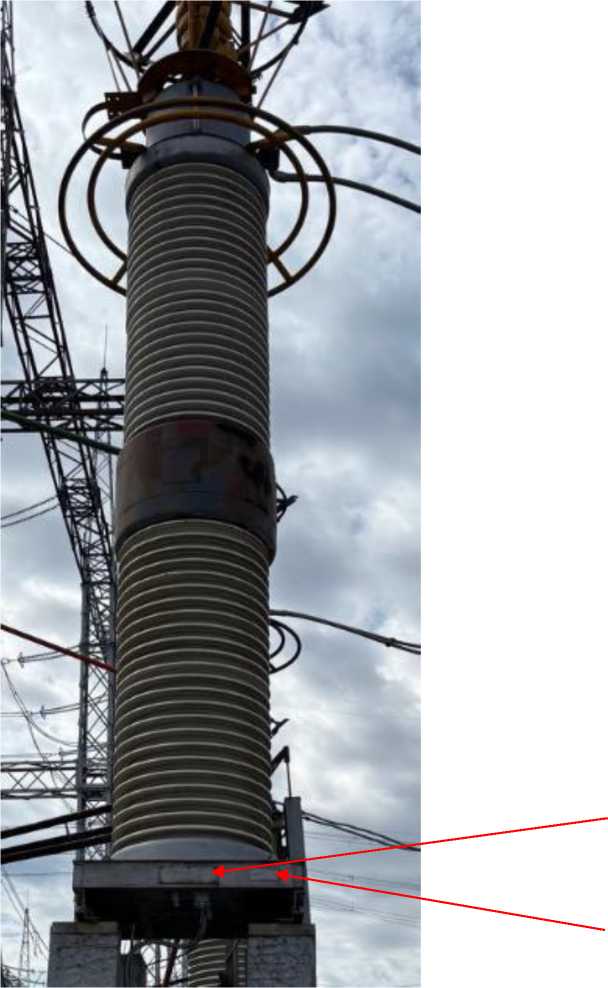

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и обозначение места нанесения заводских номеров (В)
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжения первичной обмотки, кВ |
500 |
|
Номинальный первичный ток 11ном, А |
2000 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Класс точности обмотки для измерений и учета по ГОСТ 7746-2015 |
0,5 |
|
Класс точности обмоток для защиты по ГОСТ 7746-2015 |
10P/10P /10P |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cosф=0,8), ВА |
30/75/75/75 |
Таблица 2 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
262800 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
ТФЗМ 5ООБ-1 У1 |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора.
Нормативные документы
Приказ Росстандарта от 21.07.2023 г. № 1491 об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока.
