Калибраторы давления АКЛЕС6000ВП
| Номер в ГРСИ РФ: | 99423-26 |
|---|---|
| Производитель / заявитель: | ООО «Аклес», г. Москва |
Калибраторы давления АКЛЕС6000ВП (далее по тексту - калибраторы) предназначены для измерений и воспроизведений избыточного давления, в том числе разрежения, абсолютного давления газа, а также измерений силы и напряжения постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99423-26 | |||||||||
| Действует | по 17.09.2031 | |||||||||
| Наименование | Калибраторы давления | |||||||||
| Модель | АКЛЕС6000ВП | |||||||||
| Модификации |
АКЛЕС6000ВП-1 АКЛЕС6000ВП-2 АКЛЕС6000ВП-3 |
|||||||||
| Приказы |
№1884 от
17.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 36b19502-9a10-6b63-0681-8e120e6f39af | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Аклес», РОССИЯ, 109029, г. Москва, ул. Средняя Калитниковская, д.27, стр.1, этаж 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-656-202-2026 ГСИ. Калибраторы давления АКЛЕС6000ВП. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99423-26: Описание типа
2026-99423-26.pdf
|
Скачать | 248.8 КБ | |
|
99423-26: Методика поверки
РТ-МП-656-202-2026
2026-mp99423-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Калибраторы давления АКЛЕС6000ВП (далее по тексту - калибраторы) предназначены для измерений и воспроизведений избыточного давления, в том числе разрежения, абсолютного давления газа, а также измерений силы и напряжения постоянного тока.
Калибраторы могут применяться в качестве рабочих эталонов давления 2-го, 3-го разрядов согласно государственной поверочной схеме для средств измерений избыточного давления, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 14.04.2026 г. № 731; в качестве рабочих эталонов давления 2-го, 3-го разрядов согласно государственной поверочной схеме для средств измерений абсолютного давления, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.12.2025 г. № 2667; в качестве рабочих эталонов 2-го разряда согласно государственной поверочной схеме для средств измерений силы постоянного электрического тока, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091, в качестве рабочих эталонов 3-го разряда согласно государственной поверочной схеме для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 28.07.2023 г. № 1520.
Описание
Принцип действия калибраторов в режиме измерений давления основан на преобразовании измеряемого давления, действующего на первичный пьезорезистивный измерительный преобразователь, в цифровой сигнал, отображаемый в выбранных единицах давления на дисплее калибратора.
Принцип действия калибраторов в режиме измерений силы и напряжения постоянного тока основан на аналого-цифровом преобразовании входных электрических сигналов с последующим отображением результатов измерений на дисплее калибратора.
Калибраторы выполнены в виде переносного кейса. На крышке калибраторов размещен цветной сенсорный ЖК-дисплей для управления калибратором и отображения информации. При воспроизведении давления на дисплее отображается текущее значение давления.
Калибраторы имеют 2 встроенных модуля давления, а также могут быть укомплектованы внешними модулями давления АКЛЕС685. Кроме того, калибраторы имеет 2 канала измерений силы постоянного тока и 2 канала измерений напряжения постоянного тока, а также встроенный внутренний источник питания 24 В для подключения двух-, трех-, четырехпроводных электрических датчиков.
Диапазон измерений подключаемого внешнего модуля давления распознается калибратором автоматически. Режим работы (воспроизведение или измерение) калибраторов устанавливается с помощью сенсорного дисплея. Воспроизведение давления, в том числе разрежения, обеспечивается с помощью встроенного источника давления.
В калибраторе предусмотрена функция «тест-реле» NPN/PNP-переключателя, позволяющая определить исправность подключаемого датчика давления.
Калибраторы имеют исполнения, различающиеся метрологическими характеристиками и конструкцией кейса:
АКЛЕС6000ВП-1, АКЛЕС6000ВП-2, АКЛЕС6000ВП-3.
Общий вид калибраторов представлен на рисунке 1.
Заводской номер калибратора наносится на маркировочную табличку типографским способом, в виде цифрового или буквенно-цифрового кода (см. рисунок 1).
Заводской номер, диапазон измерений и погрешность измерений внешних модулей давления АКЛЕС685 наносятся типографским способом на маркировочную табличку, прикрепленную на корпус модулей (см. рисунок 2).
Однозначная идентификация экземпляра калибратора в составе с модулями подтверждается сведениями в паспорте.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование калибраторов не предусмотрено.
Место нанесения заводского номера и знака утверждения типа

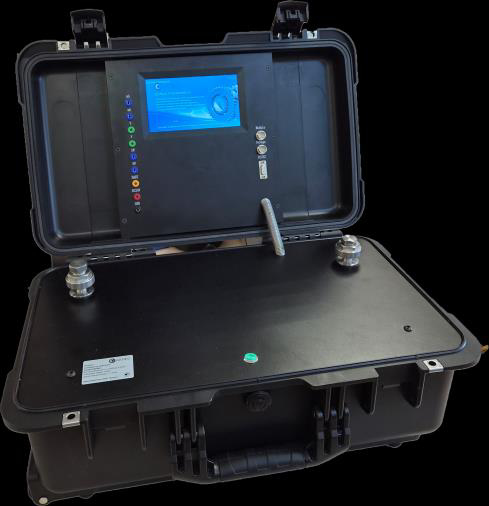

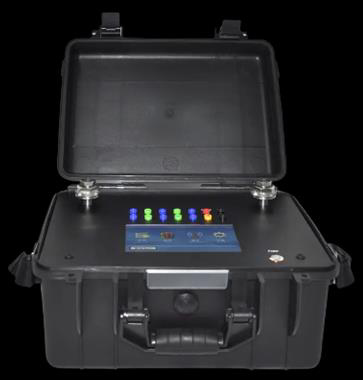

Рисунок 1 - Общий вид калибраторов
с указанием места нанесения заводского номера и знака утверждения типа

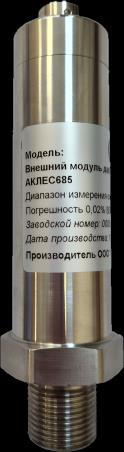

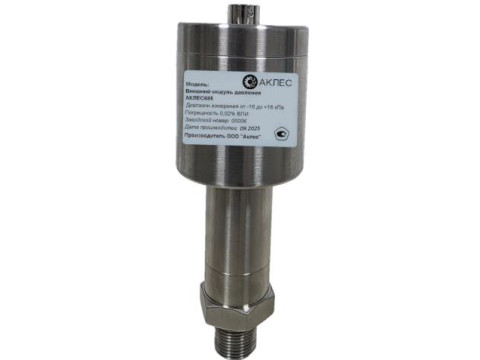

Рисунок 2 - Общий вид внешних модулей давления АКЛЕС685 с указанием мест нанесения заводского номера и знака утверждения типа
Место нанесения заводского номера и знака утверждения типа
Программное обеспечение
Калибраторы имеют встроенное программное обеспечение (далее - ПО), неизменяемое и несчитываемое.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
ПО обеспечивает:
- сбор, обработку и отображение измерительной информации;
- отображение на дисплее значения измеренного (воспроизводимого) давления, а также процесса изменения давления;
- выбор режима работы, единицы измерений и др.;
- автоматическое распознавание модуля давления (диапазона измерений);
- передачу данных по интерфейсам связи RS232, HART;
- управление встроенным источником давления-разрежения.
Хранение информации осуществляется в энергонезависимой памяти калибраторов.
Таблица 1 - Идентификационные данные ПО калибраторов
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии ПО (идентификационный номер), не ниже |
V-05.572512 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические характеристики приведены в таблицах 2 и 3, основные технические характеристики приведены в таблицах 4 и 5.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
АКЛЕС6000ВП-1 |
АКЛЕС6000ВП-2 |
АКЛЕС6000ВП-3 | |
|
Границы возможных диапазонов измерений давления при использовании внешних модулей давления, МПа 1) 2) |
от -0,09 до 2,5 |
от -0,09 до 4 |
от -0,04 до 0,04 |
|
Диапазоны измерений встроенных модулей, МПа1) 3) |
от -0,09 до 0,25; от 0 до 2,5 |
от -0,09 до 0,40; от 0 до 4 |
от -0,01 до 0,01; от -0,04 до 0,04 |
|
Пределы допускаемой приведенной погрешности встроенного модуля, % 3) 4) |
±0,02; ±0,05 | ||
|
Пределы допускаемой приведенной погрешности измерений и воспроизведений канала давления, % 4) |
см. таблицу 3 | ||
|
Диапазон измерений силы постоянного тока (для двух каналов), мА |
от -30 до 30 | ||
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока (для двух каналов), мА 4) 5) |
±(0,0001-|X| + 0,00005-R) | ||
|
Диапазон измерений напряжения постоянного тока (для двух каналов), В |
от -30 до 30 | ||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
АКЛЕС6000ВП- АКЛЕС6000ВП- АКЛЕС6000ВП- 1 2 3 | |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока (для двух каналов), В 4) 5) |
±(0,0001-|X| + 0,00005-R) |
|
1) Калибраторы могут применяться для измерений давления с другими единицами измерений, допущенными к применению в Российской Федерации. 2) Диапазон измерений давления калибратора ограничивается диапазоном измерений внешних модулей, но не превышает границы возможных диапазонов измерений давления. 3) Конкретные значения указаны в паспорте. 4) Нормирующим значением является разность между верхним и нижним значениями диапазона измерений. Пределы допускаемой приведенной погрешности калибратора соответствуют используемому модулю давления. 5) X - результат измерений, мА или В. R - верхний предел измерений, мА или В. | |
Таблица 3 - Диапазоны измерений и пределы допускаемой погрешности калибраторов с внешними модулями АКЛЕС685
|
Вид давления |
Диапазоны измерений, МПа 1) |
Пределы допускаемой приведенной погрешности, % 1) 2) |
|
Избыточное давление |
от 0 до 0,04 |
±0,02; ±0,05 |
|
от 0 до 0,06 | ||
|
от 0 до 0,1 | ||
|
от 0 до 0,16 | ||
|
от 0 до 0,25 | ||
|
от 0 до 0,4 | ||
|
от 0 до 0,6 | ||
|
от 0 до 1,0 | ||
|
от 0 до 1,6 | ||
|
от 0 до 2,5 | ||
|
от 0 до 4,0 | ||
|
Давление-разрежение |
от -0,01 до 0,01 |
±0,02; ±0,05 |
|
от -0,016 до 0,016 | ||
|
от -0,025 до 0,025 | ||
|
от -0,04 до 0,04 | ||
|
от -0,06 до 0,06 | ||
|
от -0,09 до 0,10 | ||
|
от -0,09 до 0,16 | ||
|
от -0,09 до 0,25 | ||
|
от -0,09 до 0,4 | ||
|
от -0,09 до 0,6 | ||
|
от -0,09 до 1,0 | ||
|
от -0,09 до 1,6 | ||
|
от -0,09 до 2,5 | ||
|
от -0,09 до 4,0 | ||
|
Разрежение |
от -0,09 до 0 |
±0,02; ±0,05 |
Продолжение таблицы 3
|
Вид давления |
Диапазоны измерений, МПа 1) |
Пределы допускаемой приведенной погрешности, % 1) 2) |
|
Абсолютное давление |
от 0 до 0,12 |
±0,05 |
|
от 0 до 0,16 | ||
|
от 0 до 0,25 | ||
|
от 0 до 0,4 | ||
|
от 0 до 0,6 | ||
|
от 0 до 1,0 |
±0,02; ±0,05 | |
|
от 0 до 1,6 | ||
|
от 0 до 2,5 | ||
|
от 0 до 4,0 |
1) Конкретные значения указаны в паспорте внешнего модуля давления АКЛЕС685.
2) Нормирующим значением является разность между верхним и нижним значениями
диапазона измерений.
|
Таблица 4 - Основные технические характе] |
ристики |
|
Наименование характеристики |
Значение |
|
Рабочая среда |
сухой чистый газ |
|
Параметры электропитания: - от сети переменного тока: - напряжение переменного тока, В - частота, Гц - от аккумуляторной батареи: - напряжение постоянного тока, В |
от 100 до 240 от 50 до 60 24 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +30 от 30 до 80 от 84 до 106 |
|
Габаритные размеры, мм, не более: - длинахширинахвысота |
570x360x2401); 390x320x2102) |
|
Масса, кг, не более |
251); 132) |
|
1) АКЛЕС6000ВП-1, АКЛЕС6000ВП-2 2) АКЛЕС6000ВП-3 | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка на отказ, ч, не менее |
24000 |
Знак утверждения типа
наносится типографским способом на маркировочную табличку, а также на титульный лист паспорта и руководства по эксплуатации.
Комплектность
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Калибратор давления |
АКЛЕС6000ВП |
1 шт. 1) |
|
Внешний модуль давления 1) |
АКЛЕС685 |
1 шт. 1) |
|
Кабель питания |
_ |
1 шт. |
|
Кабель подсоединения внешнего модуля |
_ |
1 шт. 1) |
|
Электрические провода |
_ |
1 комплект |
|
Заглушка |
_ |
2 шт. |
|
Руководство по эксплуатации 2) |
_ |
1 экз. |
|
Паспорт калибратора |
_ |
1 экз. |
|
Паспорт внешнего модуля давления АКЛЕС685 |
_ |
1 экз. 1) |
|
1) Количество и метрологические характеристики в соответствии с заказом. 2) Допускается: - прилагать 1 экз. (в зависимости от заказа) на каждые 10 штук, поставляемых в один адрес; - поставка на электронном носителе. | ||
Сведения о методах измерений
приведены в разделе 1.1 «Назначение калибратора» руководства по эксплуатации на калибраторы.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 14.04.2026 г. № 731 «Об утверждении Государственного первичного эталона единицы давления-паскаля и Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10’2 до 1-107 Па и Государственной поверочной схемы для средств измерений абсолютного давления»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Технические условия ТУ 26.51.52-003-41728601-2025 «Калибраторы давления АКЛЕС6000ТГ, АКЛЕС6000ТП, АКЛЕС6000ВГ, АКЛЕС6000ВП».
