Весы автоматического действия Vixdetect
| Номер в ГРСИ РФ: | 99425-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Компания Shanghai Vixdetect Inspection Equipment Co., Ltd, КИТАЙ |
Весы автоматического действия Vixdetect (далее по тексту - весы) предназначены для измерений массы и сортировки фасованной продукции в зависимости от значения разности между их массой и номинальным установленным значением.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99425-26 | ||||||||||||
| Действует | по 17.09.2031 | ||||||||||||
| Наименование | Весы автоматического действия | ||||||||||||
| Модель | Vixdetect | ||||||||||||
| Модификации |
VWD-2245-1500G VWD-2240-3000G VWD-2245-3000G VWD-3040-3000G VWD-3045-3000G VMW-C2512-2245-3000G VMW-2240-3000G VMW-2245-3000G VMW-3040-3000G VMW-3045-3000G VLS-60 |
||||||||||||
| Приказы |
№1893 от
17.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9900285d-a29d-6ccd-51ac-7947b2b04d97 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Компания Shanghai Vixdetect Inspection Equipment Co., Ltd, КИТАЙ, Building 5, Jindu Road 4299#, Minhang District, Shanghai, 200233
Поверка
| Методика поверки / информация о поверке |
МЦКЛ.0413.МП ГСИ. Весы автоматического действия Vixdetect. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 11.10.2026 |
Поверители
Скачать
|
99425-26: Описание типа
2026-99425-26.pdf
|
Скачать | 368.3 КБ | |
|
99425-26: Методика поверки
МЦКЛ.0413.МП
2026-mp99425-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Весы автоматического действия Vixdetect (далее по тексту - весы) предназначены для измерений массы и сортировки фасованной продукции в зависимости от значения разности между их массой и номинальным установленным значением.
Описание
Принцип действия весов основан на преобразовании возникающей под действием силы тяжести объекта измерений деформации упругого элемента тензорезисторного весоизмерительного датчика (далее по тексту - датчик) в электрический сигнал, пропорциональный массе объекта измерений. Далее электрический сигнал преобразуется в цифровой вид с помощью аналого-цифрового преобразователя (далее - АЦП) расположенного в модуле контроллера (далее по тексту - модуль). Преобразованный сигнал обрабатывается и значение массы индицируется на цифровом дисплее модуля.
Весы выполнены на единой конструктивной основе и состоят из грузоприемного устройства (далее по тексту - ГПУ), выполненного в виде ленточного транспортера или роликового конвейера с дополнительными ленточными транспортерами для подачи товара (или в виде интеграционного комплекта без транспортеров), а также модуля контроллера, закрепленного на стойке ГПУ, устройством отбраковки и (или) этикеровки (в зависимости от модификации). Дополнительно весы могут комплектоваться металлодетектором.
Информация о массе взвешиваемого продукта передается на внешние устройства (персональный компьютер - ПК, принтеры, вторичные дисплеи, сканеры считывания штрих-кода, программируемые логические контроллеры) через интерфейсы Modbus RS232/RS485, Ethernet TCP/IP, USB.
В весах используются датчики HBM, в модификациях: 1-SP4MC3MR/20KG-1, (производство "Hottinger Baldwin Measurement (Suzhou) Co., Ltd.", Китай);
В состав модуля входят:
- блок АЦП для обработки информации от тензодатчиков с дальнейшим преобразованием в электрический сигнал (производство Shanghai Vixdetect Inspection Equipment Co., Ltd, Китай);
- частотный преобразователь MD600S-2S4R6 для управления скоростью конвейерной ленты;
- сенсорный дисплей для программирования и отображения результатов измерений.
Весы встраиваются в поточные транспортерные линии или в упаковочные аппараты технологических процессов.
Весы имеют следующие устройства и функции в соответствии с ГОСТ Р 54796-2011:
- полуавтоматическое устройство установки нуля (п. 3.2.10.10);
- автоматическое устройство установки нуля (п. 3.2.10.11);
- устройство первоначальной установки нуля (п. 3.2.10.12);
- устройство слежения за нулем (п. 3.2.10.13);
- полуавтоматическое устройство взвешивания (выборки) тары (п. 3.2.10.16);
- устройство предварительного задания (выборки) массы тары (п. 3.2.10.17);
- запоминающие устройства для хранения параметров юстировки и настройки;
- интерфейсы для подключения оборудования (клавиатура, ПК) для настройки, регулировки весов.
Весы выпускаются в следующих модификациях: VWD-2245-1500G, VWD-2240-3000G, VWD-2245-3000G, VWD-3040-3000G, VWD-3045-3000G, VMW-C2512-2245-3000G,
VMW-2240-3000G, VMW-2245-3000G, VMW-3040-3000G, VMW-3045-3000G, VLS-60 которые отличаются метрологическими и техническими характеристиками, дополнительным оборудованием, внешним видом.
На корпусе весов прикрепляется маркировочная табличка, разрушающаяся при удалении, содержащая следующую информацию:
- товарный знак предприятия-изготовителя (Vixdetect);
- условное обозначение устройства;
- год изготовления;
- заводской номер;
- обозначение класса точности по ГОСТ Р 54796-2011;
- напряжение электропитания;
- частота электропитания;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного деления (e);
- значение действительной цены деления (d);
- знак утверждения типа средства измерений;
- диапазон рабочих температур.

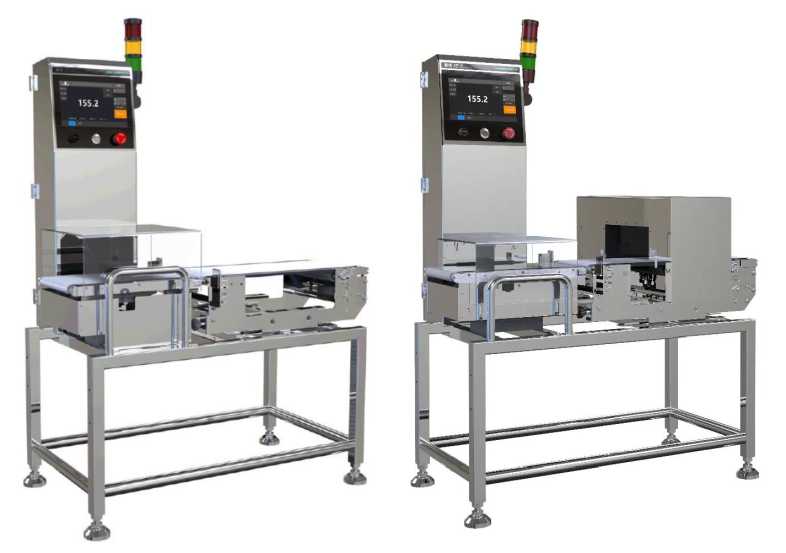

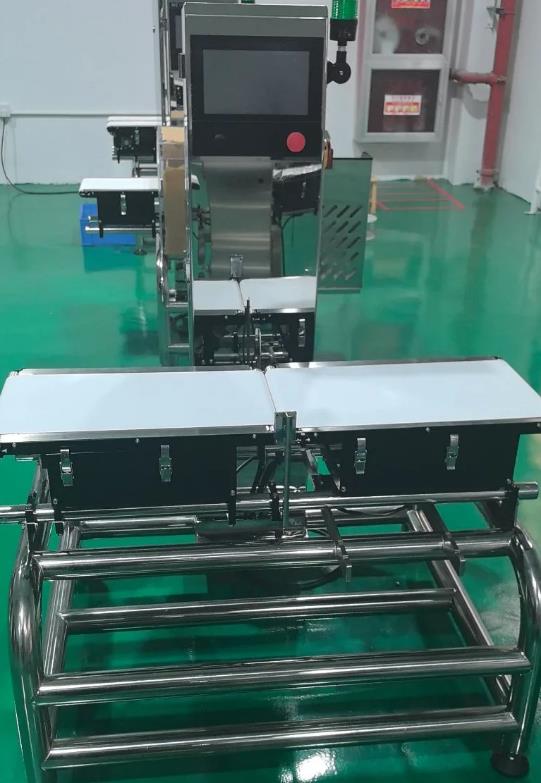

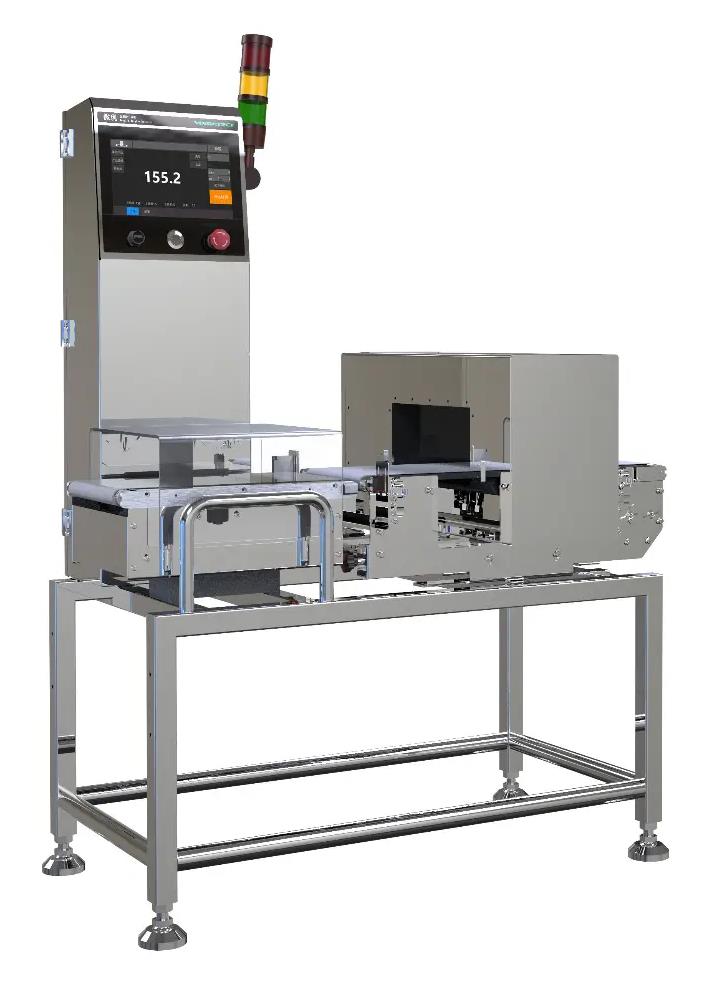

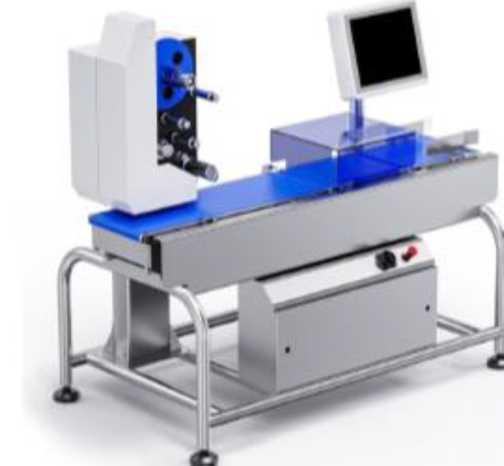

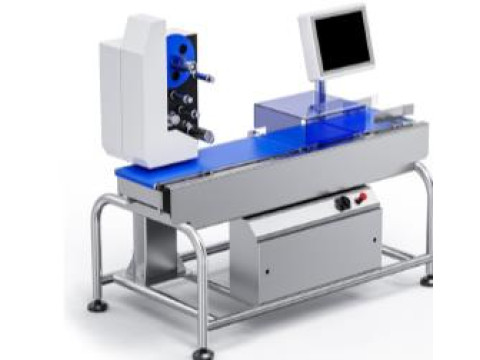

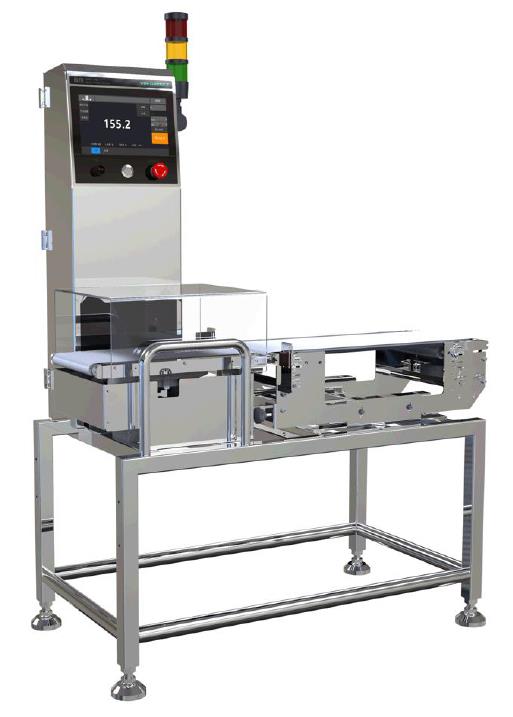

О бщий вид весов приведен на рисунке 1.
VLS-60
VWD-2245-1500G, VWD-2240-3000G, VMW-2240-3000G, VMW-2245-3000G,
VWD-2245-3000G, VWD-3040-3000G, VMW-3040-3000G, VMW-3045-3000G,
VWD-3045-3000G VMW-C2512-2245-3000G
Рисунок 1 - Общий вид весов

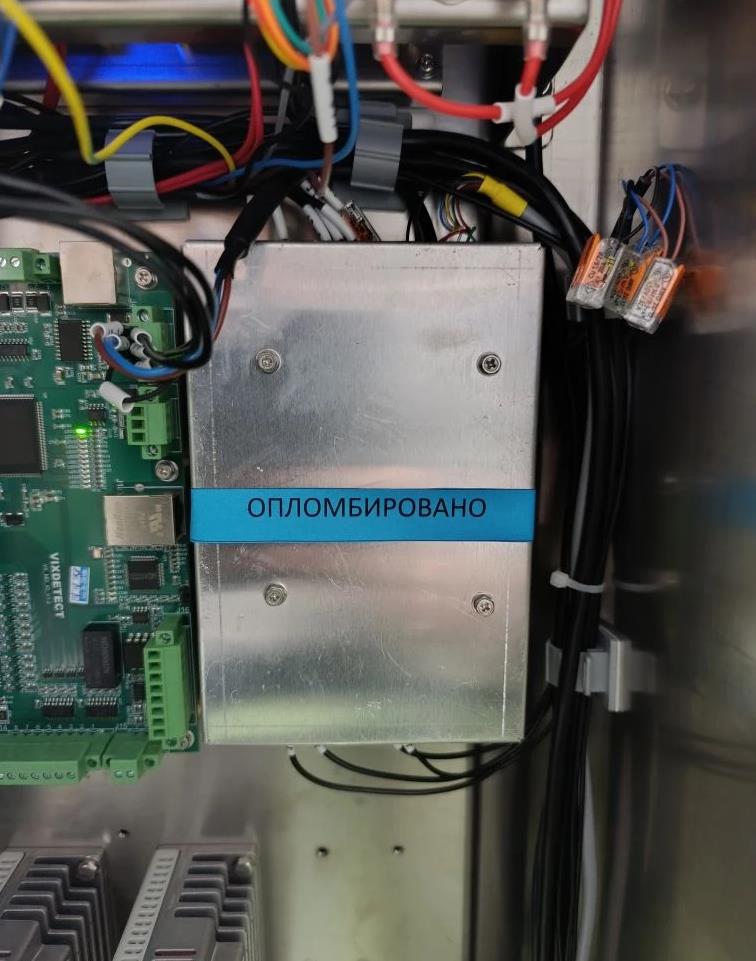

Схема пломбирования от несанкционированного доступа, места нанесения знака поверки, знака утверждения типа, заводского номера представлены на рисунках 2, 3. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен типографским способом в паспорт, а также на маркировочную табличку, которая крепится на корпусе модуля наклеиванием. Знак поверки наносится на АЦП в виде наклейки с оттиском поверительного клейма.
ОПЛОМБИРОВАНО
Место нанесения заводского номера
Место нанесения знака поверки
Рисунок 2 - Место нанесения знака поверки и заводского номера
Vixdetect
Весы автоматического действия Vixdetect
Модификация
Дата производства
Заводской номер
Максимальная нагрузка, Мах, г
Минимальная нагрузка Min, г (е) Класс точности
Цена деления шкалы d/e
Электропитание
Условия эксплуатации
VWD-2245-15
19
Место нанесения знака утверждения типа
1500
100
XIIII
0,1
220В / 50 Гц/ 550 Вт от + 5 до +35/ 80 %
от 90 до 106 кПа
Рисунок 3 - Маркировочная табличка
Программное обеспечение
Весы имеют встроенное в модуль контроллера (далее по тексту - модуль) программное обеспечение (далее по тексту - ПО), которое предназначено для настройки и управления работой весов. В программном обеспечении предусмотрено 2 уровня доступа - пользовательский и сервисный.
В сервисном режиме пользователю доступно формирование набора данных для индикации на дисплее, задание верхнего и (или) нижнего пределов фасованного товара для отбраковки, процедура калибровки, а также настройка скорости работы конвейерной ленты весов. В пользовательском режиме доступны настройки дисплея, формата представления на дисплее результатов измерений, просмотр текущей информации о режиме работы весов и данных взвешивания.
ПО хранится в микросхеме, расположенной на плате АЦП, встроенное в модуль контроллера и загружается на предприятии-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или выгружено через какой-либо интерфейс после записи. От несанкционированного доступа в АЦП модуля предусмотрено механическое опломбирование по средствам пломбы в виде наклейки на крышке корпуса АЦП. Доступ к изменению метрологически значимых параметров осуществляется только через сервисный режим работы модуля, вход в который защищен административным паролем.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при входе в раздел меню «настройки».
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик проведено с учетом воздействия ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Не присвоено |
|
Номер версии (идентификационный номер) программного обеспечения |
1.Х.ХХХХХ1) |
|
Цифровой идентификатор программного обеспечения |
- |
|
1) «Х» относится к метрологически незначимой части ПО и принимает значения от 0 до 9 | |
Технические характеристики
Метрологические и технические характеристики, включая показатели надёжности приведены в таблицах 2 - 11.
Таблица 2 - Значения максимальной (Мах) и минимальной (Min) нагрузок, значения поверочного
деления (е), действительной цены деления (d)
|
Обозначение модификации |
Нагрузка (автоматический и неавтоматический режимы), г |
d, г |
е, г |
Класс | |
|
Min |
Мах | ||||
|
VWD-2245-1500G |
100 |
1500 |
0,1 |
5,0 |
XIIII |
|
VWD-2240-3000G |
100 |
3000 |
0,1 |
5,0 |
XIII |
|
VWD-2245-3000G |
100 |
3000 |
0,1 |
5,0 |
XIII |
|
VWD-3040-3000G |
100 |
3000 |
0,1 |
5,0 |
XIII |
|
VWD-3045-3000G |
100 |
3000 |
0,1 |
5,0 |
XIII |
|
VMW-2240-3000G |
100 |
3000 |
0,1 |
5,0 |
XIII |
|
VMW-2245-3000G |
100 |
3000 |
0,1 |
5,0 |
XIII |
|
VMW-C2512-2245-3000G |
100 |
3000 |
0,1 |
5,0 |
XIII |
|
VMW-3040-3000G |
100 |
3000 |
0,1 |
5,0 |
XIII |
|
VMW-3045-3000G |
100 |
3000 |
0,1 |
5,0 |
XIII |
|
VLS-60 |
100 |
3000 |
1,0 |
5,0 |
Y(a) |
Таблица 3 - Пределы допускаемой средней (систематической, MPME) погрешности при автоматическом режиме работы для весов класса точности ХШ________________________
|
Нагрузка т, выраженная в поверочных делениях, е |
Пределы погрешности | |
|
при поверке |
в эксплуатации | |
|
от Min до 500^ е включ. |
±0,5-е |
±1,0-е |
|
св. 500 до 2000^е включ. |
±1,0-е |
±2,0- е |
Таблица 4 - Пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы для весов класса точности ХШ___________________________________________
|
Нагрузка т, выраженная в поверочных делениях, е |
Пределы погрешности | |
|
при поверке |
в эксплуатации | |
|
от Min до 500^ е включ. |
±0,5-е |
±1,0-е |
|
св. 500 до 2000^е включ. |
±1,0-е |
±20 е |
Таблица 5 - Пределы допускаемой средней (систематической, MPME) погрешности
при автоматическом режиме работы для весов класса точности ХПП
|
Нагрузка т, выраженная в поверочных делениях, е |
Пределы погрешности | |
|
при поверке |
в эксплуатации | |
|
от Min до 50- е включ. |
±0,5-е |
±1,0-е |
|
св. 50 до 200^е включ. |
±1,0-е |
±2,0- е |
|
св. 200^ е до Max включ. |
±1,5-е |
±3,0- е |
Таблица 6 - Пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы для весов класса точности ХПП____________________________________________
|
Нагрузка т, выраженная в поверочных делениях, е |
Пределы погрешности | |
|
при поверке |
в эксплуатации | |
|
от Min до 50- е включ. |
±0,5-е |
±1,0-е |
|
св. 50 до 200^е включ. |
±1,0-е |
±2,0- е |
|
св. 200^ е до Max включ. |
±1,5-е |
±3,0- е |
Таблица 7 - Пределы допускаемой средней (систематической, MPME) погрешности
при автоматическом режиме работы для весов класса точности Y(a)
|
Нагрузка т, выраженная в поверочных делениях, е |
Пределы погрешности | |
|
при поверке |
в эксплуатации | |
|
от Min до 500^ е включ. |
±1,0-е |
±1,5-е |
|
св. 500 до до Max включ. |
±1,5-е |
±2,5- е |
Таблица 8 - Пределы допускаемой погрешности (MPE) при неавтоматическом (статическом) режиме работы для весов класса точности Y(a)____________________________________________
|
Нагрузка т, выраженная в поверочных делениях, е |
Пределы погрешности | |
|
при поверке |
в эксплуатации | |
|
от Min до 500^ е включ. |
±0,5-е |
±1,0-е |
|
св. 500 до до Max включ. |
±1,0-е |
±2,0- е |
Таблица 9 - Пределы допускаемого стандартного отклонения при автоматическом режиме
работы, выраженные процентах от массы нагрузки (т) или в граммах, для класса точности ХШ
|
Значение массы нагрузки (m), г |
Пределы допускаемого стандартного отклонения | |
|
при поверке |
в эксплуатации | |
|
1 |
2 |
3 |
|
св. 50 до 100 включ. |
±0,24 г |
±0,30 г |
|
св. 100 до 200 включ. |
±0,24 % |
±0,30% |
|
св. 200 до 300 включ. |
±0,48 г |
±0,60 г |
|
св. 300 до 500 включ. |
±0,16 % |
±0,20 % |
|
св. 500 до 1000 включ. |
±0,8 г |
±1,00 г |
|
св. 1000 до 3000 включ. |
±0,08 % |
±0,10 % |
Таблица 10 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная скорость грузовой транспортной системы, м/мин |
60 |
|
Диапазон выборки массы тары |
100 % Max |
|
Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Гц. |
от 198 до 253 от 49 до 58 |
|
Габаритные размеры (ШхДхВ), мм, не более |
1500x2800x1900 |
|
Масса, кг, не более |
600 |
|
Условия эксплуатации весов: - диапазон температуры, °С; - относительная влажность воздуха при 25 °С, %, не более; - атмосферное давление, кПа. |
от + 5 до +35 80 от 90 до 106 |
Таблица 11 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Вероятность безотказной работы за 2000 ч |
0,9 |
Знак утверждения типа
наносится методом печати на маркировочную табличку, закреплённую на корпусе, и типографским способом на титульные листы эксплуатационной документации.
Комплектность
Таблица 12 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы автоматического действия |
Vixdetect |
1 шт. |
|
Система отбраковки* |
- |
1 шт. |
|
Паспорт |
28.29.31-00Х-59372889-2025 ПС |
1 экз. |
|
Руководство по эксплуатации ** |
РЭ 28.29.31-00Х-59372889-2025 |
1 экз. |
|
Методика поверки*** |
- |
1 экз. |
|
П р и м е ч а н и е: * - при наличии; * - где «Х» - может принимать значения от 0 до 3 в зависимости от модификации весов; * **- по отдельному заказу. | ||
Сведения о методах измерений
приведены в разделе 1 «Общее положение» документа РЭ 28.29.31-00Х-59372889-2025 «Весы автоматического действия Vixdetect. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 54796-2011 «Устройства весоизмерительные автоматические. Часть 1.
Метрологические и технические требования. Методы испытаний»;
Приказ Росстандарта от 04 июля 2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
«Весы автоматического действия Vixdetect. Стандарт предприятия».
