Уровнемеры бесконтактные радарные LLT-RD

Назначение

Уровнемеры бесконтактные радарные LLT-RD (далее - уровнемеры) предназначены для непрерывного измерения уровня жидких сред (в том числе сжиженных газов) и сыпучих материалов, в том числе пищевых и взрывоопасных, а также преобразований измеренных значений уровня жидких сред (в том числе сжиженных газов) и сыпучих материалов в унифицированный аналоговый выходной сигнал силы постоянного тока и/или цифровой сигнал.

Описание

Принцип действия уровнемеров основан на измерении интервала времени между излучением микроволнового импульса и получением отраженного от поверхности контролируемой среды эхо-сигнала. Уровнемеры рассчитывают расстояние, либо исходя из его времени прохождения импульса от излучения до приема после отражения от поверхности измеряемой среды, либо исходя из измеренной разности частот излученного и принятого после отражения от поверхности контролируемой среды микроволнового сигнала, и преобразуют измеренное значение в аналоговый и/или цифровой (HART, Modbus RTU, Profibus PA/DP, Foundation Fieldbus) выходной сигнал для индикации и передачи информации.

Конструктивно уровнемеры состоят из электронного блока с цифровым индикатором и антенны.

Уровнемеры могут выпускаться в различных конструктивных исполнениях с различными типами антенн. Структура условного обозначения:

LLT-RD - X-X-X-X-X-X- X - X - X - X - X

1          2      3      4      5      6      7       8       9       10      11       12

1. Модель:

LLT-RD - Уровнемер бесконтактный радарный

2. Частота работы:

K - частота от 24 до 26 ГГц;

W - частота 80 ГГц;

D - частота 120 ГГц._________________________

3. Исполнение антенны:

R ххх - рупорная (ххх - диаметр антенны);

S ххх - стержневая (ххх - диаметр антенны);

L ххх- линзовая (ххх - диаметр антенны);

P ххх - параболическая (ххх - диаметр антенны).

4. Присоединение к процессу:

A - фланец по стандарту ANSI/ASME B16.5;

E - фланец по EN1092-1;

R - фланец по ГОСТ 33259-2015;

| |

| |

номинальный диаметр (мм или дюйм)

| номинальное давление (атм., бар или фунт/дюйм2)

| |

| |

__/__

исполнение уплотнительной поверхности |

/___

CP - кламп соединение (CLAMP) по DIN 32676

| номинальный диаметр (мм или дюйм)

|  |    | материал уплотнительной прокладки

____/____

T - резьбовое присоединение;

| тип резьбы

| M - метрическая резьба по ГОСТ 24705-81

| G - дюймовая цилиндрическая резьба DIN EN ISO 228-1

(аналогично BSP)

| N - дюймовая коническая резьба ANSI/ASME B1.20.1

| размер резьбы в миллиметрах/дюймах (для резьб М___х___указывается шаг резьбы)

N - Без присоединения;

X - по согласованию с Заказчиком.________________________

5. Материал присоединения / материал антенны:

S - нержавеющая сталь;

L - нержавеющая сталь марки 316L;

K - нержавеющая сталь марок 304, 304L;

I - инконель, инколой, сталь марки ХН40МДТЮ;

H - сталь марок ХН65МВ, Хастеллой С-276, 2.4819;

Х - по согласованию с Заказчиком

| материал антенны

| F - политетрафторэтилен PTFE

| P - полиэфирэфиркетон PEEK

| D - поливинилиденфторид PVDF

| O - полиоксиметилен POM

| R - фторэластомер (perfluoroelastomer) PFR

| E - полиэтилен РЕ

| G - кварцевое стекло

| Х - специальное исполнение уточняется на стадии заказа

| |

_ / _.

6. Диапазон измерений:

L_____ - в мм от уплотнительной поверхности присоединения.

7. Температура измеряемой среды:

NT - от -60 °С до +195 °С;

ET - от -60 °С до +300 °С;

HHT - от -60 °С до +440 °С;

XX - специальное исполнение (уточняется на стадии заказа).______________________________

8. Давление измеряемой среды:

LP - от -0,1 до 1,5 МПа;

NP - от -0,1 до 3,5 МПа;

HP - от -0,1 до 5,0 МПа;

HHP - от -0,1 до 16,0 МПа;

XX - специальное исполнение.______________________________________________________

9. Исполнение корпуса и дисплея:

SA - однокамерный корпус из алюминия;

DA - двухкамерный корпус из алюминия;

SV - однокамерный корпус из нержавеющей стали;

DV - двухкамерный корпус из нержавеющей стали.

| Дисплей:

|    LR - LCD дисплей (от -20 °С до +70 °С)

|    OL - LCD OLED дисплей (от -55 °С до +80 °С)

| N - дисплей отсутствует

|

/.

10. - Обозначение выходного сигнала:

NH - от 4 до 20 мА с HART, 2-х проводная схема подключения;

SH - от 4 до 20 мА с HART, 4-х проводная схема подключения;

PA - PROFIBUS PA, 2-х проводная схема подключения;

DP - PROFIBUS DP, 4-х проводная схема подключения;

MB - MODBUS RTU, 4-х проводная схема подключения;

FF - Foundation Fieldbus, 2-х проводная схема подключения.________________________________

11. - Обозначение исполнения (при наличии нескольких пунктов, индексы указываются через «слэш»):

Ex - искробезопасная электрическая цепь «ia», в соответствии с ГОСТ 31610.0-2019, ГОСТ 31610.11-2014;

Exd - взрывонепроницаемая оболочка, в соответствии с ГОСТ 31610.0-2019, ГОСТ IEC 60079-1-2013 с защитой от воспламенения пыли оболочкой «tb» в соответствии с ГОСТ IEC 60079-31-2013;

Exdia - взрывонепроницаемая оболочка в комбинации с искробезопасной электрической цепью, в соответствии с ГОСТ 31610.0-2019, ГОСТ 31610.11-2014, ГОСТ IEC 60079-1-2013 и с защитой от воспламенения пыли оболочкой «tb» в соответствии с ГОСТ IEC 60079-31-2013; NC - исполнение из материалов для работы в средах, содержащих сероводород, соответствующих рекомендациям национальной ассоциацией инженеров-коррозионистов (NACE): MR0103, MR0175, ISO 15156-1:2020, ГОСТ Р 53678-2009, ГОСТ Р 53679-2009;

LQ - исполнение для измерения уровня сжиженных газов (интервал между поверками 5 лет); SF - исполнение для использования в системах противоаварийной защиты (ПАЗ) согласно ГОСТ Р МЭК 61508-1-2012 (Уровень полноты безопасности SIL);

N - общепромышленное исполнение;

SH - исполнение при поставке на объекты Российского морского регистра судоходства (РМРС)._____________________________________________________________________________

12. - Обозначение дополнительных опций (при наличии нескольких пунктов, индексы указываются через «слэш»): N - типовое исполнение;

B - продувка антенны (защита от пыли);

C - наличие охладителя, используется при измерении высокотемпературных сред;

Р - окраска корпуса электронного блока по согласованию с Заказчиком;

AC - антикоррозионное покрытие;

AD - антиконденсационное исполнение;

AF - адаптерный фланец для нацеливания луча;

BL - наличие модуля Bluetooth;

ST - использование специальной низкотемпературной версии уровнемера, с температурой окружающей среды от -60 °С до +80 °С.

Серийный номер наносится на маркировочную наклейку типографским способом в виде цифрового кода.

Общий вид уровнемеров представлен на рисунке 1. Пример маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 2. Нанесение знака поверки на уровнемеры не предусмотрено. Пломбирование мест настройки (регулировки) уровнемеров не предусмотрено.

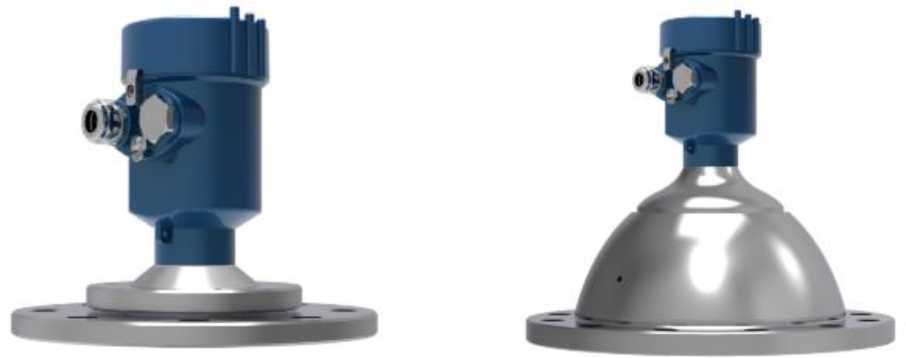

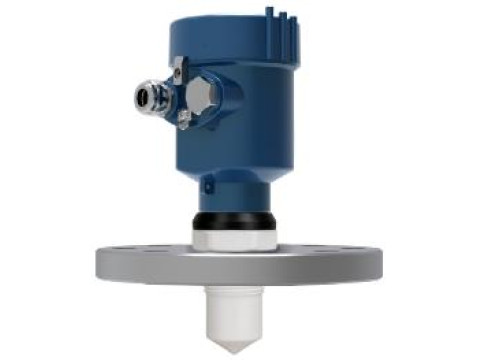

а) Уровнемеры со стержневой антенной и фланцевым присоединением

б) Уровнемеры со стержневой антенной и резьбовым присоединением

г) Уровнемеры с линзовой антенной и фланцевым присоединением

в) Уровнемеры с рупорной антенной и резьбовым присоединением

д) Уровнемеры с линзовой антенной и резьбовым присоединением

е) Уровнемеры с рупорной антикоррозионной изолированной антенной и фланцевым

присоединением

ж) Уровнемеры с линзовой антенной с адаптерным фланцем для нацеливания луча и

з) Уровнемеры с параболической антенной и фланцевым присоединением

фланцевым присоединением

Место нанесения серийного номера

Рисунок 1 - Общий вид уровнемеров

Место нанесения знака утверждения типа

Рисунок 2 - Пример маркировочной наклейки с указанием места нанесения знака утверждения типа, места нанесения серийного номера

Программное обеспечение

Программное обеспечение (далее - ПО) уровнемеров состоит из встроенного и внешнего ПО.

Для защиты от несанкционированного доступа к настройкам уровнемеров предусмотрена защита паролем. Внешнее ПО «LLT-R Терминал» предназначено для конфигурирования уровнемеров и отображения измеренных значений. Внешнее ПО является метрологические незначимым.

Встроенное ПО разделено на метрологически значимую и не значимую части.

Метрологические характеристики уровнемеров нормированы с учетом влияния метрологически значимой части встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные встроенного ПО уровнемеров приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную наклейку уровнемера типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1.4 «Устройство и работа» документа 26515212O.93O67824.P-RD «Уровнемеры бесконтактные радарные LLT-RD. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 3O декабря 2O19 года № 3459 «Об утверждении государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов» (часть 1);

ТУ 4214-010-93067824-2025 «Уровнемеры радарные LLT-R. Технические условия».
