Преобразователи модульные для комплексов программно-технических средств МФК1600
| Номер в ГРСИ РФ: | 99428-26 |
|---|---|
| Производитель / заявитель: | АО "ТеконГруп", г.Москва |
Преобразователи модульные для комплексов программно-технических средств МФК1600 (далее по тексту - преобразователи) предназначены для измерительных преобразований силы постоянного электрического тока в цифровой код и измерительных преобразований цифрового кода в силу постоянного электрического тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99428-26 | |||||||||
| Действует | по 17.09.2031 | |||||||||
| Наименование | Преобразователи модульные для комплексов программно-технических средств | |||||||||
| Модель | МФК1600 | |||||||||
| Модификации |
AI16SF AO16SF |
|||||||||
| Приказы |
№1893 от
17.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8ce7bea8-2962-370f-9693-6f9588a3aa0b | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «ТеконГруп», РОССИЯ, 123298, г. Москва, 3-я Хорошёвская ул., д.16, к.1, стр.2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-749-201/2-2026 ГСИ. Преобразователи модульные для комплексов программно-технических средств МФК1600. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99428-26: Описание типа
2026-99428-26.pdf
|
Скачать | 152.4 КБ | |
|
99428-26: Методика поверки
РТ-МП-749-201/2-2026
2026-mp99428-26.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Преобразователи модульные для комплексов программно-технических средств МФК1600 (далее по тексту - преобразователи) предназначены для измерительных преобразований силы постоянного электрического тока в цифровой код и измерительных преобразований цифрового кода в силу постоянного электрического тока.
Описание
Преобразователи выпускаются в двух модификациях - AI16SF и AO16SF.
Преобразователь AI16SF представляет собой промежуточный измерительный прибор, обеспечивающий преобразование силы постоянного электрического тока в диапазоне от 4 до 20 мА в цифровой код. Преобразователь AI16SF обеспечивает ввод аналоговых сигналов по 16 каналам с индивидуальной гальванической развязкой с поддержкой протокола HART.
Преобразователь AO16SF представляет собой промежуточный измерительный прибор, обеспечивающий преобразование цифрового кода в силу постоянного электрического тока диапазоном от 4 до 20 мА. Преобразователь AO16SF обеспечивает вывод аналоговых сигналов по 16 каналам с индивидуальной гальванической развязкой с поддержкой протокола HART.
Общий вид преобразователей AI16SF и AO16SF приведен на рисунке 1.
Для работы с преобразователями применяется модуль центрального процессора CPU850.
Преобразователь AI16SF

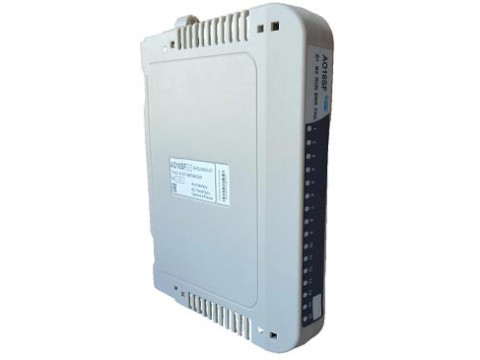

Рисунок 1 - Общий вид преобразователя
Преобразователь AO16SF
Заводской номер преобразователя указывается на его корпусе методом этикетирования в виде наклейки и типографским способом в паспорте преобразователя в формате числового кода. Место расположения заводского номера показано на рисунке 2.
Пломбирование преобразователей не предусмотрено.
Нанесение знака поверки на преобразователи не предусмотрено.

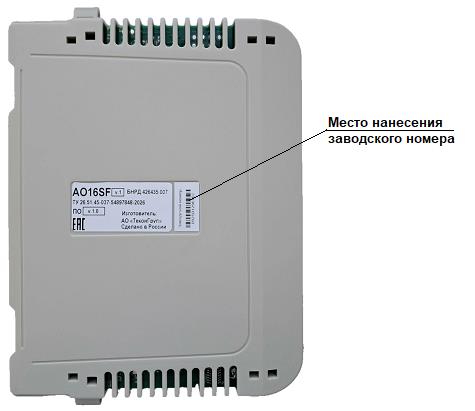

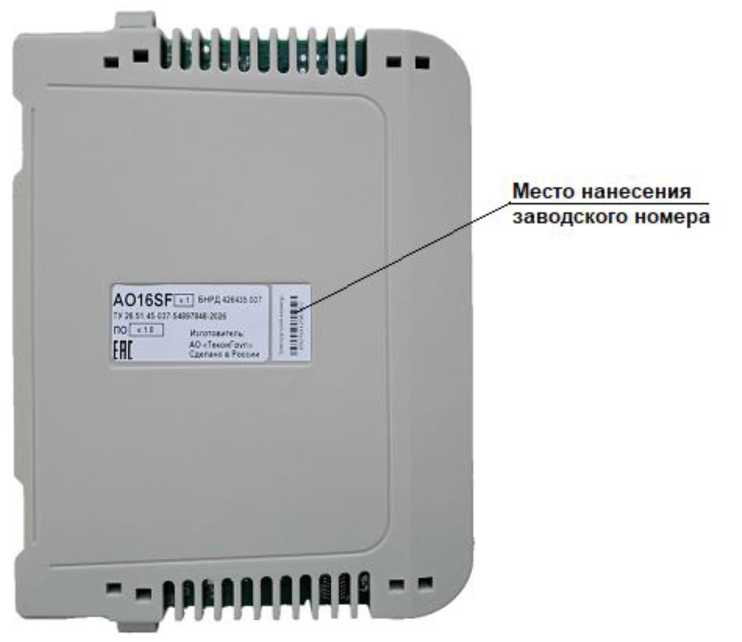

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) преобразователей осуществляет функции сбора, обработки и хранения измерительной информации. ПО является метрологически значимым. Идентификационным признаком ПО является номер версии, указанный в таблице 1.
Таблица 1 - Идентификационные данные ПО преобразователя
|
Идентификационные данные |
Модификация преобразователя | |
|
AI16SF |
AO16SF | |
|
Идентификационные данные (признаки) |
_ |
_ |
|
Идентификационное наименование ПО |
_ |
_ |
|
Номер версии, не ниже |
1.0 |
1.0 |
Метрологические характеристики преобразователей нормированы с учётом влияния на них ПО.
Конструкция СИ и способ корректировки ПО исключают возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных воздействий соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014 и обеспечивается следующими методами:
• Загружаемое программное обеспечение защищается цифровой подписью, после записи программного обеспечения устанавливается блокировка записи флеш-памяти и отключается отладочный порт микроконтроллера путем использования опционных битов внутренних регистров микроконтроллера;
• Обновление программного обеспечения (разблокировка записи флеш-памяти) возможно только при условии авторизации на защищенном сервере на предприятии-изготовителе;
• Непрерывный контроль целостности ПО.
Технические характеристики
Таблица 2 - Метрологические характеристики преобразователя AI16SF
|
Наименование параметра и характеристики |
Значение |
|
Диапазон входного сигнала, мА |
от 4 до 20 |
|
Диапазон выходного сигнала, бит |
14 |
|
Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности, вызванной изменением температуры окружающей среды, на каждые 10 °С, % |
±0,05 |
|
Входное сопротивление, Ом, не более |
300 |
Таблица 3 - Метрологические характеристики преобразователя AO16SF
|
Наименование параметра и характеристики |
Значение |
|
Диапазон входного сигнала, бит |
14 |
|
Диапазон выходного сигнала, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону выходного сигнала погрешности, % |
±0,1 |
|
Пределы допускаемой дополнительной приведенной к диапазону выходного сигнала погрешности, вызванной изменением температуры окружающей среды, на каждые 10 °С, % |
±0,05 |
|
Сопротивление нагрузки, Ом, не более |
650 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 19 до 29 |
|
Габаритные размеры, мм, не более - высота - ширина - глубина |
150 214 32 |
|
Масса, кг, не более: - AI16SF - AO16SF |
0,43 0,41 |
|
Назначенный срок службы, лет |
15 |
|
Наработка преобразователя на отказ, 105 ч: - AI16SF - AO16SF |
7,3 5,7 |
|
Нормальная температура окружающей среды, °C |
от +20 до +30 |
|
Условия эксплуатации: - нижняя температура окружающей среды, °С |
-40 |
|
- верхняя температура окружающей среды, °С: | |
|
• AI16SF |
+60 |
|
• AO16SF в зависимости от количества задействованных каналов: | |
|
о 8 каналов о 12 каналов о 16 каналов |
+60 +45 +30 |
|
- верхнее значение относительной влажности воздуха при температуре +35 °С, % - атмосферное давление, кПа |
98 от 84,0 до 106,7 |
Знак утверждения типа
наносят на титульный лист руководств по эксплуатации и в паспорт преобразователя типографским способом.
Комплектность
аблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Преобразователь * |
- |
1 |
|
Руководство по эксплуатации |
БНРД.426400.001РЭ |
1 |
|
Паспорт AI16SF AO16SF |
БНРД.426431.032ПС БНРД.426435.007ПС |
1 1 |
|
* Поставляется в составе комплекса программно-технических средств МФК1600 ТУ 26.51.45-036-54897848-2026 | ||
Сведения о методах измерений
приведены в разделе «Устройство и работа» руководства по эксплуатации.
Нормативные документы
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Ь10-16 до 100 А»;
ТУ 26.51.45-037-54897848-2026 (БНРД.426400.001ТУ) «Преобразователи модульные для комплексов программно-технических средств МФК1600».
