Система автоматического контроля выбросов загрязняющих веществ в атмосферный воздух от газоочистки ВП-7 (автоматика) ПАО «Северсталь»
| Номер в ГРСИ РФ: | 99429-26 |
|---|---|
| Производитель / заявитель: | ООО «ГРИНТЕХИНЖИНИРИНГ» (ГТИ), г. Москва |
Система автоматического контроля выбросов загрязняющих веществ в атмосферный воздух от газоочистки ВП-7 (автоматика) ПАО «Северсталь» (далее - система) предназначена для:
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99429-26 | ||||||
| Наименование | Система автоматического контроля выбросов загрязняющих веществ в атмосферный воздух от газоочистки ВП-7 (автоматика) ПАО «Северсталь» | ||||||
| Приказы |
№1893 от
17.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c804e255-02b5-0060-ff4f-39c257b021bc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ГТИ», РОССИЯ, 119296, г. Москва, вн. тер. г. муниципальный округ Гагаринский, пр-кт Ленинский, д. 64/2, помещ. 2Ц
Поверка
| Методика поверки / информация о поверке |
РТ-МП-919-500-2026 ГСИ. Система автоматического контроля выбросов загрязняющих веществ в атмосферный воздух от газоочистки ВП-7 (автоматика) ПАО «Северсталь». Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99429-26: Описание типа
2026-99429-26.pdf
|
Скачать | 256.9 КБ | |
|
99429-26: Методика поверки
РТ-МП-919-500-2026
2026-mp99429-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Система автоматического контроля выбросов загрязняющих веществ в атмосферный воздух от газоочистки ВП-7 (автоматика) ПАО «Северсталь» (далее - система) предназначена для:
- непрерывных автоматических измерений объемной доли (массовой концентрации) оксида азота (NO), диоксида азота (NO2), паров воды (Н2О), взвешенных (твердых) частиц (далее - пыли) и параметров газопылевого потока отходящих газов (температуры, абсолютного давления, скорости и объемного расхода);
- расчета суммы оксидов азота (NOx);
- расчета объемного расхода отходящих газов;
- приведения к нормальным условиям (абсолютное давление 101,325 кПа, температура 0 °C, сухой газ) результатов измерений содержания компонентов и объемного расхода дымовых газов и расчета массового, разового и валового выбросов загрязняющих веществ;
- сбора, обработки, хранения, визуализации и передачи результатов измерений и вычислений в различных формах;
- передачи информации в автоматизированные системы более высокого уровня, а также передачи информации о показателях выбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду.
Описание
Конструктивно система состоит из системы контроля промышленных выбросов автоматической CEMS-2000T (далее - CEMS-2000T), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 71638-18, устройства сбора и передачи данных GTE (далее - УСПД GTE), рег. № 96464-25, и шкафа связи, размещенных на газоходе и в блок-контейнере.
Система включает в себя измерительные каналы (далее - ИК):
- ИК массовой концентрации NO;
- ИК массовой концентрации NO2;
- ИК массовой концентрации NOx;
- ИК объемной доли Н2О;
- ИК пыли;
- ИК абсолютного давления газопылевого потока отходящих газов;
- ИК температуры газопылевого потока отходящих газов;
- ИК скорости и объемного расхода газопылевого потока отходящих газов.
Принцип действия системы:
- CEMS-2000T осуществляет измерение массовой концентрации NO, NO2, объемной доли Н2О, массовой концентрации пыли, параметров газопылевого потока отходящих газов (температуры, абсолютного давления, скорости и объемного расхода), расчет массовой концентрации NOx, регистрацию и передачу результатов измерений и расчетов в УСПД GTE;
- УСПД GTE обеспечивает расчет объемного расхода отходящих газов, а также приведение результатов измерений массовой концентрации и объемной доли всех определяемых компонентов и объемного расхода отходящих газов к нормальным условиям, усреднение результатов измерений за 30-минутный период времени, вычисление показателей массовых выбросов в соответствии с ГОСТ Р 70805-2023 «Автоматические измерительные системы для контроля выбросов загрязняющих веществ. Методика расчета массового выброса» и передачу информации о показателях выбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду в установленном нормативными документами формате передачи данных.
Основное оборудование CEMS-2000T, УСПД GTE и шкаф связи располагаются в блок-контейнере, оснащенном системами вентиляции, кондиционирования и отопления, охранно-пожарной сигнализации, подготовки воздуха, электропитания и резервирования.
Система представляет собой единичный экземпляр системы измерительной, спроектированной для конкретного объекта. Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на систему и эксплуатационными документами на ее составные части. Перечень измерительных компонентов (средств измерений), входящих в состав системы, приведен в таблице 1.
Таблица 1 - Перечень измерительных компонентов (средств измерений), входящих в состав ИК системы
|
Измеряемая величина |
Принцип действия |
Наименование и обозначение типа средства измерений, рег. № |
|
Массовая концентрация оксида азота (NO), диоксида азота (NO2), суммы оксидов азота (NOx), диоксида серы (SO2) |
Оптический (УФ-спектроскопия) метод |
Система контроля промышленных выбросов автоматическая CEMS-2000T, рег. № 71638-18 |
|
Массовая концентрация пыли |
Оптический (регистрация рассеянного излучения) | |
|
Пары воды (H2O) |
Метод теплопроводности | |
|
Температура газового потока |
Резистивный метод | |
|
Давление газового потока |
Пьезорезистивный метод | |
|
Скорость газового потока |
Ультразвуковой (время прохождения ультразвуковых импульсов) метод | |
|
Объемный расход газа |
Расчетный метод |
Устройство сбора и передачи данных GTE-2501, рег. № 96464-25 |
|
Массовый, валовый и годовой выбросы |
К данному типу относится система, заводской № 25035435660001. Заводской номер нанесен типографским способом на табличку, размещенную на входной двери блока-контейнера. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование системы от несанкционированного доступа не предусмотрено, предусмотрен контроль доступа к входной двери блок-контейнера. В шкафу УСПД GTE установлена электронная пломба. Пломбирование средств измерений, входящих в состав системы, осуществляется в соответствии с описаниями типа на эти средства измерений.

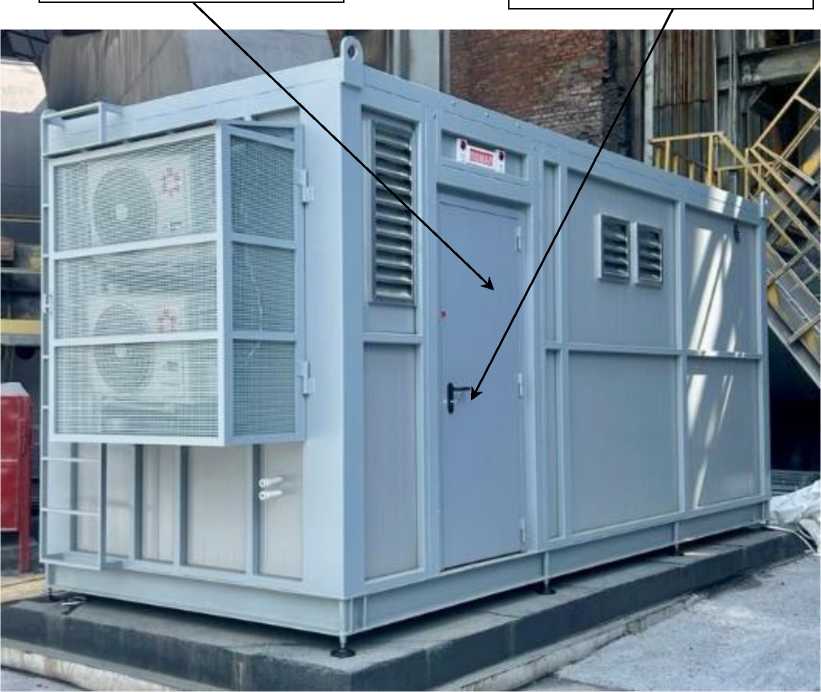

Внешний вид блока-контейнера с указанием места размещения заводского номера приведен на рисунке 1. Внешний вид информационной таблички приведен на рисунке 2.

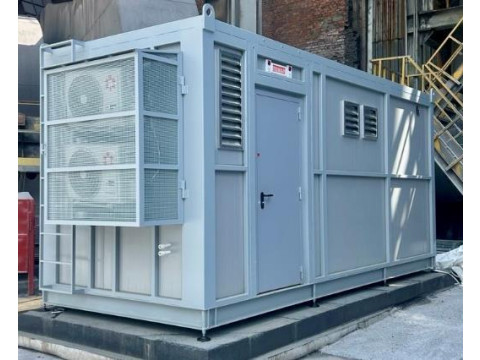

Место нанесения
заводского номера
Место ограничения доступа

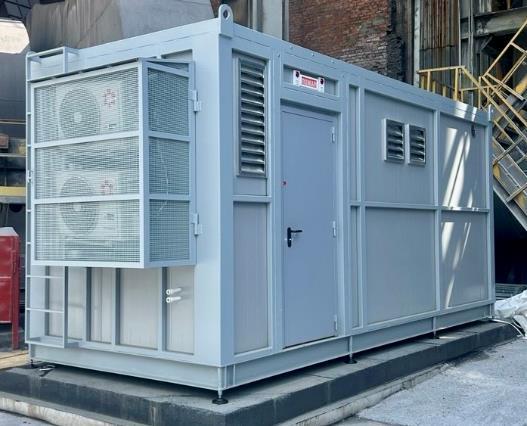

Рисунок 1 - Внешний вид блока-контейнера
ГРИНтех
инжиниринг
Hi ООО «гти» ® https://greente.ru/ Q 8(916)797-55-52 И infotaigreente.ru
Система автоматического контроля выбросов загрязняющих веществ в атмосферный воздух от газоочистки ВП-7 (автоматика) ПАО «Северсталь»
25035435660001
2025 г.
Рисунок 2 - Внешний вид информационной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) системы включает в себя ПО входящих в систему компонентов и ПО «САПФИР».
Встроенное ПО измерительных компонентов системы специально разработано изготовителями соответствующих средств измерений и обеспечивает передачу измерительной информации в УСПД GTE.
ПО «САПФИР» устанавливается на УСПД GTE и обеспечивает выполнение заявленных УСПД GTE функций, а также его параметрирование.
Метрологически значимая часть ПО «САПФИР» включает измерительные и расчетные компоненты общего ПО «САПФИР» и обеспечивает расчет объемного расхода отходящих газов, а также приведение результатов измерений массовой концентрации определяемых компонентов и объемного расхода отходящих газов к нормальным условиям, измерение текущего времени, вычисление разового, массового и валового выбросов, архивирование, визуализацию и передачу измерительной информации в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду, в установленном нормативными документами формате передачи данных, а также осуществляет передачу в информационные системы верхнего уровня.
Идентификационные данные ПО «САПФИР» приведены в таблице 2.
Таблица 2 - Идентификационные данные метрологически значимой части ПО «САПФИР»
|
Идентификационные данные (признаки) |
Значение |
|
Номер версии (идентификационный номер) |
v.1.0.0 |
|
Цифровой идентификатор |
5991c2a6ad16b224ba831372ae339899 d3926e83d744d485560b8cf7b00d393a |
|
Алгоритм вычисления цифрового идентификатора |
SHA256 |
Уровень защиты ПО - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические характеристики системы нормированы с учетом влияния ПО.
Технические характеристики
|
Таблица 3 - Метрологические характе |
ристики ИК | ||
|
Измерительный канал (определяемый компонент) |
Диапазон показаний |
Диапазон (поддиапазоны) измерений |
Пределы допускаемой абсолютной (абс.)/ относительной (отн.)/ приведенной (прив.) погрешности измерений |
|
Массовая концентрация пыли, мг/м3 |
от 1 до 500 |
от 1 до 500 |
±20 % (отн.) |
|
Массовая концентрация оксида азота (NO), мг/м3 |
от 0 до 480 |
от 0 до 65 включ. |
±25 % (прив.) |
|
св. 65 до 480 |
±(25,6-0,009^1)) % (отн.) | ||
|
Массовая концентрация диоксида азота (NO2), мг/м3 |
от 0 до 110 |
от 0 до 100 включ. |
±25 % (прив.) |
|
св. 100 до 110 |
±(25,6-0,006-С) % (отн.) | ||
|
Объемная доля паров воды (H2O), % |
от 0 до 40 |
от 0 до 10 включ. |
±10 % (прив.) |
|
св. 10 до 40 |
±10 % (отн.) | ||
|
Температура газопылевого потока отходящих газов, °C |
от 0 до +400 |
от 0 до +400 |
±2 °C (абс.) |
|
Абсолютное давление газопылевого потока отходящих газов (относительно 101,325 кПа), кПа |
от -10 до +10 |
от -10 до +10 |
±0,2 кПа (абс.) |
|
Скорость газопылевого потока отходящих газов, м/с |
от 0,05 до 40 |
от 0,5 до 40 |
±(0,03+0,03^V)2) м/с (абс.) |
|
1) С - измеренное значение массовой концентрации, мг/м3 2) V - скорость газового потока, м/с | |||
Таблица 4 - Метрологические характеристики ИК системы в условиях эксплуатации с учетом требований к диапазонам и погрешностям измерений, установленным в пунктах 3.1.3, 3.9, 3.10, 3.13 Постановления Правительства Российской Федерации от 02.06.2026 № 683_______________
|
Измерительный канал (определяемый компонент) |
Диапазон измерений |
Пределы допускаемой абсолютной (абс.)/ относительной (отн.) погрешности измерений |
|
Массовая концентрация пыли, мг/м3 |
от 1 до 500 |
±35 % (отн.) |
|
Массовая концентрация оксида азота (NO), мг/м3 |
от 46 до 480 |
±35 % (отн.) |
|
Массовая концентрация диоксида азота (NO2), мг/м3 |
от 71 до 110 |
±35 % (отн.) |
|
Температура газопылевого потока отходящих газов, °C |
от 100 до 160 |
±2 °C (абс.) |
|
Абсолютное давление газопылевого потока отходящих газов, кПа |
от 91,325 до 110 |
±0,2 кПа (абс.) |
|
Скорость газопылевого потока отходящих газов, м/с |
от 0,5 до 40 |
±9 % (отн.) |
|
Объёмный расход газопылевого потока отходящих газов в рабочих условиях, м3/с |
от 2,3 до 181 |
±9 % (отн.) |
Таблица 5 - Метрологические характеристики системы в части показателей выбросов
|
Наименование характеристики |
Значение |
|
Диапазоны измерений разовых выбросов загрязняющих веществ, г/с: - пыли - оксида азота (No) - диоксида азота (NO2) - суммы оксидов азота (NOx) |
от 0,0008 до 71 от 0,035 до 68 от 0,055 до 16 от 0,11 до 120 |
|
Диапазоны измерений массовых выбросов загрязняющих веществ, кг/ч: - пыли - оксида азота (NO) - диоксида азота (NO2) - суммы оксидов азота (NOx) |
от 0,003 до 256 от 0,13 до 246 от 0,2 до 56 от 0,391 до 433 |
|
Диапазоны измерений валовых (годовых) выбросов загрязняющих веществ, т/г: - пыли - оксида азота (NO) - диоксида азота (NO2) - суммы оксидов азота (NOx) |
от 0,02 до 2245 от 1,12 до 2155 от 1,72 до 494 от 3,43 до 3791 |
|
Пределы допускаемой относительной погрешности вычислений разовых, массовых и валовых (годовых) выбросов загрязняющих веществ, % |
±0,01 |
|
Пределы допускаемой относительной погрешности измерений разовых, массовых и валовых (годовых) выбросов загрязняющих веществ, % |
±50 |
Таблица 6 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания блок-контейнера трехфазным переменным током частотой (50±1) Гц, В |
380 |
|
Потребляемая мощность блок-контейнера, кВт, не более |
40 |
|
Масса блок-контейнера, кг |
4000 |
|
Габаритные размеры блок-контейнера (длинахширинахвысота), мм |
6000х2400х3000 |
|
Внутренний диаметр газохода, мм |
2400±1 |
|
Условия эксплуатации: - температура окружающей среды1), °С - относительная влажность (без конденсации), %, не более - атмосферное давление, кПа |
от -60 до +40 98 от 84 до 106,7 |
|
Условия эксплуатации внутри блок-контейнера: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84 до 106,7 |
|
1) Параметры электрического питания, условия эксплуатации средств измерений, установленных на газоходе, согласно описаниям типа на них. Для поддержания требуемых условий эксплуатации средств измерений, установленных на газоходе, применяются термостатичные защитные устройства (термочехлы и обогреваемые шкафы). | |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система автоматического контроля выбросов загрязняющих веществ в атмосферный воздух от газоочистки ВП-7 (автоматика) ПАО «Северсталь» |
_ |
1 шт. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Использование по назначению» паспорта.
Нормативные документы
Постановление Правительства Российской Федерации от 02.06.2026 № 683 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункты 3.1.3, 3.9, 3.10, 3.13);
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21.11.2023 № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.2025 № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10-2 до 1407 Па и Государственной поверочной схемы для средств измерений абсолютного давления»;
Приказ Федерального агентства по техническому регулированию и метрологии от 25.11.2019 № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ГОСТ Р 71505-2024 «Системы автоматического контроля выбросов и сбросов. Системы автоматического контроля выбросов. Общие положения»;
ГОСТ Р 70805-2023 «Автоматические измерительные системы для контроля выбросов загрязняющих веществ. Методика расчета массового выброса»;
ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».
