Термометры технические ТТЖ
| Номер в ГРСИ РФ: | 99430-26 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО "Первый термометровый завод", г. Москва |
Термометры технические ТТЖ предназначены для измерений температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99430-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 17.09.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Термометры технические | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТТЖ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
№1 №2 №3 №4 №5 №6 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1893 от
17.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 11626eca-4972-783f-e38f-d449c17d6118 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Первый термометровый завод», РОССИЯ, 16740, Смоленская обл., Руднянский р-н, п. Голынки, ул. Витебская, д. 1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-548-01-2026 ГСИ. Термометры технические ТТЖ. Методика поверки
(с 17.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99430-26: Описание типа
2026-99430-26.pdf
|
Скачать | 124.1 КБ | |
|
99430-26: Методика поверки
РТ-МП-548-01-2026
2026-mp99430-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Термометры технические ТТЖ предназначены для измерений температуры жидких и газообразных сред.
Описание
Конструктивно термометры технические ТТЖ состоят из капиллярной трубки с резервуаром, заполненным термометрической жидкостью. Капиллярная трубка защищена стеклянной оболочкой, внутрь которой вложена шкала, служащая для отсчета измеряемой температуры.
Принцип действия термометров технических ТТЖ основан на тепловом изменении объема термометрической жидкости в зависимости от температуры измеряемой среды.
Термометры технические ТТЖ изготавливаются в шести различных исполнениях с обозначением: №1, №2, №3, №4, №5, №6, отличающиеся метрологическими и техническими характеристиками. Термометры технические ТТЖ в зависимости от формы нижней части подразделяются на прямые (П) и угловые (У).
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящий из арабских цифр, наносится типографским способом на самоклеящуюся пленку в месте, указанном на рисунках 1, 2.
Общий вид термометров технических ТТЖ представлен на рисунках 1, 2.

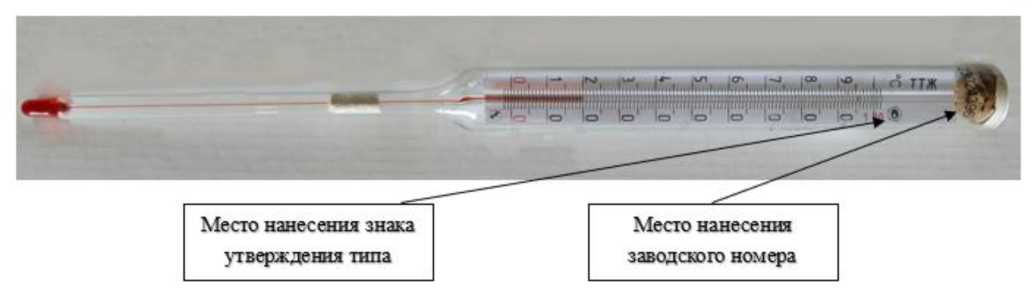

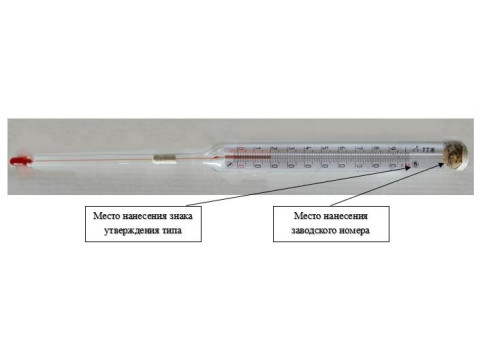

Рисунок 1 - Общий вид термометров технических ТТЖ прямых

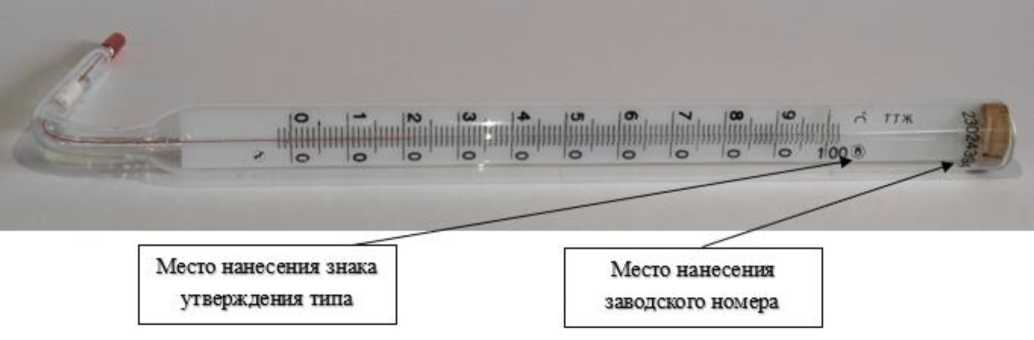

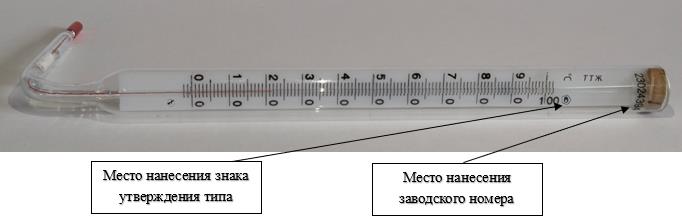

Рисунок 2 - Общий вид термометров технических ТТЖ угловых Пломбирование термометров технических ТТЖ не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Исполнение термометра |
Диапазон измерений температуры, °С |
Длина верхней части, мм, не более | ||
|
240 |
160 |
220 | ||
|
Цена деления*, °С | ||||
|
№1 |
от -35 до +50 |
0,5; 1,0 |
1,0 |
1,0 |
|
№2 |
от 0 до +50 |
0,5; 1,0 |
1,0 |
1,0 |
|
№3 |
от 0 до +100 |
0,5; 1,0 |
1,0 |
1,0 |
|
№4 |
от 0 до +150 |
1,0; 2,0 |
2,0 |
2,0 |
|
№5 |
от 0 до +160 |
1,0; 2,0 |
2,0 |
2,0 |
|
№6 |
от 0 до +200 |
1,0; 2,0 |
2,0 |
2,0 |
|
Пределы допускаемых абсолютных погрешностей измерений температуры при цене деления шкалы, °С | ||||
|
Диапазон измерений температуры, °С |
Цена деления 0,5 °С | |||
|
от -35 до 0 включ. |
±1,0 | |||
|
св.0 до +100 |
±1,0 | |||
|
Диапазон измерений температуры, °С |
Цена деления 1,0 °С | |||
|
от -35 до 0 включ. |
±1,5 | |||
|
св.0 до +100 включ. |
±1,0 | |||
|
св. +100 до +200 |
±2,0 | |||
|
Диапазон измерений температуры, °С |
Цена деления 2,0 °С | |||
|
от 0 до +100 включ. |
±2,0 | |||
|
св. +100 до +200 |
±4,0 | |||
|
* Конкретное значение цены деления приведено в паспорте | ||||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |||||
|
И |
сполнение термометра | |||||
|
№1 |
№2 |
№3 |
№4 |
№5 |
№6 | |
|
Условия эксплуатации: -температура окружающей среды, °С |
от -35 до +50 |
от 0 до +50 |
от 0 до +100 |
от 0 до +150 |
от 0 до +160 |
от 0 до +200 |
|
Исполнение термометра (П) |
№1, №2, №3, №4, №5, Л |
Г2б | ||||
|
Длина верхней части термометра, мм, не более |
160 |
240 |
220 | |||
|
Длина нижней части термометра *, мм, не более |
66; 103; 163; 253; 403 |
66; 103; 163;253; 403 |
60; 100; 160; 250; 400 | |||
|
Исполнение термометра (У) |
№1, №2, №3, №4, №5, Л |
66 | ||||
|
Длина верхней части термометра, мм, не более |
160 |
240 |
220 | |||
|
Длина нижней части термометра *, мм, не более |
104; 141; 201; 291; 441 |
104; 141; 201; 291; 441 |
110;150;210;300 | |||
Значение длины нижней части зависит от заказа
Знак утверждения типа
наносится на шкалу термометра и на титульный лист паспорта типографским способом.
Комплектность
|
Таблица 3 - Комплектность средства измерений | ||
|
Наименование |
Обозначение |
Количество |
|
Термометр технический |
ТТЖ |
1 шт. |
|
Паспорт |
ТТЖ ПС |
1 экз. |
|
Футляр |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 «Сведения о методах измерений» паспорта ТТЖ ПС.
Нормативные документы
Приказ Росстандарта от 29.01.2026 № 147 Об утверждении Государственного первичного эталона единицы температуры-кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры, часть 1, часть 2;
ТУ 26.51.51-103-95958556-2025 Термометры технические ТТЖ. Технические условия.
