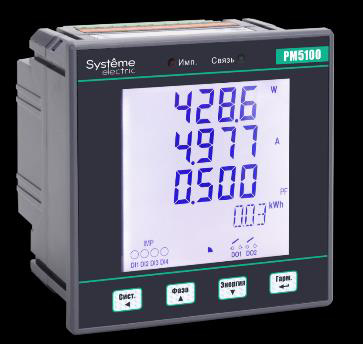

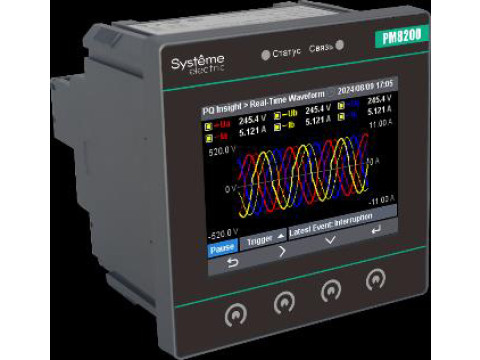

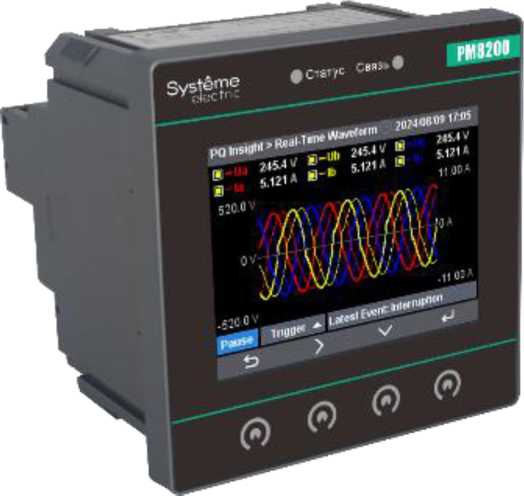

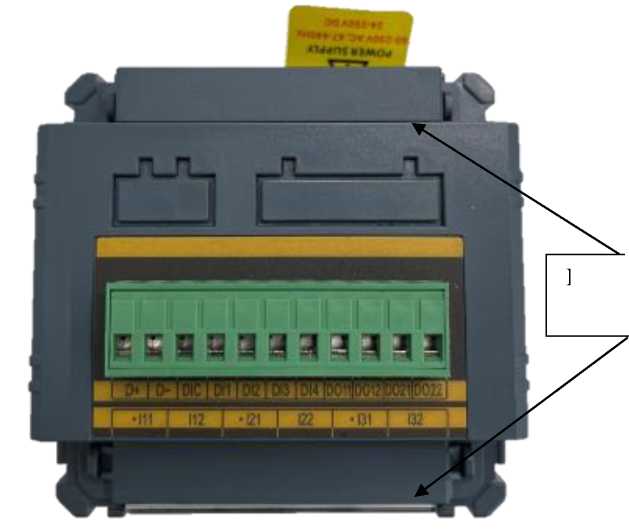

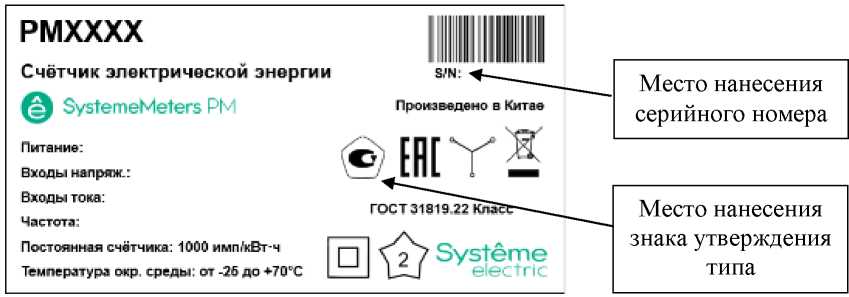

Счётчики электрической энергии многофункциональные трёхфазные SystemeMeters PM

Серия

Модификация

Описание

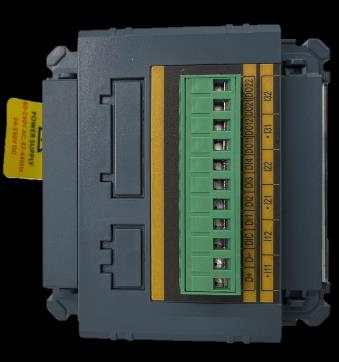

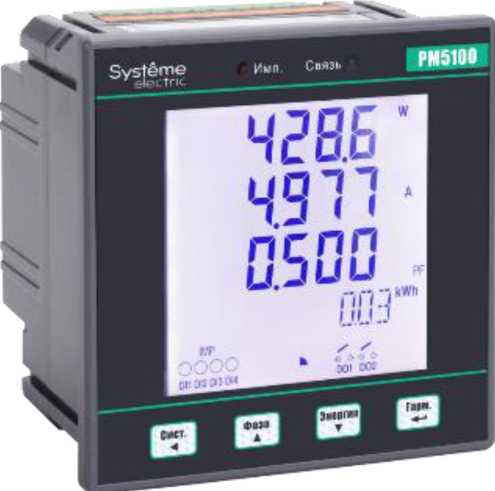

PM5100

PM5101

Счётчик класса точности по активной энергии 0,5S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5 А; без дополнительных входов/выходов

PM5102

Счётчик класса точности по активной энергии 0,5S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5 А; 4 дискретных входа; 2 дискретных выхода

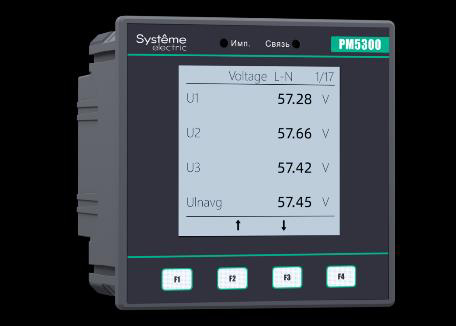

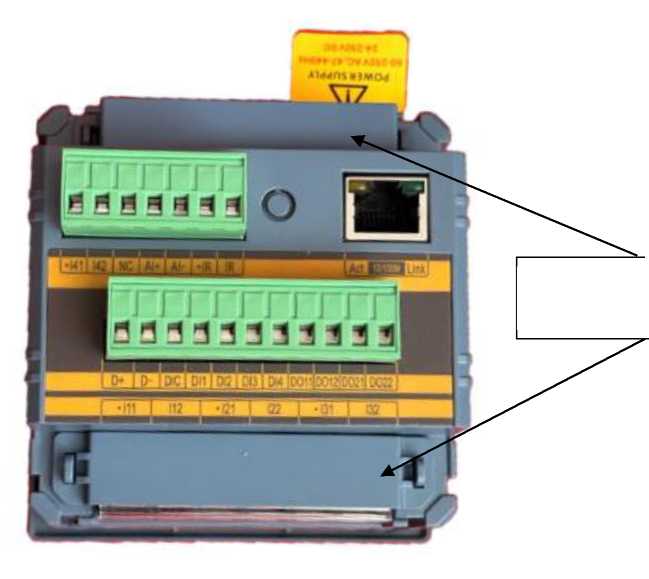

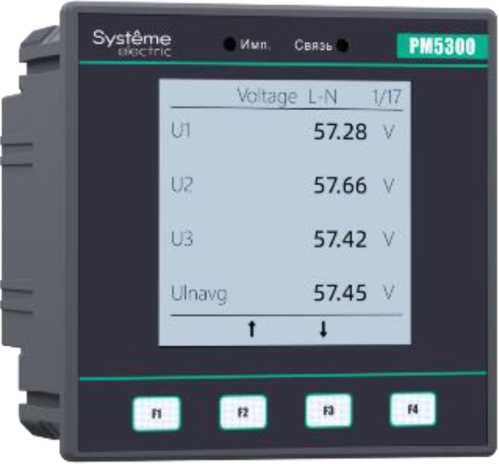

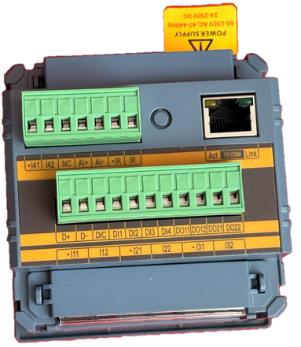

PM5300

PM5301

Счётчик класса точности по активной энергии 0,5S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5 А; 4 дискретных входа; 2 дискретных выхода

PM5302

Счётчик класса точности по активной энергии 0,5S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5 А;

4 дискретных входа; 2 дискретных выхода; 4-й вход измерения тока, аналоговый вход (от 0 до 20 мА или от 4 до 20 мА), вход измерения дифференциального тока утечки (от 0 до 0,5 мА)

PM5303

Счётчик класса точности по активной энергии 0,5S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А; 4 дискретных входа; 2 импульсных выхода (твердотельные реле)

PM5304

Счётчик класса точности по активной энергии 0,5S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); 4-й вход измерения тока, аналоговый вход (от 0 до 20 мА или от 4 до 20 мА), вход измерения дифференциального тока утечки (от 0 до 0,5 мА)

PM5305

Счётчик класса точности по активной энергии 0,5S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1 A; 4 дискретных входа; 2 дискретных выхода

PM5306

Счётчик класса точности по активной энергии 0,5S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 дискретных выхода; 4-й вход измерения тока, аналоговый вход (от 0 до 20 мА или от 4 до 20 мА), вход измерения дифференциального тока утечки (от 0 до 0,5 мА)

PM5307

Счётчик класса точности по активной энергии 0,5S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле)

Серия

Модификация

Описание

PM5308

Счётчик класса точности по активной энергии 0,5S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); 4-й вход измерения тока, аналоговый вход (от 0 до 20 мА или от 4 до 20 мА), вход измерения дифференциального тока утечки (от 0 до 0,5 мА))

PM5311

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 дискретных выхода

PM5312

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 дискретных выхода; 4-й вход измерения тока, аналоговый вход (от 0 до 20 мА или от 4 до 20 мА), вход измерения дифференциального тока утечки (от 0 до 0,5 мА)

PM5313

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле)

PM5314

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); 4-й вход измерения тока, аналоговый вход (от 0 до 20 мА или от 4 до 20 мА), вход измерения дифференциального тока утечки (от 0 до 0,5 мА)

PM5315

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1 A; 4 дискретных входа; 2 дискретных выхода

PM5316

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 дискретных выхода; 4-й вход измерения тока, аналоговый вход (от 0 до 20 мА или от 4 до 20 мА), вход измерения дифференциального тока утечки (от 0 до 0,5 мА)

PM5317

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле)

PM5318

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); 4-й вход измерения тока, аналоговый вход (от 0 до 20 мА или от 4 до 20 мА), вход измерения дифференциального тока утечки (от 0 до 0,5 мА)

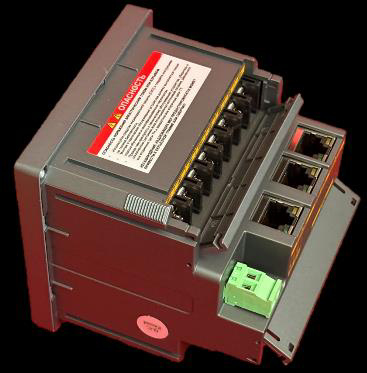

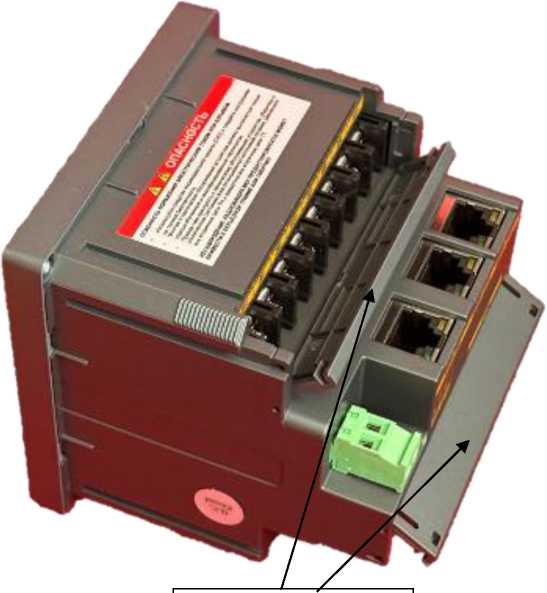

PM8200

PM8201

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А; 4 дискретных входа; 2 дискретных выхода; напряжение питания от 95 до 277 В (± 10%) постоянного/переменного тока

Серия

Модификация

Описание

PM8202

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 95 до 277 В (±10 %) постоянного/переменного тока

PM8203

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 дискретных выхода; напряжение питания от 20 до 60 В постоянного тока

PM8204

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 20 до 60 В постоянного тока

PM8205

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 дискретных выхода; напряжение питания от 95 до 277 В (±10 %) постоянного/переменного тока

PM8206

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 95 до 277 В (±10 %) постоянного/переменного тока

PM8207

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 дискретных выхода; напряжение питания от 20 до 60 В постоянного тока

PM8208

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 20 до 60 В постоянного тока

PM8213

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 дискретных выхода; напряжение питания от 95 до 277 В (±10 %) постоянного/переменного тока; ПКЭ по ГОСТ IEC 61000-4-30-2017 (класс S)

PM8214

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 95 до 277 В (±10 %) постоянного/переменного тока; ПКЭ по ГОСТ IEC 61000-4-302017 (класс S)

PM8215

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 дискретных выхода; напряжение питания от 20 до 60 В постоянного тока; ПКЭ по ГОСТ IEC 61000-4-302017 (класс S)

Серия

Модификация

Описание

PM8216

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 20 до 60 В постоянного тока; ПКЭ по ГОСТ IEC 61000-4-30-2017 (класс S)

PM8217

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 дискретных выхода; напряжение питания от 95 до 277 В (±10 %) постоянного/переменного тока; ПКЭ по ГОСТ IEC 61000-4-30-2017 (класс S)

PM8218

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 95 до 277 В (±10 %) постоянного/переменного тока; ПКЭ по ГОСТ IEC 61000-4-302017 (класс S)

PM8219

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 дискретных выхода; напряжение питания от 20 до 60 В постоянного тока; ПКЭ по ГОСТ IEC 61000-4-302017 (класс S)

PM8220

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 20 до 60 В постоянного тока; ПКЭ по ГОСТ IEC 61000-4-30-2017 (класс S)

PM8225

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 дискретных выхода; напряжение питания от 95 до 277 В (±10 %) постоянного/переменного тока; ПКЭ по ГОСТ IEC 61000-4-30-2017 (класс A)

PM8226

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 95 до 277 В (±10 %) постоянного/переменного тока; ПКЭ по ГОСТ IEC 61000-4-302017 (класс A)

PM8227

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 дискретных выхода; напряжение питания от 20 до 60 В постоянного тока; ПКЭ по ГОСТ IEC 61000-4-302017 (класс A)

PM8228

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 5А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 20 до 60 В постоянного тока; ПКЭ по ГОСТ IEC 61000-4-30-2017 (класс A)

Серия

Модификация

Описание

PM8229

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 дискретных выхода; напряжение питания от 95 до 277 В (±10 %) постоянного/переменного тока; ПКЭ по ГОСТ IEC 61000-4-30-2017 (класс A)

PM8230

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 95 до 277 В (±10 %) постоянного/переменного тока; ПКЭ по ГОСТ IEC 61000-4-302017 (класс A)

PM8231

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 дискретных выхода; напряжение питания от 20 до 60 В постоянного тока; ПКЭ по ГОСТ IEC 61000-4-302017 (класс A)

PM8232

Счётчик класса точности по активной энергии 0,2S по ГОСТ 31819.22-2012; номинал токоизмерительных входов 1А;

4 дискретных входа; 2 импульсных выхода (твердотельные реле); напряжение питания от 20 до 60 В постоянного тока; ПКЭ по ГОСТ IEC 61000-4-30-2017 (класс A)

Функция

РМ5100

РМ5300

РМ8200

Базовая модель

Класс S

Класс A

Измерение    линейного    напряжения

переменного тока

+

+

+

+

+

Измерение     фазного     напряжения

переменного тока

+

+

+

+

+

Измерение силы переменного тока (фазный ток)

+

+

+

+

+

Измерение силы переменного тока (ток нейтрали)

_

+

+

+

+

Измерение частоты переменного тока

+

+

+

+

+

Измерение   активной   электрической

мощности

+

+

+

+

+

Измерение реактивной электрической мощности

+

+

+

+

+

Измерение    полной    электрической

мощности

+

+

+

+

+

Измерение коэффициента мощности

+

+

+

+

+

Максимумы/минимумы измерений с метками времени

+

+

+

+

+

Функция

РМ5100

РМ5300

РМ8200

Базовая модель

Класс S

Класс A

Несимметрия тока/напряжения

+ (*)

+

+

+

+

Гармоники напряжения и тока (2 - 63)

+

+

+

+

+

К-фактор (**)

+

+

+

+

+

Крест-фактор (**)

+

+

+

+

+

THD-U; THD-I; TOHD-U; TOHD-I;

TEHD-U; TEHD-I

+

+

+

+

+

TDD/TDD Odd/TDD Even/(**)

+

+

+

+

+

Уставки по измерениям и настройка срабатывания по уставкам (**)

+

+

+

+

+

Определение направления развития аварии (**)

_

_

+

+

+

Постоянные составляющие U и I

_

_

_

+

+

Пусковой ток (**)

_

_

_

+

+

Журналы и статистические отчёты по параметрам качества электрической энергии по ГОСТ 32144-2013 (**)

_

_

_

+

+

Поддержка протоколов передачи данных семейства IEC 61850 (**)

_

_

_

+

+

Синхронизация времени по GPS и IRIG-B

_

_

_

+

+

iTrigger - мультифункция запуска процессов записи и переключения (**)

_

_

_

+

+

Напряжения сигналов, передаваемых по электрическим сетям

_

_

_

_

+

Спектральные составляющие 2-9 кГц (**)

_

_

_

_

+

Энергия по гармоникам (**)

_

_

_

_

+

Осциллограммы на дисплее прибора (**)

_

+

+

+

+

Запись осциллограмм по событию и сохранение в формате COMTRADE (**)

_

_

+

+

+

Аварийные осциллограммы в формате DWR (длительностью до 18200 периодов) по событию и сохранение в формате COMTRADE (**)

_

_

_

_

+

Параметр

РМ8200

Базовая модель

Класс S

Класс A

Отклонение частоты

+

+

+

Отклонение напряжения, отрицательное и положительное отклонение напряжения

+

+

+

Несимметрия напряжения и тока

+

+

+

Гармоники напряжения и тока (2-63)

+

+

+

Параметр

РМ8200

Базовая модель

Класс S

Класс A

Интергармоники напряжения и тока

_

+

+

Фликер

_

+

+

Напряжения сигналов в электрических сетях

_

_

+

Быстрые изменения напряжения (RVC)

_

+

+

Провалы, перенапряжения и прерывания напряжения

+

+

+

Переходные процессы

_

+

+

Значения тока

_

+

+

Идентификационные данные

Значение для серии

РМ5100

РМ5300

РМ8200

Идентификационное наименование ПО

-

-

-

Номер версии (идентификационный номер ПО)

2.ХХ.ХХ

6.ХХ.ХХ

1.ХХ.ХХ

Цифровой идентификатор ПО

-

Примечание:

Номер версии встроенного ПО состоит из двух частей:

- номер версии метрологически значимой части ПО (1.; 2.; 6. в зависимости от серии счётчиков);

- номер версии метрологически незначимой части ПО; где «X» может принимать целые значения в диапазоне от 0 до 9.

Наименование характеристики

Значение

Классы точности:

- по активной энергии по ГОСТ 31819.22-2012

- по реактивной энергии по ГОСТ 31819.23-2012

- по реактивной энергии1)

0,2S; 0,5S 2 0,5S

Номинальное среднеквадратическое значение фазного (линейного) напряжения переменного тока иф.ном( Uл.ном), В

3x57/100 3x230/400 3x400/690

Диапазон измерений среднеквадратических значений фазного напряжения переменного тока Uф.ном, В:

- для серии РМ5100 и РМ5300

- для серии РМ8200

от 10 до 2- Uф.ном от 4 до 800

Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного напряжения переменного тока Uф.ном, В, %:

- для серии РМ5100

- для серии РМ5300 (класс точности по активной энергии 0,5S)

- для серии РМ5300 (класс точности по активной энергии 0,2S)

- для серии РМ8200

±0,2 ±0,2

±0,1 ±0,1

Номинальное (максимальное) среднеквадратическое значение силы переменного тока 1ном (1макс), А

1 (2); 5 (10)

Диапазон измерений среднеквадратических значений силы переменного тока 1ном, А

от 0,001 • 1ном до 2 • 1ном

Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока 1ном, %: - фазный ток для серии РМ5100

- фазный ток и ток нейтрали для серии РМ5300 (класс точности по активной энергии 0,5S)

- фазный ток и ток нейтрали для серии РМ5300 (класс точности по активной энергии 0,2S)

- фазный ток и ток нейтрали для серии РМ8200

±0,2 ±0,2

±0,1

±0,1

Наименование характеристики

Значение

Стартовый ток, А:

- для счетчиков класса точности по активной энергии 0,2S и 0,5 S по ГОСТ 31819.22-2012

- для счетчиков класса точности по реактивной энергии 0,5S

- для счетчиков класса точности по реактивной энергии 2 по ГОСТ 31819.23-2012

0,001-1ном

0,001-1ном

0,003^ Iном

Диапазон измерений коэффициента мощности cosф

от -1 до 1

Пределы допускаемой относительной погрешности измерений коэффициента мощности, %:

- для серии РМ5100

- для серии РМ5300 (класс точности по активной энергии 0,5S)

- для серии РМ5300 (класс точности по активной энергии 0,2S)

- для серии РМ8200

±0,5 ±0,5 ±0,2 ±0,2

Диапазон измерений активной (полной) электрической мощности, Вт (ВЛ)

соответствуют диапазону измерений активной электрической энергии

Пределы допускаемой относительной основной погрешности измерений активной и полной электрической мощности, %

соответствуют пределам допускаемой относительной основной погрешности измерений активной электрической энергии

Диапазон измерений реактивной электрической мощности, Вар

соответствуют диапазону измерений реактивной электрической энергии

Пределы допускаемой относительной основной погрешности измерений реактивной электрической мощности, %

соответствуют пределам допускаемой относительной основной погрешности измерений реактивной электрической энергии

Средний температурный коэффициент при измерении активной, реактивной и полной электрической мощности, %/К

соответствует среднему температурному коэффициенту при измерении активной и реактивной электрической энергии

Номинальное значение частоты измерительной сети счётчика (Бном), Гц

50/60

Диапазон измерений частоты переменного тока, Гц - для серии РМ5100 и РМ5300

- для серии РМ8200

от 45 до 65

от 0,8'Ком до 1,2-Ком

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц:

- для серии РМ5100

- для серии РМ5300 (класс точности по активной энергии 0,5S)

- для серии РМ5300 (класс точности по активной энергии 0,2S)

- для серии РМ8200

±0,02 ±0,02 ±0,01 ±0,003

Измеряемый параметр

Диапазон измерений

Пределы допускаемой (абсолютной Л, относительной 6, %, приведенной Y1), %) погрешности

Класс

Положительное отклонение фазного (линейного) напряжения dU(+), %

от 0 до 50

±0,1 (Л)

А

±0,2 (Л)

S

Отрицательное отклонение фазного (линейного) напряжения <5U(.), %

от 0 до 90

±0,1 (Л)

А

±0,2 (Л)

S

Отклонение частоты Af, Гц

от -7,5 до +7,5

±0,003 (Л)

А/S

Среднеквадратическое значение напряжения обратной U2, нулевой U0 последовательности, В

от 0 до 0,5-Uном

±0,0015- Uном (Л)

А

±0,003^ ином (Л)

S

Суммарный коэффициент гармонических составляющих фазного напряжения, THD2), %

от 0 до 100 при 0,1' Uном < U < Uмакс

±0,05 • ином/ и(1) (Л) для КU < Uном/ U(1) ±5,0 (5) для Ки > ином/ и(1)

А/S

Коэффициент несимметрии напряжений по прямой последовательности Кiu, %

от 0 до 50

±0,15 (Л)

для 0,5^ Uном < U < Uмакс

А

±0,30 (Л)

для 0,5^ Uном < U < Uмакс

S

Коэффициент несимметрии напряжений по обратной последовательности К2U, %

от 0 до 50

±0,15 (Л)

для 0,5- Uном< и < Uмакс

А

±0,30 (Л)

для 0,5- Uном< и < Uмакс

S

Коэффициент несимметрии напряжений по нулевой последовательности К0и, %

от 0 до 50

±0,15 (Л)

для 0,5- Uном< и < Uмакс

А

±0,30 (Л)

для 0,5- Uном< и < Uмакс

S

Среднеквадратическое значение п-ой гармонической составляющей фазного (линейного) напряжения U(n)(n=2...50), В

от 0 до ином при 0,1' Uном < U < Uмакс

±0,05 (Y)

для и(n) < 0,01- ином ±5,0 (5)

для и(n) > 0,01- ином

А/S

Измеряемый параметр

Диапазон измерений

Пределы допускаемой (абсолютной Л, относительной 6, %, приведенной у1), %) погрешности

Класс

Коэффициент п-ой гармонической составляющей фазного (линейного) напряжения КU(n) (n=2...50), %

от 0 до 100 при 0,1' Uном < U < Uмакс

±0,05- ином/ и(1) (Л) для КU(n) < ином/ и(1) ±5,0 (5) для КU(n) > ином/ и(1)

А/S

Среднеквадратическое значение т -ой интергармонической составляющей фазного (линейного) напряжения Uisg(m) (m=0,5...49,5), В

от 0 до 0,5- ином

±0,05 (у)

для и(n) < 0,01- ином

±5,0 (5)

для иisg(m) > 0,01' ином

А/S

Среднеквадратическое значение силы переменного тока обратной 12, нулевой 10 последовательности, А

от 0 до 0,5-1ном

±0,0015-1ном (Л)

А

±0,003^ Iном (Л)

S

Среднеквадратическое значение п-ой гармонической составляющей силы переменного тока 1(n), А

от 0 до Iном при 0,01'Iном < I < Iмакс

±0,05 (Y) для I(n) < 0,01-1ном ±5,0 (5) для I(n) > 0,01-1ном

А/S

Коэффициент п-ой гармонической составляющей тока (пофазно) КI(n) %

от 0 до 100 при 0,01'Iном < I < Iмакс

±0,05-1ном/1(1) (Л) для КI(n) < Iном/1(1) ±5,0 (5)

для КI(n) > Iном/1(1)

А/S

Суммарный коэффициент гармонических составляющих силы тока, THD2), %

от 0 до 100 при 0,01'Iном < I < Iмакс

±0,05-1ном/1(1) (Л) для КI < Iном/1(1) ±5,0 (5) для КI > Iном/1(1)

А/S

Коэффициент несимметрии тока по прямой последовательности К1I, %

от 0 до 50

±0,15 (Л)

А

±0,3 (Л)

S

Коэффициент несимметрии тока по обратной последовательности К2I, %

от 0 до 50

±0,15 (Л)

А

±0,30 (Л)

S

Коэффициент несимметрии тока по нулевой последовательности К0Ь %

от 0 до 50

±0,15 (Л)

А

±0,30 (Л)

S

Среднеквадратическое значение т -ой интергармонической составляющей фазного тока Iisg(m) (m=0,5...49,5), А

от 0 до 0,5-1ном

±0,005^ Iном (Л) для Iisg(m) < 0,01’Iном ±5,0 (5) для Iisg(m) > 0,01’ Iном

А/S

Измеряемый параметр

Диапазон измерений

Пределы допускаемой (абсолютной Д, относительной 6, %, приведенной Y1), %) погрешности

Класс

Напряжения информационных сигналов в электрических сетях (для сигналов ниже 3 кГц), % от Uном

от 0 до 15

±0,15 (Д) для 0,01-ином < U < 0,03^ном

±5,0 (Д) для 0,03-ином < U < 0,15-ином

А

Значение быстрого изменения напряжения Д Uss , В

от 0,01- Uном до 0,5-Uном

±0,1 (Д)

А

±0,2 (Д)

S

Параметры провалов и перенапряжений; фликера

Длительность провала напряжения Atп, с

от 0,01 до 60

±0,01 (Д)

А/S

Глубина провала напряжения SUп, %

от 1 до 99

±0,2 (Д)

А

±1,0 (Д)

S

Длительность прерывания напряжения Atпрер, с

от 0,02 до 60

±0,1 (Д)

А/S

Глубина прерывания напряжения SUп, %

от 0 до 50

±0,2 (Д)

А

±1,0 (Д)

S

Длительность временного перенапряжения Atпер, с

от 0,01 до 60

±0,01 (Д)

А/S

Перенапряжение, %

от 101 до 200

±0,002 (Д)

А

от 101 до 200

±0,01 (Д)

S

Кратковременная Рst и длительная Р Lt доза фликера, отн. ед.

от 0,2 до 10

±5 (5)

А

от 0,4 до 4

±10 (5)

S

1) При расчете приведенной погрешности в качестве нормирующего значения принимается номинальное.

2) в том числе TOHD - нечётных гармонических составляющих и TEHD - чётных гармонических составляющих напряжения и силы тока.

U(1)- среднеквадратическое значение напряжения основной частоты, В.

I( 1)- среднеквадратическое значение силы переменного тока основной частоты, А.

Значение силы переменного тока, А

Коэффициент simp (при индуктивной или емкостной нагрузке)

Пределы допускаемой основной относительной погрешности, %

При симметричной нагрузке

0,01Пном < I < 0,05^1ном

1,00

±1,0

0,05^1ном < I < 1макс

±0,5

0,05^1ном < I < 0,10^1ном

0,50

±1,0

0,10^1ном < I < 1макс

±0,5

При однофазной нагрузке

0,05^1ном < I < 1макс

1,00

±0,6

0,10^1ном < I < 1макс

0,50

±1,0

Значение силы переменного тока (при симметричной нагрузке) для счётчиков, А

Коэффициент sino (при индуктивной или емкостной нагрузке)

Пределы допускаемой дополнительной относительной погрешности, %

0,02 • Iном ^ I ^ Iмакс

1,0

±0,25

0,05' Iном ^ I ^ Iмакс

0,5

±0,50

Примечание - Для диапазонов напряжения от минус 20 % до минус 10 % и от плюс 10 % до плюс15 % пределы дополнительной погрешности при измерении реактивной электрической энергии могут в три раза превышать пределы, приведённые в таблице. При напряжении ниже 0,8' Uном погрешность счётчика может меняться в пределах от плюс 10 % до минус 100 %.

Значение силы переменного тока (при симметричной нагрузке) для счётчиков, А

Коэффициент sino (при индуктивной или емкостной нагрузке)

Пределы допускаемой дополнительной относительной погрешности, %

0,02 • Iном ^ I ^ Iмакс

1,0

±0,25

0,05' Iном ^ I ^ Iмакс

0,5

±0,50

Влияющая величина

Значение силы переменного тока (при симметричной нагрузке) для счётчиков, А

Коэффициент sino (при индуктивной нагрузке)

Пределы допускаемой дополнительной относительной погрешности, %

Постоянная магнитная индукция внешнего происхождения

Iном

1,0

±2,0

Магнитная индукция внешнего происхождения, величиной 0,5 мТл

±1,0

Воздействие       радиочастотного

электромагнитного поля

±2,0

Воздействие кондуктивных помех, наводимых радиочастотным полем

±2,0

Воздействие        наносекундных

импульсных помех

±2,0

Устойчивость к колебательным затухающим помехам

±2,0

Влияющая величина

Значение силы переменного тока (при симметричной нагрузке) для счётчиков, А

Коэффициент sino (при индуктивной нагрузке)

Пределы допускаемой дополнительной относительной погрешности, %

Функционирование вспомогательных частей

0,05-Iном

1,0

±0,5

Гармоники в цепях тока и напряжения

0,5' Iмакс

1,0

±2,5

Значение силы переменного тока (при симметричной нагрузке) для счётчиков, А

Коэффициент sino (при индуктивной или емкостной нагрузке)

Средний температурный коэффициент, %/К

0,05 • Iном ^ I ^ Iмакс

1,0

0,03

0,10'Iном ^ I ^ Iмакс

0,5

0,05

Наименование характеристики

Значение

Параметры электрического питания:

- для серий РМ5100 и РМ5300

- напряжение переменного тока, В:

- частота переменного тока, Гц

- напряжение постоянного тока, В:

- для серии РМ8200 модификаций PM8201; PM8202; PM8205; PM8206; PM8213; PM8214; PM8217; PM8218; PM8225; PM8226; PM8229; PM8230

- напряжение переменного тока, В:

от 54,0 до 275,0 от 47,0 до 63,0 от 21,6 до 275,0

от 85,5 до 304,7

- частота переменного тока, Гц

- напряжение постоянного тока, В:

- для серии РМ8200 модификаций PM8203; PM8204; PM8207;

PM8208; PM8215; PM8216; PM8219; PM8220; PM8227; PM8228;

PM8231; PM8232

- напряжение постоянного тока, В

от 47,0 до 63,0 от 85,5 до 304,7

от 20,0 до 60,0

Постоянная счётчика в режиме телеметрии, имп./(кВт^ч) или имп./(квар^ч)

1000

Постоянная счётчика в режиме поверки, имп./(вар^ч) или имп./(квар^ч)

1000

Активная (полная) электрическая мощность, потребляемая цепью напряжения переменного тока счётчиков на каждую фазу, Вт (ВА), не более

- для серий PM5100 и PM5300

- для серии PM8200

0,02 0,5

Полная электрическая мощность, потребляемая цепью переменного тока счётчика на каждую фазу, В^А, не более -    для серий PM5100 и PM5300

-    для серии PM8200

0,15

0,75 (для входа 5 А) 0,5 (для входа 1 А)

Наименование характеристики

Значение

Габаритные размеры (длинахширинахвысота), мм, не более -    для серий РМ5100 и РМ5300

-    для серии РМ8200

96,0х83,6х96,0

96,0х95,0х96,0

Масса, кг, не более

-    для серийРМ5100 и РМ5300

-    для серии РМ8200

0,46

0,56

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность, %

от -25 до +70 до 95

Наименование характеристики

Значение

Средний срок службы, лет

30

Средняя наработка на отказ, ч

325 000

Наименование

Обозначение

Количество

Счётчики     электрической     энергии

многофункциональные трёхфазные

SystemeMeters PM

1 шт.

Руководство по эксплуатации*

-

1 экз.

Паспорт

-

1 экз.

Заводской протокол проверки устройства

-

1 экз.

Заводской протокол проверки точности измерения

-

1 экз.

* - Поставляется в электронном виде (доступно для скачивания на сайте https://systeme.ru/products/kachestvo-elektroenergii/systememeters-pm)
