Уровнемеры радиоволновые УЛМ-Р
| Номер в ГРСИ РФ: | 99443-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | ЗАО "ЛИМАКО", г.Тула |
Уровнемеры радиоволновые УЛМ-Р (далее - уровнемеры) предназначены для непрерывных бесконтактных измерений уровня в закрытых и открытых резервуарах жидких и сыпучих продуктов во взрывоопасных зонах подземных выработок шахт и их наземных строений, опасных по рудничному газу и (или) пыли.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99443-26 | |||||||||||||||
| Действует | по 23.09.2031 | |||||||||||||||
| Наименование | Уровнемеры радиоволновые | |||||||||||||||
| Модель | УЛМ-Р | |||||||||||||||
| Модификации |
УЛМ-Р-Х1-Х2-Х3, где: Х1 – модификация уровнемера Х2 – исполнение по типу кабельного ввода № 1 Х3 – исполнение по типу кабельного ввода № 2 На испытания представлены: УЛМ-Р-3-В-Z УЛМ-Р-3-Н-М УЛМ-Р-5-Н-Z УЛМ-Р-5-В-В |
|||||||||||||||
| Приказы |
№1933 от
23.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0aee5e6a-19ff-557a-09b4-8167c3c72766 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
АО «ЛИМАКО», РОССИЯ, 300028, Тульская область, г. Тула, ул. Болдина, д. 94
Поверка
| Методика поверки / информация о поверке |
МП-746-2025 ГСИ. Уровнемеры радиоволновые УЛМ-Р. Методика поверки
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
для модификации УМЛ-Р-3
3 года
для модификации УЛМ-Р-5
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99443-26: Описание типа
2026-99443-26.pdf
|
Скачать | 221 КБ | |
|
99443-26: Методика поверки
МП-746-2025
2026-mp99443-26.pdf
|
Скачать | 3.4 MБ |
Описание типа
Назначение
Уровнемеры радиоволновые УЛМ-Р (далее - уровнемеры) предназначены для непрерывных бесконтактных измерений уровня в закрытых и открытых резервуарах жидких и сыпучих продуктов во взрывоопасных зонах подземных выработок шахт и их наземных строений, опасных по рудничному газу и (или) пыли.
Описание
Уровнемеры работают по принципу FMCW-радиолокации (англ. Frequency-Modulated Continuous Wave - частотно-модулированная непрерывная волна). Уровнемер непрерывно формирует частотно-модулированный высокочастотный сигнал, который излучается антенной в направлении поверхности продукта и принимается обратно после отражения. Информационным параметром для определения расстояния является разность частот излучаемого и принятого сигналов. Принятый сигнал оцифровывается и обрабатывается цифровым процессором (далее - DSP). С использованием преобразования Фурье и адаптивных алгоритмов обработки и шумоподавления DSP определяет разностную частоту, используемую для вычисления расстояния до поверхности продукта. Уровень продукта вычисляется как разность между высотой установки уровнемера и измеренным расстоянием.
Измеренное значение преобразуется в выходные сигналы: аналоговый сигнал в виде силы постоянного тока от 4 до 20 мА и цифровые кодированные сигналы по протоколам HART и Modbus RTU (интерфейс RS-485). Снятие результатов измерений осуществляется по токовому выходному сигналу и (или) по цифровым выходным сигналам.
Конструктивно уровнемеры состоят из блока электроники и антенны. Блок электроники содержит DSP для обработки сигналов и преобразования результатов измерений в выходные сигналы, а также клеммную колодку для подключения внешнего питания и интерфейсных линий. Присоединение к технологическому процессу осуществляется при помощи фланца. В электронном блоке уровнемеров имеется модуль самодиагностики, контролирующий работоспособность уровнемера.
Уровнемеры имеют взрывозащищённое исполнение. На информационной табличке на корпусе уровнемеров указаны параметры взрывоопасной зоны их применения.
В зависимости от конструктивных особенностей, а также значений технических и метрологических характеристик, выпускаются различные модификации и исполнения уровнемеров. Обозначение модификации и исполнения в виде буквенно-цифрового кода указывается в паспорте уровнемера и на информационной табличке, размещенной на корпусе его электронного блока, и имеет следующую структуру:
УЛМ-Р-Х1-Х2-Х3,
где: Х1 - модификация уровнемера (точность измерений уровня): 3 или 5 (мм);
Х2 - исполнение по типу кабельного ввода № 1: H (для кабеля без брони),
B (для бронированного кабеля), Z (заглушка);
Х3 - исполнение по типу кабельного ввода № 2: M (для кабеля без брони),
B (для бронированного кабеля), Z (заглушка).

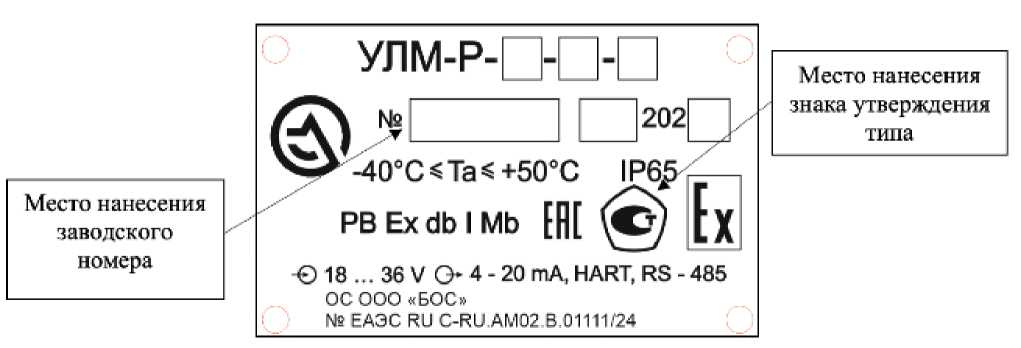

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на информационную табличку методом гравировки или ударным клеймом. Общий вид информационной таблички представлен на рисунке 1.
Рисунок 1 - Общий вид информационной таблички с указанием мест нанесения заводского номера и знака утверждения типа

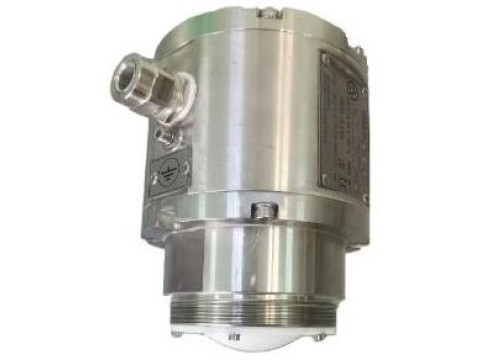

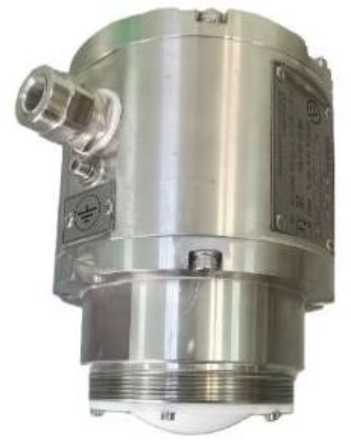

Нанесение знака поверки на средство измерений не предусмотрено. Общий вид уровнемеров представлен на рисунке 2.
Рисунок 2 - Общий вид уровнемеров
Пломбирование средств измерений от несанкционированного доступа не производится.
Программное обеспечение
Уровнемеры используют встроенное (внутреннее) программное обеспечение (далее - ПО).
Внутреннее ПО является метрологически значимым, устанавливается на заводе-изготовителе в защищённую от перезаписи область энергонезависимой памяти и выполняет функции обработки сигналов от антенны, их пересчёта в результаты измерений, формирования выходных аналоговых (в виде силы тока от 4 до 20 мА) и цифровых (HART, Modbus RTU) сигналов, проведения самодиагностики, а также передачи данных на верхний уровень. Конструкция уровнемеров исключает возможность несанкционированного влияния на внутреннее ПО и измерительную информацию.
Метрологические характеристики нормированы с учетом влияния внутреннего ПО.
Идентификационные данные внутреннего ПО приведены в таблице 1.
Т а б л и ц а 1 - Идентификационные данные внутреннего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ULM |
|
Номер версии (идентификационный номер) ПО |
01.xxx.xxx 1), 2) |
|
Цифровой идентификатор ПО |
отсутствует |
|
1) Цифровое значение «01» идентификационный номер метрологически значимой части внутреннего ПО. 2) Переменные «xxx» - цифровое значение от «000» до «999» и представляют собой идентификатор версии служебной части внутреннего ПО и не идентифицируют метрологически значимую часть ПО. | |
Внешнее ПО не является метрологически значимым, устанавливается на персональный компьютер и предназначено для взаимодействия с уровнемерами в процессе эксплуатации и обеспечивает визуализацию измерительных данных, конфигурирование, диагностику уровнемеров и проверку работоспособности. Внешнее ПО является общедоступным и доступно для загрузки с официального сайта изготовителя, либо может быть предоставлено по запросу изготовителя или его официальными представителями. Доступ к внутреннему ПО уровнемера аппаратно и программно закрыт для внешнего ПО.
Идентификационные данные внешнего ПО приведены в таблице 2.
Т а б л и ц а 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
УЛМ Конфигуратор |
|
Номер версии (идентификационный номер) ПО, не ниже |
8.xxx 1) |
|
Цифровой идентификатор ПО |
отсутствует |
|
1) Переменные «xxx» - цифровое значение от «000» до «999» и представляют собой идентификатор версии служебной части внешнего ПО. | |
Защита внутреннего ПО и результатов измерений от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014.
Технические характеристики
Т а б л и ц а 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня 1), мм 2) |
от 600 до 40000 |
|
Пределы допускаемой абсолютной погрешности измерений уровня для цифровых кодированных выходных сигналов 3), мм: - модификация УЛМ-Р-3 - модификация УЛМ-Р-5 |
±3 ±5 |
|
Диапазон преобразований уровня в токовый выходной сигнал, мА 4) |
от 4 до 20 |
|
Пределы допускаемой приведённой погрешности преобразования измеренного значения уровня в аналоговый унифицированный токовый выходной сигнал 3), % от D а 5) |
±0,25 |
|
1) Расстояния от базовой плоскости антенны уровнемера до поверхности измеряемой (контролируемой)среды. 2) Указан максимально возможный диапазон измерений. Фактические минимальное и максимальное значения границ диапазона измерений, установленные для применения конкретного уровнемера (в пределах разницы между максимальным и минимальным значениями границ максимально возможного диапазона измерений), приведены в паспорте. 3) В диапазоне рабочих температур. 4) Диапазон преобразований уровня в токовый выходной сигнал устанавливается независимо от диапазона измерений уровня. Фактические минимальное и максимальное значения границ уровня, соответствующие токовому выходному сигналу 4 мА и 20 мА, должны находиться в пределах границ диапазона измерений уровня, установленного для применения, а также могут совпадать с его минимальным и максимальным значениями границ, и приведены в паспорте. 5) D а - разность между максимальным и минимальным значениями токового выходного сигнала, мА, которой соответствует разность между максимальным и минимальным значениями уровня, мм, установленными для применения конкретного уровнемера и приведёнными в паспорте. П р и м е ч а н и е - При снятии результатов измерений по токовому выходному сигналу пределы допускаемой абсолютной погрешности измерений уровня определяются как алгебраическая сумма предела допускаемой абсолютной погрешности цифрового кодированного выходного сигнала и приведённого к абсолютному виду предела допускаемой приведённой погрешности преобразования в токовый выходной сигнал. | |
Т а б л и ц а 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока 1), В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более |
6 |
|
Выходные сигналы: - аналоговый 2): - силы постоянного тока, мА - цифровой: - протоколы связи: |
от 4 до 20 Modbus RTU3); HART |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха 4), %, не более - атмосферное давление, кПа |
от -40 до +50 95 от 84 до 106 |
|
Габаритные размеры (высота х диаметр)5), мм, не более |
200 х 135 |
|
Масса 5), кг, не более |
11 |
|
Маркировка взрывозащиты |
PB Ex db I Mb |
|
Степень защиты оболочки от внешних воздействий по ГОСТ 14254-2015 |
IP65 |
|
1) Рабочий диапазон напряжения питания. Стандартное (базовое) напряжение питания: (24±2,4) В. 2) Сигнал с поддержкой цифрового протокола HART. 3) Проводной интерфейс промышленной связи RS-485. 4) При температуре +35 °С, без конденсации влаги. 5) Без учета присоединительного фланца и кабельных вводов. | |
Т а б л и ц а 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
|
Средняя наработка на отказ 1), ч, не менее |
130000 |
|
1) При соблюдении правил эксплуатации. | |
Знак утверждения типа
наносится методом термопечати на металлическую основу информационной таблички, закрепленной на корпусе уровнемера, а также методом печати на титульные листы руководства по эксплуатации и паспорта.
Комплектность
а б л и ц а 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. / экз. |
|
Уровнемер радиоволновый 1) |
УЛМ-Р |
1 |
|
Руководство по эксплуатации 2) |
УЛМ4.Р0.000РЭ |
1 |
|
Паспорт |
УЛМ4.Р0.000ПС |
1 |
|
1) Фактические обозначение модификации и исполнение указаны в паспорте и на информационной табличке на корпусе уровнемера. 2) Допускается поставлять один экземпляр на партию в один адрес отгрузки. | ||
Сведения о методах измерений
приведены в разделах «6 Начальная настройка и ввод в эксплуатацию» и «7 Информация о работе прибора» руководства по эксплуатации УЛМ4.Р0.000РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
УЛМ4.Р0.000ТУ «Уровнемеры радиоволновые УЛМ-Р. Технические условия».
