Система измерений количества нефтепродуктов на автомобильном наливном пункте ЛПДС «Тихорецкая»

Назначение

Система измерений количества нефтепродуктов на автомобильном наливном пункте ЛПДС «Тихорецкая» (далее по тексту - система) предназначена для измерений и регистрации массы нефтепродуктов при их наливе в автомобильные цистерны на автомобильном наливном пункте ЛПДС «Тихорецкая», Краснодарский край, Тихорецкий район.

Описание

Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта и состоящей из двенадцати стояков налива (десять нижних и два верхних) и системы сбора и обработки информации.

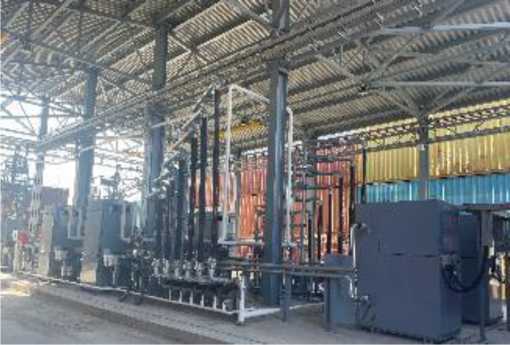

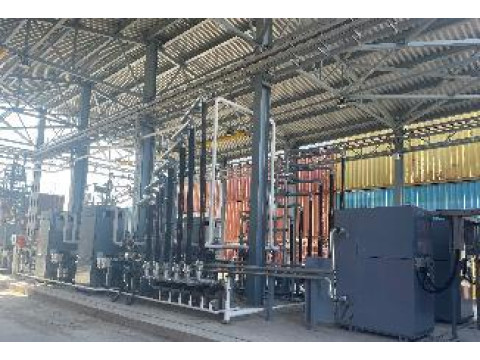

Система реализует прямой метод динамических измерений массы нефтепродуктов с применением массовых преобразователей расхода. Принцип действия системы измерения количества нефтепродуктов основан на получении измерительной информации от средств измерений из состава системы, обработки результатов измерений, индикации и регистрации результатов измерений и результатов их обработки. Общий вид системы представлен на рисунке 1.

Рисунок 1 - Общий вид системы

Система, заводской номер 708, позволяет регистрировать объем, массу, температуру, плотность нефтепродуктов по каждой автомобильной цистерне при каждом наливе. Система может выдавать управляющие и аварийные сигналы, формировать отчеты и выдавать их на печать.

Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с документацией на систему и ее составные части.

В состав системы входят:

- два поста налива (1 остров налива) на базе наливных стояков (два стояка верхнего налива и десять стояков нижнего налива);

- измерительной системы;

- десять насосных агрегатов;

- система автоматизации;

- емкости для сбора утечек и дренажа;

- технологическая обвязка;

- установка измерительная УПМ-М-2000 на прицепе (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 79292-20);

Посты налива изготовлены на базе наливных стояков С - 4ВНГ.

В состав измерительной системы входят:

- десять счетчиков-расходомеров массовых МЛ-80 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 75212-19) одновременного отпуска нефтепродукта в 2 автоцистерны;

- система обработки информации (СОИ) для сбора, индикации и регистрации результатов измерений.

Система обработки информации состоит из:

- шкафы контроллеров связи АСН.1 - АСН.10;

- шкафа АПНН.КЦ;

- шкафа АПНН.УСО.1;

- шкафа ИВК ТН-01 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 67527-17; (далее по тексту - ИВК);

- шкаф серверный;

- АРМ-оператора АНП.

Шкафы контроллеров связи АСН.1 - АСН.10 установлены непосредственно на постах налива, по одному на каждом. В состав каждого шкафа контроллера связи входит контроллер, который обеспечивает сбор данных о состоянии технологического оборудования (положении наливных консолей, перекидных трапов, кнопок управления насосными агрегатами и т.п.) и формирования сигналов управления. Обмен информацией между контроллерами связи АСН.1 - АСН.10 и контроллерами шкафа АПНН.КЦ осуществляется по цифровому протоколу Modbus RTU.

Ш каф АПНН.УСО.1 установлен в операторной. В состав шкафа АПНН.УСО.1 входит контроллер, который управляет насосами. Обмен информацией между контроллером шкафа АПНН.УСО.1 и контроллерами шкафа АПНН.КЦ осуществляется по сети Ethernet по протоколу Modbus TCP.

Контроллер АПНН.КЦ обеспечивает управление технологическими процессами и организацию связи по каналам информационного обмена данными между составными частями системы.

ИВК и АРМ-оператора АНП установлен в операторной и предназначен для организации процесса налива и регистрации результатов измерений, а также другой информации о состоянии системы, и передачи этих данных в вышестоящие системы. АРМ-оператора АНП состоит из ПЭВМ с программным обеспечением.

В состав системы автоматизации входят:

- устройство заземления и контроля, для заземления, отвода статического электричества и контроля цепи заземления в процессе налива НП;

- датчики положения консолей верхнего/нижнего налива;

- датчики парковочного положения стояка верхнего налива;

- датчики парковочного положения консоли нижнего налива;

- датчики положения трапов;

- датчики перелива при верхнем наливе;

- мониторы перелива нижнего налива;

- системы управления шлагбаумом и светофором;

- устройства отображения и управления (информационные табло и посты управления);

- исполнительные механизмы (клапаны большого и малого расхода, клапаны отсекатели, клапаны сброса воздуха при опорожнении стояка).

Результаты измерения объема нефтепродуктов используются для пуска, регулировки расхода и окончания операции налива автомобильной цистерны с помощью электроуправляемого клапана-отсекателя.

Система позволяет регистрировать объем, массу, температуру, плотность нефтепродуктов по каждой автомобильной цистерне при каждом наливе. Система может выдавать управляющие и аварийные сигналы, формировать отчеты и выдавать их на печать.

Результаты измерений хранятся в АРМ-оператора АНП и могут быть выведены на показывающее устройство АРМ-оператора АНП, на печать, а также быть переданы по сети ETHERNET.

Заводской номер системы в цифровом формате нанесен на информационную табличку, представленную на рисунке 2, закрепленную на площадке системы, типографским способом. Нанесение знака поверки на систему не предусмотрены.

Заводской номер системы

Рисунок 2 - Информационная табличка системы

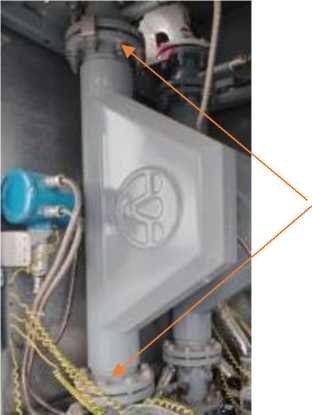

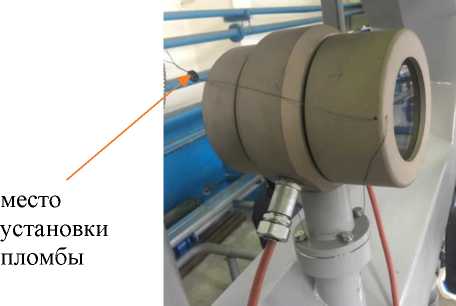

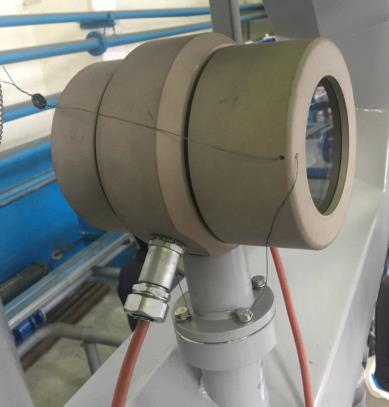

При поверке Системы осуществляется пломбирование счетчиков-расходомеров массовых путём нанесения знака поверки давлением на пломбы, установленные на контровочной проволоке. Места пломбирования (электронный блок и шпильки фланцевых соединений) счетчика-расходомера массового приведены на рисунке 3.

Рисунок 3 - Схема пломбировки счетчика-расходомера массового

место

установки пломбы

от несанкционированного доступа

Программное обеспечение

ПО системы состоит ПО ИВК ТН-01 и ПО АРМ-оператора АНП.

ПО АРМ-оператора АНП не является метрологически значимым и предназначено для управления процессом налива нефтепродуктов в автомобильные цистерны.

Идентификация ИВК ТН-01 проводится на показывающем устройстве ИВК.

аблица 1 - Идентификационные данные ПО ИВК

Продолжение таблицы 1

Продолжение таблицы 1

Защита ПО системы от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по п. 4.5 Р 50.2.077-2014. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных (вычисленных) данных.

Технические характеристики

аблица 2 - Метрологические характеристики

аблица 3 - Основные технические характеристики

аблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист инструкции по эксплуатации системы типографским способом.

Комплектность

аблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в документе «Инструкция. Масса нефтепродуктов. Методика измерений системой измерений количества нефтепродуктов автомобильного наливного пункта ЛПДС «Тихорецкая» Тихорецкого РУМН АО «Черномортранснефть», свидетельство об аттестации методики (метода) измерений №562-RA.RU.312546-2026.

Нормативные документы

Постановление Правительства Российской Федерации от 16.11.2020 № 1847 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений (пункт 6.3.1);

МИ 3372-2012 ГСИ. Магистральный нефтепродуктопровод. Системы измерений количества и показателей качества нефтепродуктов. Общие технические и метрологические требования.
