Источники питания постоянного тока Infosteraluna FPS
| Номер в ГРСИ РФ: | 99446-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | ООО "Инфостера", г. Москва |
Источники питания постоянного тока Infosteraluna FPS (далее по тексту - источники) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99446-26 | ||||||||||||
| Действует | по 23.09.2031 | ||||||||||||
| Наименование | Источники питания постоянного тока | ||||||||||||
| Модель | Infosteraluna FPS | ||||||||||||
| Модификации |
FPS3051 FPS3102 FPS3103 FPS6053 FPS6102 FPS6103 FPS8353 FPS8354 |
||||||||||||
| Приказы |
№1933 от
23.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8fdb8f57-7ef3-f504-7a86-eb0661e5f72b | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Инфостера», РОССИЯ, 105082, г. Москва, ул. Фридриха Энгельса, д. 75, стр. 21, офис 301
Поверка
| Методика поверки / информация о поверке |
РТ-МП-598-551-2026 ГСИ. Источники питания постоянного тока Infosteraluna FPS. Методика поверки
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99446-26: Описание типа
2026-99446-26.pdf
|
Скачать | 195.6 КБ | |
|
99446-26: Методика поверки
РТ-МП-598-551-2026
2026-mp99446-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Источники питания постоянного тока Infosteraluna FPS (далее по тексту - источники) предназначены для воспроизведений напряжения постоянного тока и силы постоянного тока.
Описание
Источники представляют собой прибор, выполненный в виде моноблока в металлических корпусах настольного исполнения со съемным шнуром питания. К данному типу средства измерений относятся источники, изготавливаемые в следующих модификациях: FPS3051, FPS3102, FPS3103, FPS6053, FPS6102, FPS6103, FPS8353, FPS8354.
На передней панели источников расположен дисплей, выходные разъемы, клавиши включения/выключения, клавиши управления, вращающийся регулятор для установки выходных параметров. Для модификаций FPS3051, FPS3102, FPS3103, FPS6053, FPS6102, FPS6103 предусмотрен USB разъем для питания мобильных устройств напряжением 5 В. На задней панели расположены разъемы для подключения питания источника, USB интерфейс дистанционного управления, кнопка включения питания, вентилятор охлаждения. Для модификаций FPS8353, FPS8354 на задней панели предусмотрен дополнительный слот расширения (приобретается опционально) с интерфейсами USB/LAN, GPIB, RS-232/CAN.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение на выходе источника с помощью цифро-аналогового преобразования под управлением микропроцессора. Управление режимами работы источников осуществляется встроенным микроконтроллером. Источники могут функционировать в режимах стабилизации напряжения и стабилизации тока. Регулировка напряжения и тока источников осуществляется независимо друг от друга.
Нанесение знака поверки на источники не предусмотрено.
Для предотвращения несанкционированного доступа к внутренним частям источников выполняется опломбирование одного из крепежных винтов на корпусе.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников.
Общий вид источников с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера приведены на рисунках 1 - 3.
Место нанесения заводского
Место пломбирования от несанкционированного доступа
Место нанесения знака утверждения типа
номера
ov<>
ОСР
FPS6103
Рисунок 1 - Общий вид источников модификаций FPS3051, FPS3102, FPS3103, FPS6053, FPS6102, FPS6103

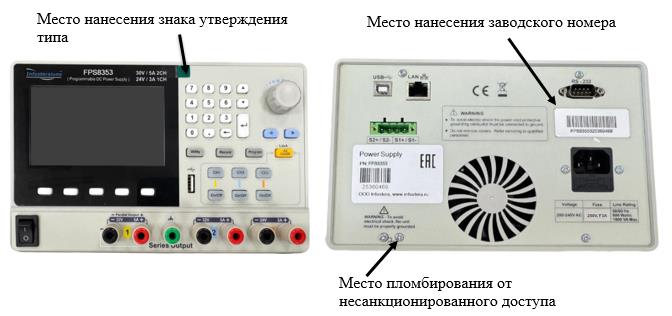

Место нанесения знака утверждения типа 1
Место пломбирования от несанкционированного доступа
Место нанесения заводского номера
* ERE
м*-мю»
Рисунок 2 - Общий вид источников модификации FPS8353

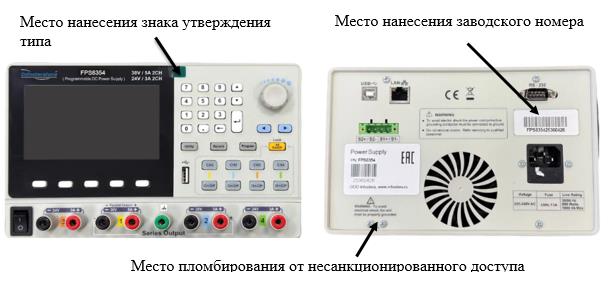

Место нанесения знака утверждения Место нанесения заводского номера
Место пломбирования от несанкционированного доступа
Рисунок 3 - Общий вид источников модификации FPS8354
Программное обеспечение
Программное обеспечение (далее - ПО) источников состоит из встроенного и внешнего ПО. Встроенное ПО отвечает за работу источников, формирование и обработку цифровых данных. Внешнее ПО предназначено для контроля и управления источником с помощью персонального компьютера и является метрологически незначимым.
Конструкция источников исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики источников нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии1 (идентификационный номер ПО), не ниже |
V1.X* |
|
Цифровой индентификатор ПО |
- |
|
* - Обозначение «X» относится к метрологической незначимой части встроенного ПО и представляет собой набор цифр от 0 до 9. 1 - ПО модификаций FPS3051, FPS3102, FPS3103, FPS6053, FPS6102, FPS6103 идентификационного номера не имеет. | |
Метрологическике и технические характеристики
Таблица 2 - Метрологические характеристики для модификаций FPS3051, FPS3102, FPS3103,
FPS6053, FPS6102, FPS6103
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В: | |
|
- для модификации FPS3051 |
от 0 до 30 |
|
- для модификации FPS3102 |
от 0 до 30 |
|
- для модификации FPS3103 |
от 0 до 30 |
|
- для модификации FPS6053 |
от 0 до 60 |
|
- для модификации FPS6102 |
от 0 до 60 |
|
- для модификации FPS6103 |
от 0 до 60 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В: - для модификаций FPS3051, FPS3102, FPS3103, FPS6053 - для модификации FPS6102, FPS6103 |
±(0,001-U + 0,02) ±(0,001-U + 0,03) |
|
Диапазон воспроизведеий силы постоянного тока, А: - для модификации FPS3051 - для модификации FPS3102 - для модификации FPS3103 - для модификации FPS6053 - для модификации FPS6102 - для модификации FPS6103 |
от 0,005 до 5 от 0,005 до 10 от 0,005 до 10 от 0,005 до 5 от 0,005 до 10 от 0,005 до 10 |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
±(0,001-1 + 0,02) |
|
Нестабильность выходного напряжения постоянного тока при изменении напряжения питания/ при изменении силы тока нагрузки, В |
±0,03/±0,02 |
|
Нестабильность выходного сигнала силы постоянного тока при изменении напряжения питания/ при изменении напряжения на нагрузке, А |
±0,03/±0,02 |
|
Разрешение при воспроизведении напряжения постоянного тока, мВ |
10 |
|
Разрешение при воспроизведении силы постоянного тока, мА |
1 |
|
Уровень пульсаций выходного напряжения постоянного тока (среднеквадратическое значение), мВ, не более: - для модификаций FPS3051, FPS3102, FPS6053, FPS3103 - для модификаций FPS6102, FPS6103 |
3 5 |
|
Примечание: U - значение напряжения постоянного тока на выходе источника, В; I - значение силы постоянного тока на выходе источника, А. | |
Таблица 3 - Метрологические характеристики для модификаций FPS8353, FPS8354
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений напряжения постоянного тока, В: - для модификации FPS8353 - каналы 1, 2 - канал 3 - для модификации FPS8354 - каналы 1, 2 - каналы 3, 4 |
от 0 до 30 от 0 до 24 от 0 до 30 от 0 до 24 |
|
Пределы допускаемой абсолютной погрешности воспроизведенй напряжения постоянного тока, В |
±(0,0003^U + 0,01) |
|
Диапазон воспроизведеий силы постоянного тока, А: - для модификации FPS8353: - каналы 1, 2 - канал 3 - для модификации FPS8354: - каналы 1, 2 - каналы 3, 4 |
от 0,001 до 5 от 0,001 до 3 от 0,001 до 5 от 0,001 до 3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допусакаемой абсолютной погрешности воспроизведений силы постоянного тока, А |
±(0,0006-1 + 0,02) |
|
Нестабильность выходного напряжения постоянного тока при изменении напряжения питания/ при изменении силы тока нагрузки, В |
±(0,0001-U + 0,005) |
|
Нестабильность выходного сигнала силы постоянного тока при изменении напряжения питания/ при изменении напряжения на нагрузке, А |
±(0,0001-I + 0,005) |
|
Разрешение при воспроизведени напряжения постоянного тока, мВ |
1 |
|
Разрешение при воспроизведени силы постоянного тока, мА |
1 |
|
Уровень пульсаций выходного напряжения постоянного тока (среднеквадратическое значение), мВ, не более (в полосе частот от 20 Гц до 20 МГц) |
1 |
|
Уровень пульсаций выходного сигнала силы постоянного тока (среднеквадратическое значение), мА, не более (в полосе частот от 20 Гц до 20 МГц) |
5 |
|
Примечания: U - воспроизводимое источником значение напряжения постоянного тока, В; I - воспроизводимое источником значение силы постоянного тока, А. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±10 50/60 |
|
Суммарная выходная мощность, Вт, не более: | |
|
- для модификации FPS3051 |
150 |
|
- для модификации FPS3102, FPS3103 |
200 |
|
- для модификации FPS6053, FPS6102, PS6103 |
300 |
|
- для модификации FPS8353 |
204 |
|
- для модификации FPS8354 |
228 |
|
Габаритные размеры (длинахширина х высота), мм, не более | |
|
- для модификации FPS3102, FPS3103, FPS6053, FPS6102, PS6103 |
226x82x142 |
|
- для модификации FPS8353, FPS8354 |
290x212x130 |
|
Масса, кг, не более | |
|
- для модификации FPS3102, FPS3103, FPS6053, FPS6102, PS6103 |
1,5 |
|
- для модификации FPS8353, FPS8354 |
9 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % |
от +18 до + 28 от 30 до 80 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
45 000 |
Знак утверждения типа
наносится на лицевую панель в виде наклейки и на титульный лист руководство по эксплуатации.
Комплектность
Таблица 6 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
Infosteraluna FPS |
1 шт. (модификация по заказу) |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Кабель питания |
- |
1 шт. |
|
Комплект ЗИП-ВКМ |
- |
1 шт. |
Сведение о методиках (методах) измерений
приведены в разделе 4 «Измерения» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
ТУ 26.20.40.112-014-2026 «Источники питания постоянного тока Infosteraluna FPS. Технические условия».
