Установки трубопоршневые поверочные ТПУ «САПФИР – АиМ»

Назначение

Установки трубопоршневые поверочные ТПУ «САПФИР - АиМ» (далее - ТПУ) предназначены для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки и калибровки средств измерений и эталонов единицы объема жидкости в потоке.

Описание

Принцип действия ТПУ заключается в повторяющемся вытеснении известного объема жидкости из цилиндрического калиброванного участка шаровым поршнем, совершающим движение под действием потока жидкости.

ТПУ состоят из цилиндрического калиброванного участка, шарового поршня, детекторов прохода, устройства переключения потока на базе шаровых кранов, камеры загрузки-выгрузки шарового поршня с быстросъемной крышкой, средств измерений температуры и давления жидкости утвержденного типа.

Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.

При работе ТПУ и средство измерений (поверяемые, калибруемые, испытуемые, контролируемые, исследуемые расходомеры (преобразователи расхода, счетчики, расходомеры-счетчики, счетчики-расходомеры) или установки трубопоршневые поверочные) соединяют последовательно. Через технологическую схему ТПУ и средство измерений устанавливают необходимое значение расхода жидкости. Поток жидкости, проходящий через ТПУ, увлекает шаровой поршень, который свободно перемещается по цилиндрическому калиброванному участку. При воздействии шарового поршня на детектор прохода происходит генерация электрических сигналов, определяющих начало и окончание измерения.

ТПУ имеют различные исполнения, отличающиеся номинальным объемом измерительного (калиброванного) участка, пределами допускаемой относительной погрешности (доверительными границами суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости в потоке при температуре 20 °С и давлении 0 МПа, номинальным диаметром калиброванного участка, диапазоном объемного расхода жидкости, характеристиками жидкости, габаритными размерами и массой, а также могут быть стационарными или транспортируемыми (передвижными).

Маркировка ТПУ осуществляется следующим образом:

1 - Наибольший воспроизводимый расход жидкости, м3/ч.

2 - Наибольшее избыточное давление жидкости, МПа.

3 - Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единицы) объема жидкости в потоке при температуре 20 °С и давлении 0 МПа, %.

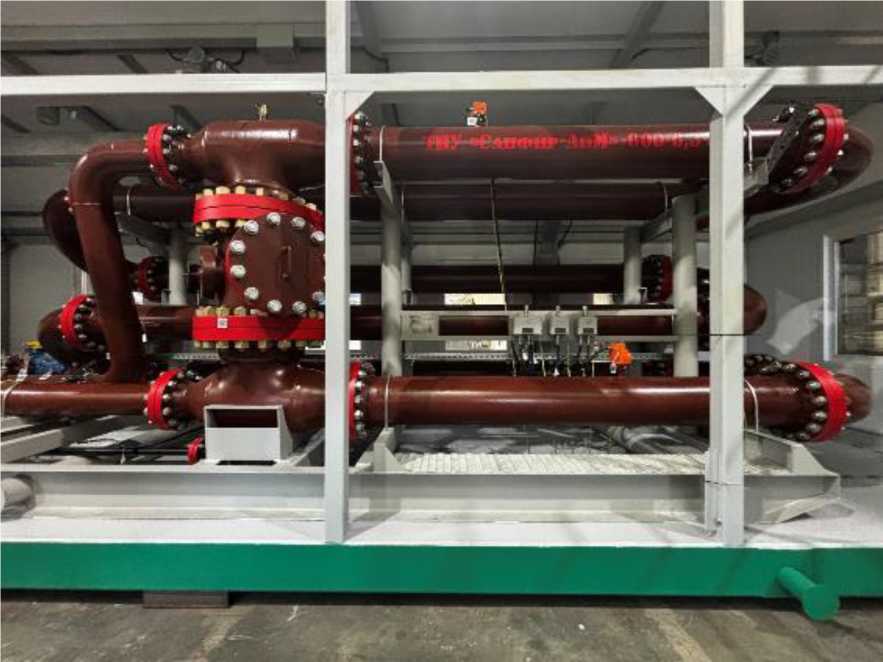

Общий вид ТПУ представлен на рисунке 1. Цвет и взаимное расположение элементов конструкции могут отличаться согласно конструкторской документацией.

Рисунок 1 - Общий вид ТПУ

Пломбировка ТПУ осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, пропущенных через отверстия в контровочных гайках, закрепленных на шпильках или через отверстия в шпильках, расположенных на диаметрально противоположных фланцах, по всей длине цилиндрического калиброванного участка и на контровочных проволоках, пропущенных через отверстия завернутых винтов клеммной коробки детекторов.

Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

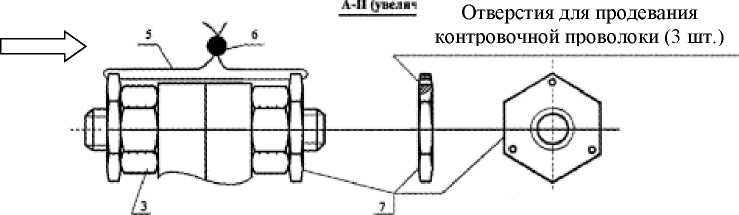

Отверстия для продевания контровочной проволоки (3 шт.)

1 - секция цилиндрического калиброванного участка; 2 - фланцы присоединительные;

3 - гайка крепежная; 4 - гайка контровочная по ОСТ 1 11745; 5 - проволока контровочная;

6 - пломба; 7 - гайка контровочная, изготавливаемая по месту эксплуатации ТПУ

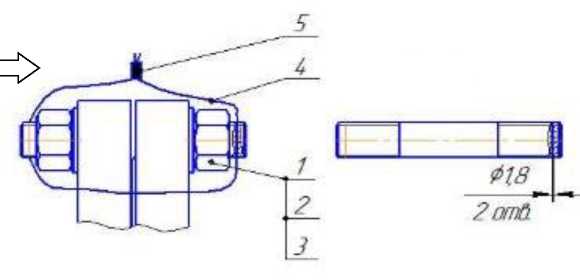

1 - гайка; 2 - шайба; 3 - шпилька; 4 - проволока; 5 - пломба

Рисунок 2 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения калиброванного участка ТПУ

Рисунок 3 - Схема пломбирования от несанкционированного доступа, обозначение места нанесения знаков поверки на детекторы ТПУ

Заводской номер наносится в цифровом формате на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки.

Обозначение мест нанесения знака утверждения типа и заводского номера представлены на рисунке 4.

ООО Автоматизация н Метрология

Дмапжиан ииъсыкши расхода жидкости, м*а

Температура, С

ГЬбызчешос давление. МПа

Ноошнальмй аидмегр ьлпиирхнншшхо учаииах. мм

Плотность, кгм5

Вежосгъ югнематнческае, сСт

Г АЪлрптны* рлшеры. мм

q Масса, кг

Рисунок 4 - Обозначения мест нанесения знака утверждения типа и заводского номера

Номтппгп.нк'й объем жидкости к погоже при кшкршуре 20 С н давлении 0 МПа, м3 Предела дшпсхаеыий отмоеихедкмой пагревшосш (qcrnepcrrr.Ti.uwe грагапрд суммарной пссрепшогти) при измерении (воспроизведении единицы) объема жидкосп! ь смхкже при LtJ4XLepai;.p« 20 С и дгшдеюш 0 МПа. 1 о

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе ТПУ, методом лазерной гравировки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2.4 «Устройство и работа» документа ТПУ 046.00.00.000 РЭ «Установки трубопоршневые поверочные ТПУ «САПФИР - АиМ». Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;

ТУ 26.51.52.110-021-20401066-2025 «Установки трубопоршневые поверочные ТПУ «САПФИР - АиМ». Технические условия».
