Преобразователи напряжения измерительные ИП-01М
| Номер в ГРСИ РФ: | 99450-26 |
|---|---|
| Производитель / заявитель: | ОАО "Концерн Энергомера", г.Ставрополь |
Преобразователи напряжения измерительные ИП-01М (далее по тексту - преобразователи) предназначены для преобразования постоянного напряжения измеренного по четырём каналам в цифровой код и передачи его по интерфейсу RS-485.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99450-26 | |||||||||
| Действует | по 23.09.2031 | |||||||||
| Наименование | Преобразователи напряжения измерительные | |||||||||
| Модель | ИП-01М | |||||||||
| Приказы |
№1933 от
23.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a75b7cef-1be5-7a9d-f3b3-84511a5789c7 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «Энергомера», РОССИЯ, 355029, Ставропольский кр., г. Ставрополь, ул. Ленина, д. 415, офис 294
Поверка
| Методика поверки / информация о поверке |
САНТ.411619.005 МП ГСИ. Преобразователи напряжения измерительные ИП-01М. Методика поверки
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99450-26: Описание типа
2026-99450-26.pdf
|
Скачать | 340 КБ | |
|
99450-26: Методика поверки
САНТ.411619.005 МП
2026-mp99450-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Преобразователи напряжения измерительные ИП-01М (далее по
тексту - преобразователи) предназначены для преобразования постоянного напряжения измеренного по четырём каналам в цифровой код и передачи его по интерфейсу RS-485.
Описание
Принцип работы преобразователей заключается в аналого-цифровом преобразовании выходного напряжения, напряжения на измерительном шунте и напряжения защитного потенциала создаваемого станцией катодной защиты (далее по тексту - СКЗ) с последующей математической обработкой измеренных величин. Полученные результаты передаются в блок управления СКЗ.
Режим работы преобразователей непрерывный.
Конструктивно преобразователи выполнены в диэлектрических пластиковых корпусах для установки на DIN-рейку. На передней панели преобразователей расположены клеммы для подключения в измерительную цепь, клеммы для подключения питания прибора, клеммы цифрового интерфейса RS-485 (протокол Modbus RTU), светодиодные индикаторы «Работа» и «Обмен».
Преобразователи имеют четыре канала измерений напряжения.
На клеммы входного порта преобразователя подаются следующие сигналы:
- напряжение шунта выходного тока СКЗ (канал 1);
- выходное напряжение СКЗ (канал 2);
- напряжение суммарного потенциала (канал 3);
- напряжение поляризационного потенциала (канал 4).
Цепи питания и интерфейса RS-485 гальванически изолированы от других цепей преобразователя и корпуса.
Предусмотрена защита преобразователей от несанкционированного доступа с помощью специальной пломбы-наклейки, наносимой в месте сопряжения передней панели с корпусом преобразователей, указанной на рисунке1. В целях обеспечения безопасности и предотвращения несанкционированного доступа к программируемым параметрам устройства, доступ к ним возможен только после ввода идентификатора и личного пароля пользователя.
Нанесение знака поверки на преобразователи не предусмотрено.
Заводские номера наносятся в цифровом формате на боковой панели преобразователя методом лазерной гравировки или в виде этикетки как показано на рисунке 1.
Преобразователи предназначены для использования в составе СКЗ, применяемых в системах электрохимической защиты подземных стальных сооружений.

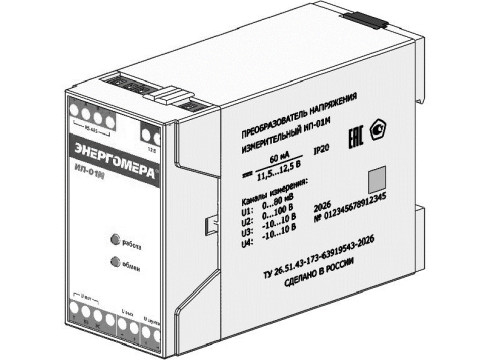

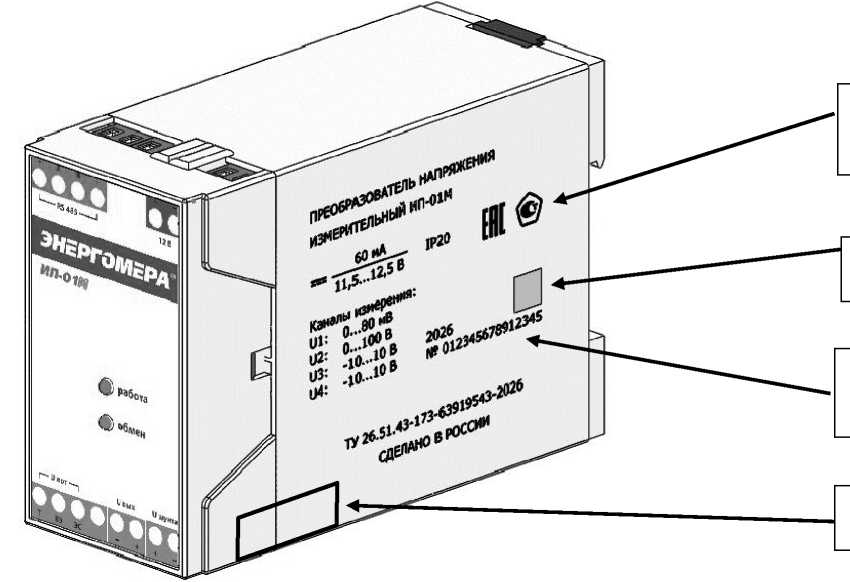

Общий вид преобразователей приведен на рисунке 1.
Место нанесения пломбы-наклейки
Место нанесения QR-кода
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид преобразователей
Программное обеспечение
Программное обеспечение преобразователей (далее по тексту - ПО) разделено на встроенное и внешнее.
Встроенное программное обеспечение преобразователей выполняет функции сбора данных об измерениях, их математической обработки, хранения и передачи информации. Втроенное ПО имеет метрологически значимую часть, контрольная сумма которой записывается в преобразователь на стадии его производства, и недоступно для потребителя. Метрологические характеристики нормированы с учетом влияния ПО.
Внешнее ПО представлено технологическим ПО ConfigIP2.0. Технологическое ПО ConfigIP2.0, используются для параметризации, использующиеся для проведения поверки преобразователей.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Наименование программного обеспечения |
САНТ.687253.038Д1 |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже v. 2.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений средний по Р 50.2.077-2014.
Технические характеристики
Основные метрологические и технические характеристики указазаны в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений канала 1, мВ |
от 1 до 75 |
|
Пределы основной относительной погрешности измерения канала 1, % |
±1 |
|
Диапазон измерений канала 2, В |
от 5 до 100 |
|
Пределы основной относительной погрешности измерения канала 2, % |
±1 |
|
Диапазон измерений канала измерения 3, В |
от -5,0 до -0,5 |
|
Пределы основной относительной погрешности измерения канала 3, % |
±1 |
|
Диапазон измерений канала измерения 4, В |
от -2,0 до -0,5 |
|
Пределы основной относительной погрешности измерения канала 4, % |
±1 |
|
Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры окружающего воздуха на каждые ±10 °С в рабочем диапазоне температур, % |
±0,2 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Предельный диапазон показаний канала 1, мВ |
от 0 до 80 |
|
Предельный диапазон показаний канала 2, В |
от 0 до 100 |
|
Предельный диапазон показаний канала 3, В |
от -10 до +10 |
|
Предельный диапазон показаний канала 4, В |
от -10 до +10 |
|
Напряжение питания, В |
от 11,5 до 12,5 |
|
Потребляемый ток по входу питания 12 В, мА, не более |
75 |
|
Степень защиты по ГОСТ 14254-2015 |
IP20 |
|
Рабочий диапазон температур, °С |
от -45 до +70 |
|
Диапазон температур транспортирования и хранения, °С |
от -50 до +50 |
|
Габаритные размеры, мм, не более |
110x75x45 |
|
Масса, кг, не более |
0,25 |
Показатели надежности преобразователей приведены в таблице 4.
Таблица 4 - Показатели надежности
|
Наименование параметра |
Значение |
|
Средняя наработка на отказ, ч, не менее |
140 000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на боковой панели преобразователей методом лазерной гравировки или другим способом, не ухудшающим качества, а так же на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность преобразователей приведена в таблице 5.
Таблица 5 - Копплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь напряжения измерительный |
ИП-01М |
1 шт. |
|
Руководство по эксплуатации |
САНТ.411619.005 РЭ |
1 экз. |
|
Формуляр |
САНТ.411619.005 ФО |
1 экз. |
|
Методика поверки |
- |
1 экз.* |
|
* поставляется по требованию потребителя. | ||
Сведения о методах измерений
приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации САНТ.411619.005 РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвтижущей силы»;
ТУ 26.51.43-173-63919543-2026 «Преобразователи напряжения измерительные ИП-01, ИП-01М. Технические условия».
