Приборы виброизмерительные ЯШМА-2
| Номер в ГРСИ РФ: | 99452-26 |
|---|---|
| Производитель / заявитель: | ООО "Диамех 2000", г.Москва |
Приборы виброизмерительные ЯШМА-2 (далее - приборы) предназначены для измерений среднего квадратического значения (СКЗ) виброускорения и виброскорости, а также частоты вращения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99452-26 | ||||||
| Действует | по 23.09.2031 | ||||||
| Наименование | Приборы виброизмерительные | ||||||
| Модель | ЯШМА-2 | ||||||
| Приказы |
№1933 от
23.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 6f1ae046-f7f0-c765-7871-e00f04c02a7a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ДИАМЕХ 2000», РОССИЯ, 109052, г. Москва, ул. Смирновская, д. 25, стр. 12
Поверка
| Методика поверки / информация о поверке |
РТ-МП-80-204-2026 ГСИ. Приборы виброизмерительные ЯШМА-2. Методика поверки
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99452-26: Описание типа
2026-99452-26.pdf
|
Скачать | 123.1 КБ | |
|
99452-26: Методика поверки
РТ-МП-80-204-2026
2026-mp99452-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Приборы виброизмерительные ЯШМА-2 (далее - приборы) предназначены для измерений среднего квадратического значения (СКЗ) виброускорения и виброскорости, а также частоты вращения.
Описание
Принцип действия приборов основан на осуществлении непрерывного приёма, измерений и обработки входных аналоговых сигналов, поступающих от первичных преобразователей - вибропреобразователей (акселерометров) и датчиков частоты вращения, выполнении вычислительных операций, а также преобразовании в цифровую форму представления выходных сигналов. Первичные преобразователи в состав приборов не входят.
Приборы представляют собой двухканальное виброизмерительное устройство, состоящее из блока измерений БИ 120 и блока системного БС120.
Блок измерений БИ 120 со встроенной платой формирования сигналов датчиков и платой сбора данных обеспечивает обработку выходных сигналов первичных преобразователей (интегрирование, фильтрация, спектральный анализ на основе быстрого преобразования Фурье). Выполнение вычислительных операций, анализ и хранение данных осуществляется в блоке системном БС120.
Общий вид блоков измерений БИ 120 и блоков системных БС120 представлен на рисунке 1.
Заводские номера приборов в цифровом формате наносятся на корпус методом наклейки. Нанесение знака поверки на средство измерений не предусмотрено.
Приборы не подлежат пломбированию.
Места нанесения заводского номера и знака утверждения типа
БИ 120 БС120

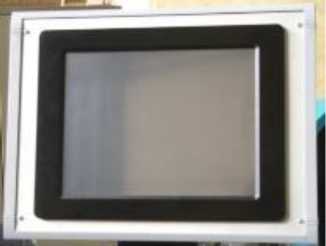

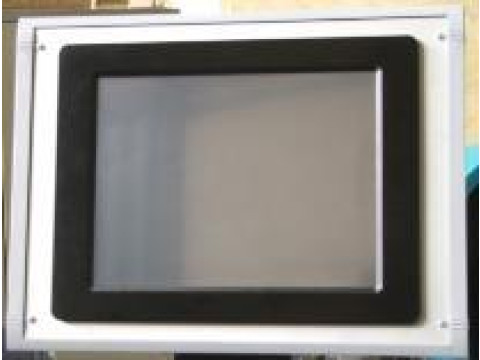

Рисунок 1 - Общий вид блока измерений БИ 120 и блока системного БС120
Программное обеспечение
Программное обеспечение (далее - ПО) приборов представлено внешним ПО и встроенного ПО.
Встроенное ПО служит для обработки, хранения и передачи информации, поступающей от первичных преобразователей. Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения функционирования, управления настройками, преобразования сигналов и обмена данными. Встроенное ПО закрыто от записи на стадии производства, конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Внешнее ПО, устанавливаемое на персональный компьютер, позволяет конфигурировать настройки, регистрировать и визуализировать результаты измерений.
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды, обеспечивающие управление работой прибора и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Внешнее ПО | |
|
Идентификационное наименование ПО |
Модуль диагностики |
|
Номер версии (идентификационный номер) ПО |
2.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Внутреннее ПО | |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
1.ХХ |
|
Цифровой идентификатор ПО |
- |
|
Примечание - в номере версии ПО первая цифра соответствует метрологически значимой части и является неизменной, следующие цифры X (после точки) могут изменяться от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения |
|
Канал измерений параметров вибрации | |
|
Диапазон измерений СКЗ виброускорения на базовой частоте 159,2 Гц при коэффициенте преобразования 100 мВ/(м^с-2), м/с2 (дБ отн. 3-10’4 м/с2) |
от 0,01 до 20 (от 30,4 до 96) |
|
Диапазон измерений СКЗ виброускорения на базовой частоте 159,2 Гц при коэффициенте преобразования 10,2 мВ/(м^с-2), м/с2 (дБ отн. 340-4 м/с2) |
от 0,1 до 200 (от 50,4 до 116,5) |
|
Диапазон измерений СКЗ виброскорости на базовой частоте 159,2 Гц при коэффициенте преобразования 100 мВ/(м^с-2), мм/с (дБ отн. 5-10’5 мм/с) |
от 0,01 до 20 (от 46 до 112) |
|
Диапазон измерений СКЗ виброскорости на базовой частоте 159,2 Гц при коэффициенте преобразования 10,2 мВ/(м^с-2), мм/с (дБ отн. 5-10’5 мм/с) |
от 0,1 до 200 (от 66 до 132) |
|
Диапазоны рабочих частот, Гц: - измерений виброускорения |
от 20 до 15000 |
|
- измерений виброскорости (при частоте вращения 900 об/мин) |
(L) - от 25 до 150 (M) - от 150 до 900 (H1) - от 900 до 5000 (H2) - от 900 до 10000 |
|
- измерений виброскорости (при частоте вращения 1800 об/мин) |
(L) - от 50 до 300 (M) - от 300 до 1800 (H) - от 1800 до 10000 |
|
Пределы допускаемой основной абсолютной погрешности измерений виброускорения и виброскорости, дБ - на базовых частотах 159,2; 636,8 и 2547,2 Гц - в диапазонах частот от 1,2-Fe до 0,8Тв (где Fb и Fн - верхний и нижний пределы диапазонов рабочих частот, соответственно) |
±0,5 ±1 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений виброускорения и виброскорости в диапазоне рабочих температур окружающей среды, дБ |
±1,5 |
|
Канал измерений частоты вращения | |
|
Диапазон измерений частоты вращения, Гц (об/мин) |
от 10 до 60 (от 600 до 3600) |
|
Пределы допускаемой относительной погрешности измерений частоты вращения в диапазоне рабочих температур окружающей среды, % |
от +1 до -2 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Параметры электрического питания: - напряжения питания переменного тока (с частотой 50 Гц), В |
от 187 до 242 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Условия эксплуатации: температура окружающей среды, °С |
от +5 до +50 |
|
Габаритные размеры, мм, не более: - блока измерений БИ 120 (длина х ширина х высота) - блока системного БС120 (длина х ширина х высота) |
242 х 121 х 232 340 х 74 х 277 |
|
Масса, кг, не более: - блока измерений БИ 120 - блока системного БС120 |
5,0 3,8 |
Знак утверждения типа
наносится на лицевую панель блока измерений методом наклейки и на титульном листе руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прибор виброизмерительный в составе: - блок измерений - блок системный |
ЯШМА-2 БИ 120 БС120 |
1 шт. 1 шт. |
|
Руководство по эксплуатации |
ЯШМ2.000.000 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Методика выполнения измерений» руководство по эксплуатации ЯШМ2.000.000 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 года № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01 сентября 2022 года № 2183 «Об утверждении Государственной поверочной схемы для средств измерений угловой скорости и частоты вращения»;
ТУ 26.51.66-122-54981193-25 «Приборы виброизмерительные ЯШМА-2. Технические условия».
