Преобразователи относительной влажности и температуры ПВТ20
| Номер в ГРСИ РФ: | 99455-26 |
|---|---|
| Производитель / заявитель: | ООО "ПО "ОВЕН", г.Москва |
Преобразователи относительной влажности и температуры ПВТ20 (далее - преобразователи) предназначены для измерений относительной влажности и температуры неагрессивных газовых сред и преобразований в зависимости от исполнения в аналоговый выходной сигнал силы или напряжения постоянного тока, или в цифровой сигнал протокола Modbus RTU или BACNet MS/TP для передачи по интерфейсу RS-485.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99455-26 | |||||||||||||||||||||
| Действует | по 23.09.2031 | |||||||||||||||||||||
| Наименование | Преобразователи относительной влажности и температуры | |||||||||||||||||||||
| Модель | ПВТ20 | |||||||||||||||||||||
| Модификации |
ПВТ20-X1.Х2.Х3, где: Х1 - тип выхода Х2 - цвет корпуса Х3 - наличие дисплея На испытания представлены: ПВТ20-RS.1 ПВТ20-RS.0.Д ПВТ20-И.1 ПВТ20-И.0 ПВТ20-RS.1.Д ПВТ20-У.0 |
|||||||||||||||||||||
| Приказы |
№1933 от
23.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | e0484d42-9b52-9c04-c44d-8e390aab619f | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
ООО «Производственное Объединение ОВЕН», РОССИЯ, 301830, обл. Тульская, г. Богородицк, р-н Богородицкий, проезд Заводской, . д.2Б; ООО «Завод № 423», РОССИЯ, 301830, обл. Тульская, г. Богородицк, р-н. Богородицкий, пр-д Заводской, стр. 2 «Б»
Поверка
| Методика поверки / информация о поверке |
РТ-МП-633-207-2026 ГСИ. Преобразователи относительной влажности и температуры ПВТ20. Методика поверки
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99455-26: Описание типа
2026-99455-26.pdf
|
Скачать | 269.5 КБ | |
|
99455-26: Методика поверки
РТ-МП-633-207-2026
2026-mp99455-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Преобразователи относительной влажности и температуры ПВТ20 (далее - преобразователи) предназначены для измерений относительной влажности и температуры неагрессивных газовых сред и преобразований в зависимости от исполнения в аналоговый выходной сигнал силы или напряжения постоянного тока, или в цифровой сигнал протокола Modbus RTU или BACNet MS/TP для передачи по интерфейсу RS-485.
Описание
Принцип действия преобразователей при измерении влажности основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги. Принцип действия преобразователей при измерении температуры основан на зависимости сопротивления чувствительного элемента от измеренной температуры окружающей среды.
Конструктивно преобразователи выполнены в пластмассовом корпусе для настенного крепления. Внутри корпуса находится электронная плата с микропроцессорным микроконтроллером, а также клеммная колодка для подключения напряжения питания и сигнальных линий. Внутри первичного преобразователя находится высокостабильный однокристальный сенсор относительной влажности (емкостного типа) и полупроводниковый термопреобразователь сопротивления. Питание преобразователей осуществляется от внешнего источника постоянного тока.
Преобразователи выпускаются в различных исполнениях, отличающихся друг от друга типом выходного сигнала, цветом корпуса, наличием дисплея.
Структура условного обозначения исполнений преобразователей приведена на рисунке 1 и в таблице 1.
ПВТ2 0 ।____________________________________________________________।
Рисунок 1 - Структура условного обозначения преобразователей
|
Таблица 1 - |
Расшифровка структуры условного обозначения преобразователей | |
|
Позиция |
Код |
Описание |
|
1 |
И У RS |
Тип выхода: аналоговый (сила постоянного тока); аналоговый (напряжение постоянного тока); цифровой (протокол Modbus RTU или BACNet MS/TP). |
|
2 |
0 1 2 |
Цвет корпуса: белый; черный; пользовательский. |
|
3 |
отсутствует Д |
Наличие дисплея: отсутствует; с дисплеем. |
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, и знак утверждения типа наносятся на корпус преобразователей типографским методом, методом гравировки, или другим методом.
Общий вид преобразователей с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунках 2-3. Корпуса преобразователей могут изготавливаться в различных цветовых решениях.

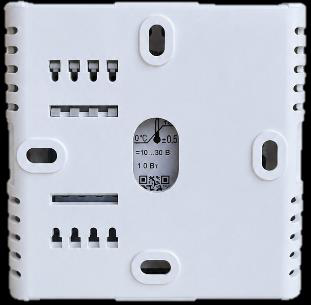

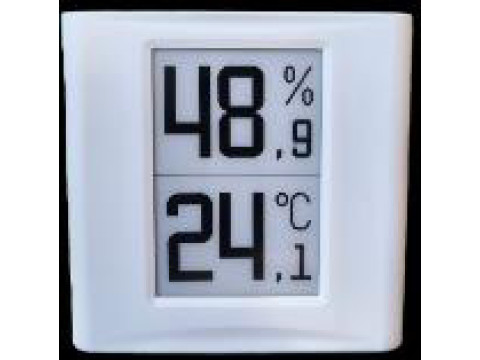

Рисунок 2 - Общий вид преобразователей относительной влажности и температуры ПВТ20
Место нанесения заводского номера
Место нанесения знака утверждения типа

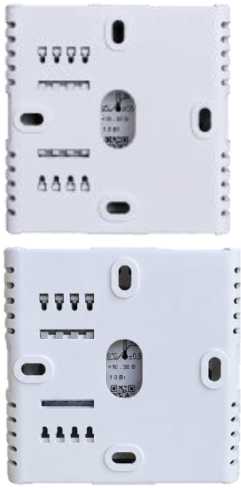

Рисунок 3 - Места нанесения маркировки на преобразователи относительной влажности и температуры ПВТ20
Конструкция преобразователей не требует дополнительной защиты от вмешательств, которые могут привести к искажению результатов измерений. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено. Знак поверки на преобразователи не наносится.
Программное обеспечение
Преобразователи имеют встроенное и внешнее программное обеспечение (далее - ПО). Встроенное ПО устанавливается в энергонезависимую память при изготовлении и выполняет функции измерения и преобразования.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию. ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО преобразователей исполнений nBT20-RS.X.X приведены в таблице 1.
аблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.02.00 |
|
Цифровой идентификатор программного обеспечения |
- |
Идентификационные данные встроенного ПО преобразователей исполнений ПВТ20-И.Х.Х и ПВТ20-У.Х.Х - недоступны.
Внешнее ПО «Owen Configurator» является метрологически незначимым и предназначено для отображения результатов измерений преобразователей.
Технические характеристики
Метрологические и технические характеристики преобразователей представлены в таблицах 2-3. Показатели надежности приведены в таблице 4.
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений относительной влажности, %: - для преобразователей с цифровым выходным сигналом (протокол Modbus RTU или BACNet MS/TP); - для преобразователей с аналоговым выходным сигналом (от 4 до 20 мА, от 0 до 10 В). |
от 5 до 95 от 5 до 90 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±3 |
|
Диапазон измерений температуры, °С |
от 0 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,5 |
|
Диапазон выходного сигнала силы постоянного тока, мА (для исполнений ПВТ20-И.Х.Х) |
от 4 до 20 |
|
Диапазон выходного сигнала напряжения постоянного тока, В (для исполнений ПВТ20-У.Х.Х) |
от 0 до 10 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 0 до +50 |
|
- относительная влажность воздуха без конденсации, % |
от 5 до 95 |
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|
Габаритные размеры, мм, не более: - высота |
80 |
|
- ширина |
82 |
|
- длина |
23 |
|
Масса, кг, не более |
0,2 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
7 |
Знак утверждения типа
наносится на титульные листы эксплуатационной документации типографским способом и на корпус преобразователя любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь относительной влажности и температуры |
ПВТ20-Х.Х.Х |
1 шт. |
|
Руководство по эксплуатации |
КУВФ.413631.020 РЭ |
1 экз. |
|
Паспорт |
КУВФ.413631.020 ПС |
1 экз. |
|
Комплект крепежных элементов |
- |
1 к-т |
Сведения о методах измерений
приведены в разделе 4 «Конструкция и принцип действия» КУВФ.413631.020 РЭ «Преобразователь относительной влажности и температуры ПВТ20. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21.11.2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
ТУ 26.51.51-010-46526536-2025 «Преобразователи относительной влажности
и температуры ПВТ20. Технические условия».
