Комплексы программно-аппаратные СИЛАРОН

Назначение

Комплексы программно-аппаратные СИЛАРОН (далее по тексту - ПАК СИЛАРОН, комплексы) предназначены для измерений аналоговых сигналов датчиков в виде постоянного электрического напряжения и силы постоянного электрического тока, электрического сопротивления постоянного тока, в том числе и термопреобразователей сопротивления, а также приёма и обработки дискретных сигналов; регулирования на основе измеренных параметров технологического процесса, выдачи сигналов сигнализации, формирования управляющих аналоговых и дискретных сигналов.

Описание

Принцип действия ПАК СИЛАРОН основан на измерении электрических сигналов, поступающих через измерительные каналы, преобразовании их в цифровой код посредством аналогового-цифрового преобразования, обработке результатов по заданному алгоритму и преобразовании цифровых сигналов в сигналы управления регулирования силы постоянного электрического тока и постоянного электрического напряжения посредством цифро-аналогового преобразования.

ПАК СИЛАРОН представляют собой измерительно-вычислительные и управляющие комплексы и являются проектно-компонуемыми, состав комплексов определяется модулями, входящими в состав комплексов.

ПАК СИЛАРОН в общем случае включают в себя следующие измерительные компоненты:

- Контроллеры (до 1024 контролеров);

- модули ввода-вывода (до 1024 модулей на один контроллер);

- оборудование верхнего уровня комплекса.

Модули ввода-вывода преобразуют поступающие на вход электрические сигналы в цифровой код (модули ввода) или выполняют цифро-аналоговое преобразование в электрические сигналы, которые далее передаются в контроллер по промышленной сети Ethernet.

В состав ПАК СИЛАРОН могут входить различные измерительные модули ввода-вывода, полный список которых с указанием метрологических характеристик приведен в Таблице 1. Также в состав комплекса могут быть включены модули дискретных входов и выходов.

Таблица 1. Перечень модулей ввода/вывода для комплексов программно-аппаратных ПАК СИЛАРОН

В контроллеры встроена поддержка цифровых протоколов HART, ModBus TCP/RTU, MMS.

Контроллеры обеспечивают реализацию функций управления и противоаварийной защиты на основе настраиваемого программного обеспечения, принимают сигналы от модулей ввода-вывода и формируют на основе измерительной информации управляющие сигналы.

ПАК СИЛАРОН применяются для автоматизированного управления технологическими процессами.

В состав верхнего уровня ПАК СИЛАРОН могут входить:

- операторские и инженерные рабочие станции;

- сервер базы данных реального времени;

- узел имитации контроллеров;

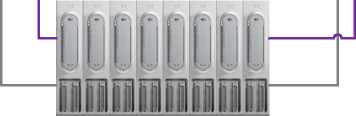

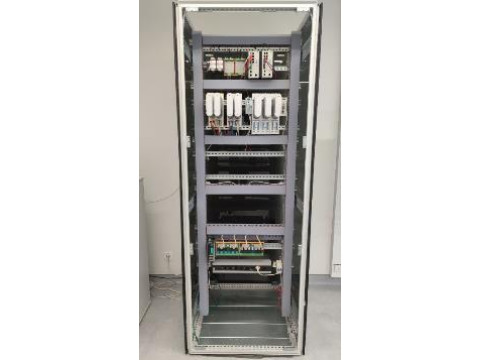

С труктурная схема комплексов и общий вид представлены на рисунке 1.

Заводской номер ПАК СИЛАРОН наноситься на маркировочную табличку (шильд) методом печати. Заводские номера контроллеров и модулей наносятся на боковую поверхность корпуса методом лазерной печати.

Нанесение знака поверки на комплекс не предусмотрено.

Пломбирование комплекса не предусмотрено.

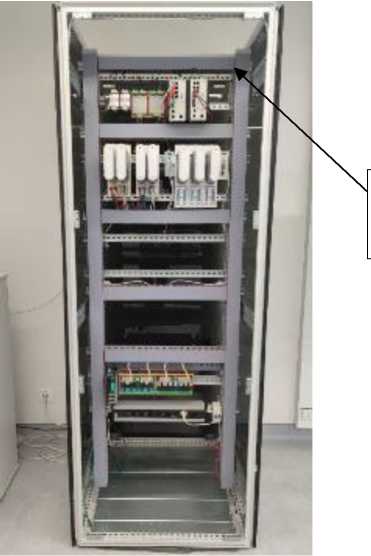

Вид шкафа комплекса с указанием места нанесения маркировочной таблички представлен на рисунке 2.

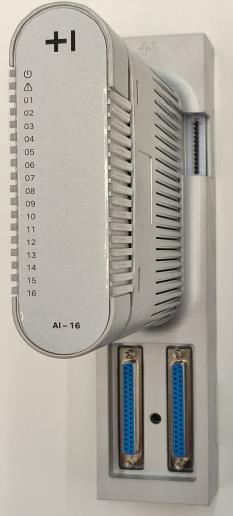

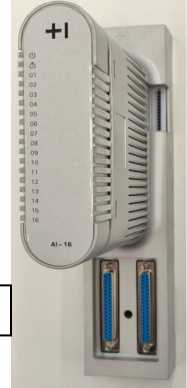

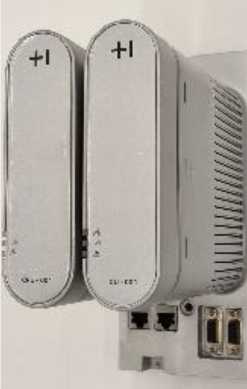

Вид модуля ввода/вывода и модуля Контроллера(-ов) представлен на рисунке 3.

АРМ оператора

АРМ оператора

Инженерная

станция

Резервированная

станция архива

Резервированный

OPC-сервер

Синхронизация ЦПУ

CANFD, 256 Модулей В/В

Рисунок 1 - Структурная схема комплексов

Место нанесения заводского номера

Рисунок 2 - Вид шкафа комплексов с указанием места нанесения маркировочной таблички

Модули

Контроллеры

Рисунок 3 - Вид модуля ввода/вывода и модуля контроллера

Программное обеспечение

Программное обеспечение (далее - ПО) Силарон, включает в себя встроенное в модули ввода-вывода ПО (ВПО) и ПО верхнего уровня устанавливаемое на персональный компьютер.

Метрологически значимым ПО ПАК СИЛАРОН является ВПО модулей входных и выходных сигналов, хранящееся в их энергонезависимой памяти. ВПО загружается на заводе-изготовителе во время производственного цикла, оно недоступно пользователю и не подлежит изменению на протяжении всего срока эксплуатации.

ПО верхнего уровня не является метрологически значимым. В состав верхнего уровня входят программные компоненты, предназначенные для:

• создание проекта, узлов, настройки безопасности, архивации, запуск других инструментов

• разработка стратегий управления контроллера

• создание и организация человеко-машинного взаимодействия

В ПО верхнего уровня защита от непреднамеренных и преднамеренных изменений измеренных данных осуществляется:

- автоматическим контролем целостности измеренных данных;

- защитой записей об информации, хранимой в базе данных;

- контролем целостности данных в процессе выборки из базы данных;

- автоматической фиксацией в журнале работы факта обнаружения дефектной информации в базе данных;

- автоматическим контролем доступа к хранимой информации, согласно роли оператора, используемых стратегий доступа и имеющихся у оператора прав;

- настройкой доступа, для фиксации в журналах работы фактов (не)успешного доступа пользователей к хранимой информации.

Уровень защиты ПО (ВПО) от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится типографским методом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1 «Функциональные возможности ПАК СИЛАРОН» в пункте 1.2 «Информационные функции данные» руководства по эксплуатации ТСЕШ.421457.003 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока;

ТУ 26.51.70-001-41229795-2024 Программно-аппаратный комплекс ПАК СИЛАРОН.

Технические условия.
