Преобразователи токовые Роговского CWT 150R
| Номер в ГРСИ РФ: | 99465-26 |
|---|---|
| Производитель / заявитель: | Фирма POWER ELECTRONIC MEASUREMENTS Ltd., Великобритания |
Преобразователи токовые Роговского CWT 150R (далее - преобразователи) предназначены для измерений силы переменного тока номинальной частотой 50 Гц путём преобразования её в напряжение переменного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99465-26 | ||||||||||||
| Наименование | Преобразователи токовые Роговского | ||||||||||||
| Модель | CWT 150R | ||||||||||||
| Приказы |
№1932 от
23.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 09136bce-ba03-35d4-867d-70575066a215 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Фирма POWER ELECTRONIC MEASUREMENTS Ltd., СОЕДИНЕННОЕ КОРОЛЕВСТВО, Gloucester House, 162 Wellington Street, Long Eaton, Nottingham, NG10 4HS
Поверка
| Методика поверки / информация о поверке |
МП 147-26-2025 ГСИ. Преобразователи токовые Роговского CWT 150R. Методика поверки.
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99465-26: Описание типа
2026-99465-26.pdf
|
Скачать | 165.3 КБ | |
|
99465-26: Методика поверки
МП 147-26-2025
2026-mp99465-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Преобразователи токовые Роговского CWT 150R (далее - преобразователи) предназначены для измерений силы переменного тока номинальной частотой 50 Гц путём преобразования её в напряжение переменного тока.
Описание
Принцип действия преобразователей при измерении силы переменного тока основан на преобразовании магнитного потока, создаваемого измеряемым током, в низковольтное напряжение переменного тока.
По конструкции преобразователь токовый Роговского CWT 150R выполнен из гибкого измерительного кольца и интегратора напряжения. На выходе интегратора формируется низковольтное напряжение переменного тока, пропорциональное измеренной силе переменного тока.
Гибкое измерительное кольцо допускает измерение силы тока в проводниках, находящихся в труднодоступных местах.
К данному типу относятся преобразователи токовые Роговского CWT 150R с серийными номерами: 41685-30964, 41686-30965, 41687-30966.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер наносится на заднюю стенку корпуса интегратора в виде наклейки с использованием цифрового обозначения, состоящего из арабских цифр.
Общий вид преобразователей с указанием места нанесения серийного номера приведён на рисунке 1.
Пломбирование преобразователей не предусмотрено.

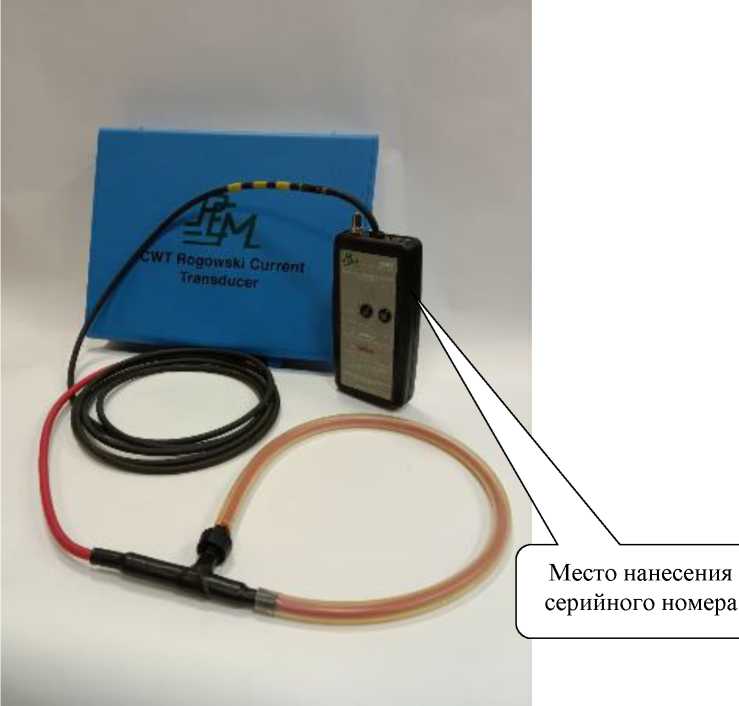

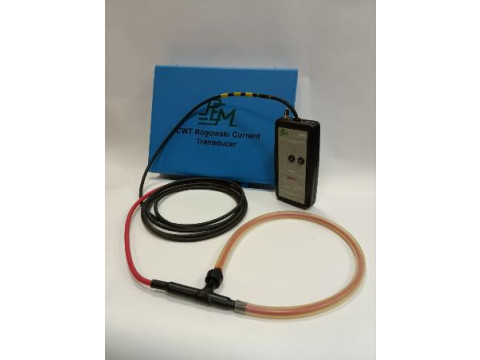

Рисунок 1 - Общий вид преобразователя с указанием места нанесения серийного номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразования амплитудного значения силы переменного тока в диапазоне частот от 40 Гц до 2,5 кГц, А |
от 50 до 30000 |
|
Номинальный коэффициент преобразования силы переменного тока в напряжение переменного тока, мВ/А |
0,2 |
|
Пределы допускаемой относительной погрешности преобразований, % |
±1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина окружности измерительного кольца, мм, не более |
700 |
|
Габаритные размеры интегратора, мм, не более: - длина |
200 |
|
- ширина |
93 |
|
- высота |
40 |
|
Масса, кг, не более |
0,8 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +40 |
|
- относительная влажность, %, не более |
80 |
Знак утверждения типа
наносится на титульный лист формуляра типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Преобразователь токовый Роговского |
CWT 150R |
1 |
|
Аккумуляторные батареи AA |
- |
4 |
|
Формуляр |
ФО |
1 |
|
Методика поверки |
- |
1 |
Сведения о методах измерений
приведены в разделе 2 «Основные сведения о преобразователях токовых Роговского CWT 150R» формуляра ФО.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
