Сигнализаторы оксида углерода БУГ
| Номер в ГРСИ РФ: | 99468-26 |
|---|---|
| Производитель / заявитель: | ФГУП "НПП "Алмаз", г.Саратов |
Сигнализаторы оксида углерода БУГ (далее - сигнализаторы) предназначены для измерений массовой концентрации оксида углерода и выдачи сигнализации о превышении предельно-допустимых концентраций оксида углерода в воздухе.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99468-26 | |||||||||
| Действует | по 23.09.2031 | |||||||||
| Наименование | Сигнализаторы оксида углерода | |||||||||
| Модель | БУГ | |||||||||
| Модификации |
БУГ-3М БУГ-3ДМ |
|||||||||
| Приказы |
№1932 от
23.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 0c4d832e-d562-02f9-ecfd-e24e41006e8f | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО «НПП «Алмаз», РОССИЯ, 410033, г. Саратов, ул. им. Панфилова И.В., зд. 1А, стр. 1
Поверка
| Методика поверки / информация о поверке |
МП КДБВ.407729.007-2026 ГСИ. Сигнализаторы оксида углерода БУГ. Методика поверки.
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 119 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99468-26: Описание типа
2026-99468-26.pdf
|
Скачать | 113.2 КБ | |
|
99468-26: Методика поверки
МП КДБВ.407729.007-2026
2026-mp99468-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Сигнализаторы оксида углерода БУГ (далее - сигнализаторы) предназначены для измерений массовой концентрации оксида углерода и выдачи сигнализации о превышении предельно-допустимых концентраций оксида углерода в воздухе.
Описание
Сигнализаторы являются стационарными одноканальными приборами непрерывного действия с конвекционной подачей контролируемой среды.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе, внутри которого размещена плата с электронными компонентами, обеспечивающая обработку сигналов на базе микроконтроллера.
Принцип действия сигнализаторов - электрохимический, основанный на реакции оксида углерода с компонентами электрохимического датчика, вырабатывающего электрический сигнал, пропорциональный массовой концентрации оксида углерода в анализируемой среде.
Способ забора пробы - диффузионный.
Сигнализаторы обеспечивают световую и звуковую сигнализацию, а также запирание клапана при превышении установленного значения массовой концентрации определяемого компонента в воздухе.
Дополнительно к сигнализаторам могут подключаться клапан электромагнитный газовый (далее - клапан) и устройство сигнальное дублирующее (далее - УСД).
Сигнализаторы выпускаются в двух исполнениях (таблица 1), конструктивно различающихся алгоритмом коммутации внешних исполнительных устройств при отключении сетевого питания.
Талица 1 - Исполнения сигнализаторов
|
Обозначение исполнения сигнализатора |
Параметры |
Нормированное действие при U пит. = 0 В |
Рекомендуемый тип клапана |
|
БУГ-3М |
1) Выходное напряжение питания - от 8 до 25 В 2) Постоянный ток - не менее 0,3 А |
Цепь замкнута |
Клапан электромагнитный газовый |
|
БУГ-3ДМ |
Цепь разомкнута |
При достижении предельно допустимой концентрации оксида углерода в воздухе контролируемого помещения сигнализаторы и УСД (при наличии) обеспечивают выработку следующих видов сигнализации:
1) на уровне Порога I (предупредительном):
- прерывистой световой сигнализации (светодиод красного цвета);
- прерывистой звуковой сигнализации;
2) на уровне Порога II (аварийном):
- непрерывной световой сигнализации (светодиод красного цвета);
- непрерывной звуковой сигнализации;
Заводской номер нанесен в доступном для прочтения месте (на нижнем торце сигнализатора) в виде цифрового кода посредством прессования.
Общий вид сигнализаторов с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунках 1 и 2. Нанесение знака поверки на сигнализаторы не предусмотрено. Пломбирование мест настройки (регулировки) сигнализаторов не предусмотрено.

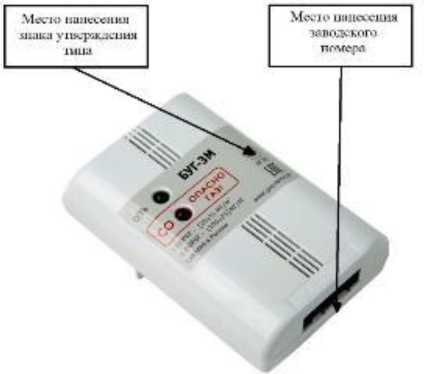

Рисунок 1 - Общий вид сигнализатора оксида углерода БУГ-3М с указанием места нанесения знака утверждения типа и места нанесения заводского номера

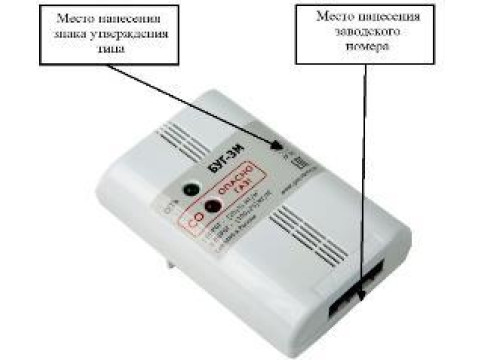

Рисунок 2 - Общий вид сигнализатора оксида углерода БУГ-3ДМ с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) сигнализаторов является встроенным. ПО разработано изготовителем для решения задачи выдачи сигнализации о превышении предельнодопустимых концентраций оксида углерода в воздухе.
ПО сигнализаторов идентифицируется посредством указания версии микропрограммы контроллера на маркировочной табличке в нижней торцевой части сигнализатора.
ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Конструкция средств измерений исключает возможность несанкционированного влияния на ПО и измерительную информацию, реализованную изготовителем на этапе производства сигнализаторов путем установки системы защиты микроконтроллера от чтения и записи.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные (признаки) ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные (признаки) ПО
|
Обозначение исполнения сигнализатора |
Идентификационное наименование ПО |
Номер версии (идентификац ионный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатор а ПО |
|
БУГ-3М |
КДБВ.687282.115.00 |
01.СОБГ |
0x1F5B84B5 |
CRC32 |
|
БУГ-3ДМ |
КДБВ. 687282.115.01 |
02.СОБГ |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Исполнение сигнализатора |
Определяемый компонент |
Порог срабатывания сигнализации, мг/м3 |
Пределы допускаемой абсолютной погрешности, мг/м3 |
Время срабатывания сигнализации, с, не более |
|
БУГ-3М |
Оксид углерода (СО) |
20 |
± 5 |
60 |
|
100 |
± 25 |
60 | ||
|
БУГ-3ДМ |
Оксид углерода (СО) |
20 |
± 5 |
60 |
|
100 |
± 25 |
60 |
|
Таблица 4 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Время прогрева, с, не более |
210 |
|
Потребляемая мощность, В^А, не более |
2,5 |
|
Напряжение питания постоянного тока, В |
от 8 до 25 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при температуре 25 °С, % - атмосферное давление, кПа |
от 0 до +50 от 30 до 80 от 84,0 до 106,7 |
|
Уровень звукового давления на расстоянии 1 м, дБ, не менее |
70 |
|
Масса, кг, не более |
0,1 |
|
Степень защиты по ГОСТ 14254-2015 |
IP30 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
100 60 40 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы сигнализатора в рабочих условиях, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
20000 |
Знак утверждения типа
наносится типографским способом на титульный лист Руководства по эксплуатации и (или) на лицевую панель корпуса сигнализатора любым технологическим способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
Примечание |
|
Сигнализатор оксида углерода БУГ |
КДБВ.407729.007 |
1 |
_ |
|
Кабель с разъёмами для соединения |
- |
1 |
_ |
|
Руководство по эксплуатации |
КДБВ.407729.007 РЭ |
1 |
_ |
|
Методика поверки |
- |
1 |
_ |
|
Клапан электромагнитный газовый |
- |
1 |
по отдельному заказу |
|
Кабель для подключения клапана |
- |
1 |
по отдельному заказу |
|
Устройство сигнальное дублирующее (УСД) |
КДБВ.425138.002 |
1 |
по отдельному заказу |
|
Насадка |
СКЯТ.441586.203 |
1 |
по отдельному заказу |
|
Комплект крепежа |
_ |
1 |
_ |
|
Транспортная упаковка |
_ |
1 |
_ |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации КДБВ.407729.007 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 4215-003-47728080-2026 Сигнализаторы оксида углерода БУГ. Технические условия.
