Анализаторы оптико-эмиссионные SynXR

Назначение

Анализаторы оптико-эмиссионные SynXR (далее - анализаторы) предназначены для измерений массовой доли элементов в металлах и сплавах.

Описание

Принцип действия анализаторов основан на методе эмиссионного автоматического спектрального анализа с возбуждением пробы с помощью искры. Для возбуждения эмиссионного спектра исследуемых элементов используется искровой электрический разряд между стержневым электродом и поверхностью измеряемого образца, создаваемый искровым генератором. Спектр излучения определяется химическим составом исследуемого образца, интенсивность пропорциональна концентрации определяемых элементов состава.

Конструктивно анализаторы состоят из оптической системы, которая состоит из искрового стенда (в стационарных приборах жестко закреплен, в мобильной версии анализатора является частью выносного датчика), дифракционной решётки, генератора возбуждения искры, системы термостабилизации и набора светочувствительных матриц, изготовленных по технологии комплементарной структуры металл-оксид-полупроводник (КМОП-матриц), а также системы управления и обработки измерительной информации.

Искровой стенд включает автоматическую систему продувки аргоном с контролем потока, обеспечивающую процессы окисления при обыскривании, удаление продуктов обыскривания, а также исключение загрязнения элементов оптической системы.

Для регистрации интенсивностей спектральных линий определяемых элементов в оптической камере установлены КМОП-матрицы без применения различных флуоресцирующих покрытий для исключения потери интенсивности детектируемого сигнала с течением длительного периода времени. Возможность анализа спектральных линий в области ультрафиолета обеспечивается либо вакуумированием оптической камеры, либо заполнением ее аргоном.

Анализаторы выпускаются в трех модификациях: Port, 950 Pro, 980 Pro, которые отличаются внешним видом, метрологическими и техническими характеристиками:

- Port является мобильным прибором со встроенной аккумуляторной батареей и персональным компьютером, смонтированным на специальной транспортировочной тележке и оснащенным выносным датчиком с собственной оптической системой;

- 950 Pro и 980 Pro являются настольными приборами (либо напольными в случае комплектации специальной тумбой) и отличаются метрологическими характеристиками, габаритными размерами, массой, потребляемой мощностью и применением вакуумного насоса в модификации 980 Pro.

Корпуса анализаторов окрашиваются в белый цвет с черными и (или) синими вставками, а также вставками из полированной нержавеющей стали.

Серийный номер анализаторов имеет буквенно-цифровой формат, наносится методом лазерной печати на маркировочную табличку, закреплённую на боковой или задней панели корпуса, в виде ламинированной этикетки. Общий вид анализаторов приведён на рисунке 1, маркировочной таблички анализатора - на рисунке 2.

Нанесение знака поверки и пломбирование средства измерений не предусмотрено.

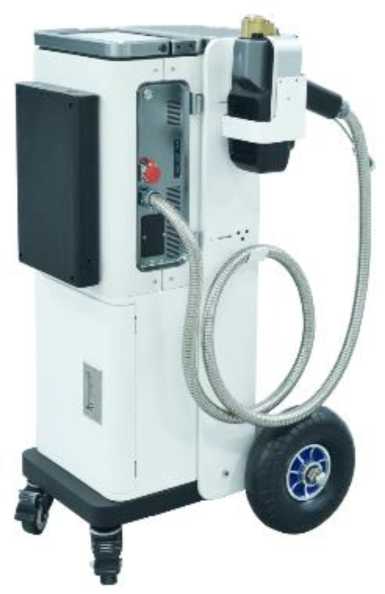

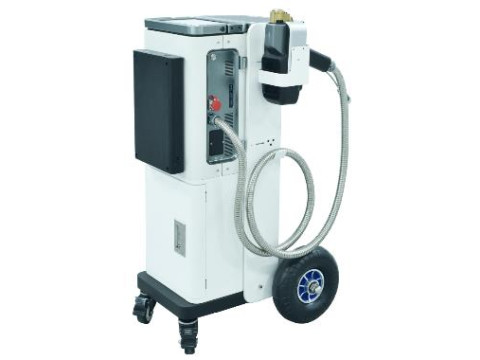

а) анализаторы оптико-эмиссионные SynXR Port

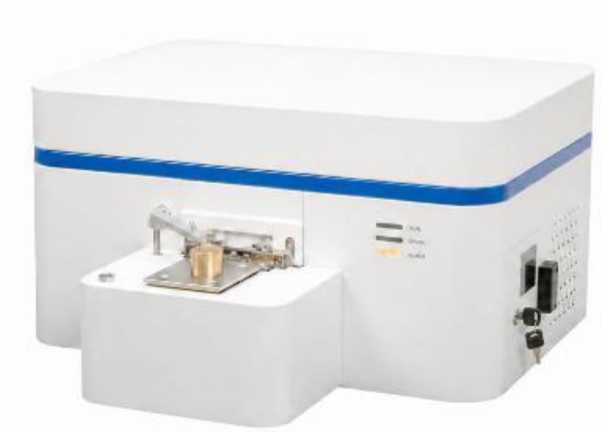

б) анализаторы оптико-эмиссионные SynXR 950 Pro

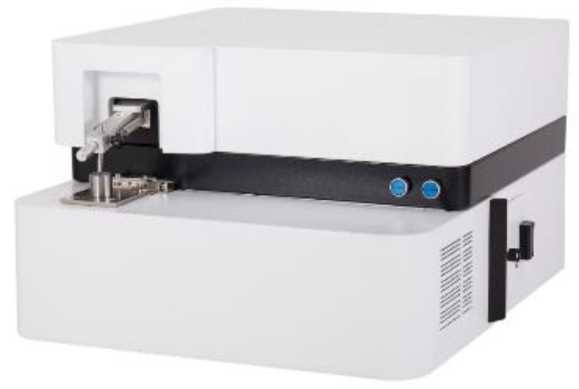

в) анализаторы оптико-эмиссионные SynXR 980 Pro

Рисунок 1 - Общий вид анализаторов оптико-эмиссионных SynXR

Рисунок 2 - Общий вид маркировочной таблички анализаторов оптико-эмиссионных SynXR

Программное обеспечение

Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Анализаторы защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

1) Диапазон измерений может быть ограничен изготовителем в соответствии с требованиями пользователя, указывается в Паспорте на конкретный экземпляр анализатора и не может быть изменен в процессе эксплуатации.

2) Характеристики нормированы для элементов в стандартных образцах состава сплавов на основе железа и меди.

3) Значение нормировано для марганца (Mn) с массовой долей от 0,1 % до 1,0 % в стандартных образцах состава сплавов на основе железа.

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульные листы Руководства по эксплуатации и Паспорта, а также на маркировочную табличку методом компьютерной графики.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в главе 3 «Обычная эксплуатация анализатора» Руководства по эксплуатации.

При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии аттестованными методиками (методами) измерений.

Нормативные документы

Приказ Росстандарта от 23.03.2026 г. № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»;

ГОСТ Р 54153-2010 «Сталь. Метод атомно-эмиссионного спектрального анализа»;

ТУ 26.51.62-017-84076327-2025. Анализаторы   оптико-эмиссионные   SynXR.

Технические условия.
