Устройства проверки средств релейной защиты «Нептун-3»
| Номер в ГРСИ РФ: | 99476-26 |
|---|---|
| Производитель / заявитель: | АО «РАДИУС Автоматика», г. Москва, г. Зеленоград |
Устройства проверки средств релейной защиты «Нептун-3» (далее - устройства) предназначены для измерения электрических величин: напряжения, силы, частоты, угла сдвига фаз переменного тока, напряжения и силы постоянного тока при проведении проверки и настройки устройств релейной защиты и элементов автоматики, а также временных уставок их срабатывания и отпускания.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99476-26 | ||||||
| Действует | по 23.09.2031 | ||||||
| Наименование | Устройства проверки средств релейной защиты | ||||||
| Модель | «Нептун-3» | ||||||
| Приказы |
№1932 от
23.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | ce86296a-3ccb-7f8c-df5e-e6574bfa9b78 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «РАДИУС Автоматика», РОССИЯ, 124489, г. Москва, г. Зеленоград, Панфиловский пр-кт, д. 10, стр. 3
Поверка
| Методика поверки / информация о поверке |
РТ-МП-305-201_1.3-2026 ГСИ. Устройства проверки средств релейной защиты «Нептун-3». Методика поверки.
(с 23.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99476-26: Описание типа
2026-99476-26.pdf
|
Скачать | 130.7 КБ | |
|
99476-26: Методика поверки
РТ-МП-305-201_1.3-2026
2026-mp99476-26.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Устройства проверки средств релейной защиты «Нептун-3» (далее - устройства) предназначены для измерения электрических величин: напряжения, силы, частоты, угла сдвига фаз переменного тока, напряжения и силы постоянного тока при проведении проверки и настройки устройств релейной защиты и элементов автоматики, а также временных уставок их срабатывания и отпускания.
Описание
Устройство представляет собой переносной прибор, выполненный в виде блока со съемной крышкой, закрывающей на время транспортировки и хранения органы управления и элементы индикации.
Устройство имеет три независимых канала с плавной регулировкой и измерением значений формируемых величин и канал измерения внешних сигналов.
Силовая часть электрической схемы устройств включает: силовые трансформаторы каналов измерений (1, 2, 3), трансформаторы формирования независимого питания контактов проверяемого объекта, автотрансформатор плавной регулировки сигналов канала 1, магнитный пускатель, коммутирующий выходные цепи канала 1, схему формирования сигналов напряжения и силы постоянного тока, усилители мощности каналов 2 и 3, блок питания усилителей мощности и блок питания схемы управления.
Измерительная схема устройств включает измерительные преобразователи, усилители, аналого-цифровой преобразователь (АЦП).
Работой устройства управляет 32-х разрядный микропроцессор в соответствии с микропрограммой, записанной в машинных кодах в энергонезависимом постоянном запоминающем устройстве (ПЗУ).
На лицевой панели устройств находятся жидкокристаллический дисплей для отображения измерительной информации и органы управления.
Принцип действия заключается в следующем:
На входы АЦП поступают усиленные сигналы измерительных преобразователей, работа которых основана на эффекте Холла: трех преобразователей напряжения постоянного/переменного тока, четырех преобразователей силы тока, а также трех преобразователей температуры. На выходах АЦП формируются цифровые сигналы, поступающие в микропроцессор, где происходит их обработка и формирование значения измеренных величин, отображаемых на дисплее.
Органами управления выбираются режимы работы, вводятся необходимые параметры, выбираются режимы индикации результатов измерений.
При измерении электрических характеристик проверяемых средств защиты устройство обрабатывает сигналы, отображая на дисплее значения силы тока, напряжения, частоты или угла сдвига фаз сигналов, подаваемых на проверяемый объект, проверяет их допустимость и, в случае необходимости, переключает пределы измерений, либо размыкает выходные цепи, выводя сообщение о перегрузке.
При измерении временных характеристик устройство коммутирует выходные цепи, проверяет состояние контактов защиты, измеряет и выводит на дисплей время срабатывания, возврата или длительность замкнутого состояния контакта. Вид контакта защиты (замыкающий или размыкающий) схема управления определяет автоматически.
В процессе работы контролируется тепловой режим силового трансформатора канала 1 и силовых транзисторов каналов 2 и 3. При превышении допустимой температуры работа устройства блокируется до охлаждения контролируемых узлов до допустимой температуры.
Устройства имеют встроенную автоматическую самодиагностику.
В энергонезависимом запоминающем устройстве хранятся до десяти введенных оператором наборов уставок для проверки различных типов устройств защиты.

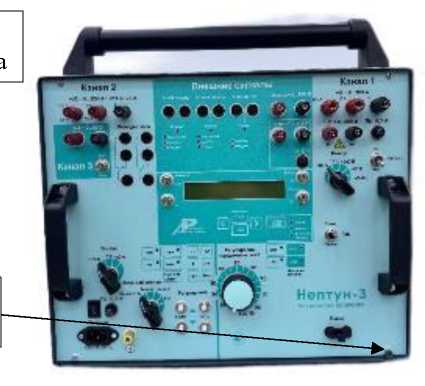

Общий вид средства измерений и место пломбировки от несанкционированного доступа указано на рисунке 1.
Заводской номер в виде цифрового обозначения обеспечивает идентификацию каждого экземпляра. Заводской номер нанесен арабскими цифрами методом типографской печати на табличку, наклеиваемую на корпус устройства. Место нанесения заводского номера указано на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Место пломбировки
Место нанесения заводского номера
is*
• * *<?*

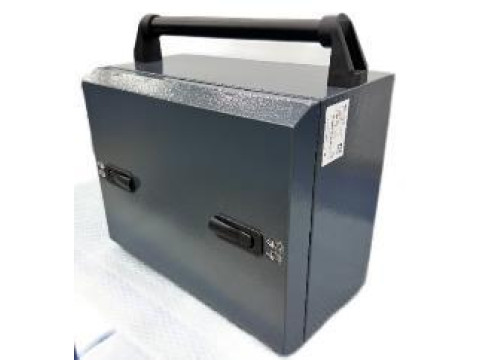

Рисунок 1 - Общий вид устройства, место пломбировки и место нанесения заводского номера
Программное обеспечение
Устройства имеют исполняемое процессором программное обеспечение — микропрограмму. Микропрограмма записана в машинных кодах в энергонезависимом постоянном запоминающем устройстве (ПЗУ). Изменение микропрограммы вне заводских условий без использования специализированных средств невозможно.
Для доступа к микросхеме ПЗУ, содержащей управляющую программу, необходимо вскрыть опломбированный корпус устройства. ПО является встроенным и полностью метрологически значимым.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
«Нептун-3» |
|
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.21 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Метрологические и технические характеристики средства измерений
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение переменного тока, В Канал 1, на пределе «~ 10 В» Канал 1, на пределе «~ 100 В» Канал 1, на пределе «~ 270 В» Канал 2, на пределе «~ 10 В» Канал 2, на пределе «~ 120 В» Канал 3, на пределе «~ 60 В» Внешнее напряжение, на пределе «~ 10 В» Внешнее напряжение, на пределе «~ 100 В» Внешнее напряжение, на пределе «~ 600 В» |
от 0,1 до 10,0 от 0,5 до 100 от 1 до 270 от 0,1 до 10,0 от 0,1 до 120 от 0,1 до 60 от 0,01 до 10,0 от 0,1 до 100 от 2 до 600 |
|
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений напряжения переменного тока, % |
± 1,5 |
|
Напряжение постоянного тока, В Канал 1, на пределе «~ 10 В» Канал 1, на пределе «~ 100 В» Канал 1, на пределе «~ 300 В» Внешнее напряжение, на пределе «~ 10 В» Внешнее напряжение, на пределе «~ 100 В» Внешнее напряжение, на пределе «~ 600 В» |
от 0,1 до 10,0 от 0,5 до 100 от 1 до 370 от 0,01 до 10,0 от 0,1 до 100 от 1 до 600 |
|
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений напряжения постоянного тока, % |
±1,5 |
|
Сила переменного тока, А Канал 1, клеммы «=U1 = 0...300 В» Канал 1, клеммы «10 А» - «0» Канал 1, клеммы «100 А» - «0» Канал 2, клеммы «0,8 А» - «0» Канал 2, клеммы «20 А» - «0» Внешний ток, на пределе «~ 1 А» Внешний ток, на пределе «~ 10 А» |
от 0,01 до 5,00 от 0,01 до 10,0 от 0,1 до 100 от 0,01 до 1,00 от 0,02 до 20,0 от 0,001 до 1,00 от 0,01 до 10,0 |
|
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений силы переменного тока, % |
±1,5 |
|
Сила постоянного тока, А Канал 1, клеммы «=U1 = 0...300 В» Внешний ток, на пределе «~ 1 А» Внешний ток, на пределе «~ 10 А» |
от 0,01 до 2,00 от 0,001 до 1,00 от 0,01 до 10,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений силы постоянного тока, % |
±1,5 |
|
Диапазоны измерений времени срабатывания и возврата проверяемой защиты, с |
от 0,001 до 9,999 от 10,00 до 99,99 |
|
Пределы допускаемой основной абсолютной погрешности измерений времени срабатывания и возврата проверяемой защиты для величин от 0,1 до 9,999 с, с, не более |
±0,05 |
|
Пределы допускаемой основной относительной погрешности измерений времени срабатывания и возврата проверяемой защиты для величин более 10 с, % |
±1,0 |
|
Угол сдвига фаз |
от 0° до 360° |
|
Предел допускаемой основной абсолютной погрешности измерений угла сдвига фаз |
±2,0° |
|
Частота переменного тока, Гц |
от 40,00 до 60,00 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока, Гц |
±0,02 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон регулировки частоты сигналов каналов 2 и 3, Гц |
от 40 до 550 |
|
Диапазон регулировки угла сдвига фазы между током, формируемым на выходе канала 1, и напряжением, формируемым на выходе канала 2 |
от 0° до 360° |
|
Параметры питания: Напряжение питания переменного тока, В Частота, Гц Потребляемая мощность по цепям питания, В^А, не более |
от 187 до 242 от 49 до 51 900 |
|
Время установления рабочего режима, мин не более |
5 |
|
Продолжительность непрерывной работы без нагрузки, ч, не менее |
8 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
435х350х231 |
|
Масса устройства, кг, не более |
30 |
|
Наработка на отказ, ч, не менее |
10 000 |
|
Срок службы, лет, не менее |
10 |
|
Среднее время восстановления, ч |
5 |
|
Нормальные условия эксплуатации: - температура окружающей среды, оС: - относительная влажность, % - атмосферное давление, мм. рт. ст. |
от +15 до +25 от 30 до 80 от 630 до 795 |
|
Рабочие условия эксплуатации: - температура окружающей среды, оС: - относительная влажность при + 25 оС , % - атмосферное давление, мм. рт. ст. |
от -10 до +40 до 90 от 537 до 800 |
аблица 4 — Продолжительность непрерывной работы под нагрузкой
|
Род тока |
Канал/выход |
Напряжение при макс. нагрузке, В |
Максимальный ток, А |
Время работы при макс. нагрузке, не более, мин |
|
переменный |
Канал 1/«10 А» |
45 |
10 |
30 |
|
Канал 1/«100 А» |
3,5 |
100 |
1 | |
|
Канал 1/«300 В» |
250 |
2 |
60 | |
|
Канал 1/«300 В» |
220 |
5 |
1 | |
|
постоянный |
Канал 1/«300 В» |
250 |
2 |
60 |
|
переменный |
Канал 2/«20 А» |
4,2 |
20 |
10 |
|
Канал 2/«120 В» |
100 |
0,8 |
10 | |
|
Канал 3/«65 В» |
55 |
0,5 |
10 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Устройство проверки средств релейной защиты |
«Нептун-3» |
1 |
|
Паспорт |
БПВА.441322.014 ПС |
1 |
|
Руководство по эксплуатации |
БПВА.441322.014 РЭ |
1 |
|
Упаковка |
- |
1 |
|
Кабель соединительный однопроводный |
- |
8 |
|
Кабель соединительный двухпроводный |
- |
2 |
|
Кабель сетевой |
- |
1 |
|
Методика поверки |
- |
1 |
Сведения о методах измерений
приведены в разделе 6 «Устройство и работа» руководства по эксплуатации
БПВА.441322.014 РЭ.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
Приказ Росстандарта от 01 октября 2018 г. №2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1х10-16 - 100 А»;
Приказ Росстандарта от 18 августа 2023 г. №1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 10-1 до 2-109 Гц»;
Приказ Росстандарта от 28 июля 2023 г. №1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от «10» сентября 2025 г. № 1932 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
БПВА.440132.003 ТУ Устройства проверки средств релейной защиты «Нептун-3». Технические условия.
