Уровнемеры ГИП-1100

Назначение

Уровнемеры ГИП-1100 (далее - уровнемеры) предназначены для непрерывного измерения уровня жидкостей и сыпучих материалов.

Описание

Принцип действия уровнемеров основан на частотном методе измерений при помощи радиолокатора непрерывного излучения с частотной модуляцией (FMCW). Радиолокатор посылает высокочастотный сигнал, частота излучения которого линейно возрастает. Излучаемый сигнал отражается от поверхности продукта и принимается антенной как эхо-сигнал с изменившейся частотой. В электронном блоке уровнемера определяется разница между частотами отраженного и излучаемого сигналов в текущий момент времени, которая прямо пропорциональна расстоянию до поверхности продукта.

Уровнемеры состоят из чувствительного элемента в виде антенны, электронного блока (далее - ЭБ), размещенного в корпусе. По типу присоединения уровнемеры выпускают с резьбовым и фланцевым присоединениями. Возможно изготовление уровнемеров с высокотемпературным уплотнением, с функцией продувки антенны.

В зависимости от комплектации уровнемеры могут оснащаться встроенным или выносным дисплеем. Встроенный дисплей размещается в корпусе электронного блока уровнемера. Выносной дисплей размещается в отдельном корпусе, соединяющийся с блоком электроники уровнемера.

На передней панели дисплейного модуля расположены четыре кнопки управления, с помощью которых осуществляется навигация по программному меню и настройка параметров уровнемера.

Уровнемеры изготавливаются в общепромышленном или взрывозащищенном исполнениях.

К данному типу уровнемеров относятся модификации ГИП-1100-1, ГИП-1100-2, ГИП-1100-3, ГИП-1100-4.

Модификации отличаются значением максимальной рабочей частоты, а также значениями метрологических и технических характеристик в зависимости от исполнения.

Варианты полного обозначения исполнения уровнемеров определяются в соответствии со структурой условного обозначения по эксплуатационной документации следующим образом:

ГИП-1100-Х2-Х3-Х4-Х5-Х6-Х7-Х8-Х9-Х10-Х11-Х12-Х13-Х14-Х15/Х\

ГИП-1100 - общее обозначение типа средств измерений;

X2 - Числовой код, определяет рабочая частота (ГГц):

1 - 24 ГГц, 2 - 80 ГГц, 3- 120 ГГц, 4 - 80 ГГц (круговая поляризация);

X3 - Буквенный код определяет исполнение:

О - общепромышленное, В - взрывонепроницаемая (пыленепроницаемая) оболочка, И - искробезопасная электрическая цепь;

X4 - Числовой-буквенный код определяет материал и конструктив корпуса:

А1 - алюминиевый сплав односекционный, А2 - алюминиевый сплав двухсекционный, Н1 - нержавеющая сталь односекционный, Н2 - нержавеющая сталь двухсекционный;

X5 - Числовой-буквенный код определяет тип выходного сигнала:

Н2 - 4-20 мА с HART протоколом (2-х проводная схема), Н4 - 4-20 мА с HART протоколом (4-х проводная схема), М - RS485 Modbus (4-х проводная схема), Р2 - Profibus PA (2-х проводная схема), Р4 - Profibus DP (4-х проводная схема);

X6 - Числовой код определяет погрешность измерения:

1 - ± 1 мм, 2 - ± 2 мм, 3 - ± 3 мм, 5 - ± 5 мм, 10 - ± 10 мм;

X7 - Числовой-буквенный код определяет верхний предел измерений уровня:

Д0 - 10 метров, Д1 - 15 метров, Д2 - 20 метров, Д3 - 30 метров, Д4 - 40 метров, Д5 - 50 метров;

X8 - Числовой-буквенный код определяет тип технологического присоединения:

Р1 - резьба коническая NPT, Р2 - резьба цилиндрическая трубная G, Р3 - резьба метрическая M, МК - монтаж на кронштейне, фланцевое - согласно таблице ниже:

ГОСТ 33259                   EN1092-1                 ASME B16.5

Г1 - 01 плоский приварной

Г2 - 02 плоский свободный на приварном кольце

Г3 - 03 плоский свободный на отбортовке

Г4 - 04 плоский свободный на хомуте под приварку

Г5 - 11 стальной приварной встык

Г6 - 21 фланец корпуса арматуры

Е1 - 01 плоский фланец под приварку Е2 - 02 свободный плоский фланец на плоском приварном кольце (тип 32) или на приварной втулке (тип 33)

А1 - плоский приварной. SO (Slip On) А2 - приварной встык (воротниковый). WN (Welding Neck)

А3   - резьбовой.TF

(Threaded)

А4 - приварной враструб (переходной) SW (Socket Weld)

А5 - приварной в нахлест. LJ (Lapped)

Е3 - 04 свободный плоский фланец на приварном встык кольце (тип 34)

Е4 - 11 фланец воротниковый приварной встык

Е5 - 12 фланец свободный втулочный

Е6 - 13 фланец резьбовой втулочный

Е7 -  21 несъемный фланец

(интегральный фланец)

X9 - Числовой код определяет материал технологического присоединения:

01 - нержавеющая сталь 08Х18Н10 (AISI 304), 02 - нержавеющая сталь 03Х17Н13М2 (AISI 316L), 03 - нержавеющая сталь 12Х18Н10Т (AISI 321), 04 - нержавеющая сталь дуплексная 02Х25Н22АМ2 (EN 1.4466/310 MoLN), 05 - нержавеющая сталь ХН65МВ (Hastelloy C276), 20 - политетрафторэтилен (PTFE), 21 - полиэфирэфиркетон (PEEK);

X10 - Числовой код определяет размер технологического присоединения резьба/фланец:

Для 24 ГГц: 1 - 1 /"/-, 2 - 2"/ DN50, 3 - 3"/ DN80, 4 - 4"/ DN100, 5 - 57DN125.

Для 80 ГГц: 1 - 1 /"/DN32, 2-2 1/4"/DN50, 3-3 /"/DN80, 4 - M128*2/DN100, 5 - M164x2,5/DN150, 6 - M220*2,5/DN200.

Для 120 ГГц: 1 - 3/4"/DN20, 2 - 1 /"/DN32, 3 - M56*2/DN50, 4 - -/DN80, 5 - -/DN100.

X11 - Числовой-буквенный код определяет давление фланца: ХХ - без монтажного фланца (указывается в случае выбора в пункте Х8 одного из кодов Р1, Р2, Р3, МК):

ГОСТ 33259                   EN1092-1                 ASME B16.5

Г0 - PN6

Г1 - PN16

Г2 - PN25

E0 - PN6

E1 - PN16

E2 - PN40

А0 - класс 150

А1 - класс 300

А2 - класс 600

Г3 - PN40

E3 - PN63

E4 - PN100

А3 - класс 900

А4 - класс 1500

А5 - класс 2500

Г4 - PN63

Г5 - PN100

Г6 - PN160

Г7 - PN200

Г8 - PN250

X12 - Числовой-буквенный код определяет исполнение уплотнительной поверхности: ХХ - без монтажного фланца (указывается в случае выбора в пункте Х8 одного из кодов Р1, Р2, Р3, МК):

X13 - Буквенный код определяет тип антенны:

С - стержневая, Р - рупорная, Л - линзовая;

X14 - Буквенный код определяет материал уплотнения антенны:

(PEEK), КМ - керамика,

РТ - политетрафторэтилен (PTFE), РЕ - полиэфирэфиркетон

КС - кварцевое стекло;

X15 - Числовой код определяет номинальный размер антенны:

Для 24 ГГц: 1 - 40 мм, 2 - 50 мм, 3 - 80 мм, 4 - 100 мм.

Для 80 ГГц: 1 - 30 мм, 2 - 50 мм, 3 - 80 мм, 4 - 100 мм.

Для 120 ГГц: 1 - 20 мм, 2 - 35 мм, 3 - 50 мм, 4 - 100 мм, 5 - 150 мм, 6 - 200 мм.

XN - дополнительные опции и их расшифровка в РЭ

Серийный номер, состоящий из арабских цифр, наносится на маркировочную табличку, в виде наклейки методом печати или металлической пластинки методом лазерной гравировки, расположенную на корпусе уровнемеров.

Общий вид уровнемеров приведен на рисунках 1-3. Общий вид (схема) маркировочной таблички приведен на рисунке 4. Допускается изготовление уровнемеров с цветом корпуса и/или элементов корпуса, отличным от представленного на рисунках.

Пломбирование уровнемеров от несанкционированного доступа не производится. В процессе эксплуатации уровнемеры не предусматривают внешних механических регулировок.

Рисунок 2.1

Рисунок 2.7

Рисунок 2.13

Рисунок 2.19

Рисунок 1.1

Рисунок 1.2

Рисунок 1

Рисунок 2.2

Рисунок 2.8

Рисунок 2.14

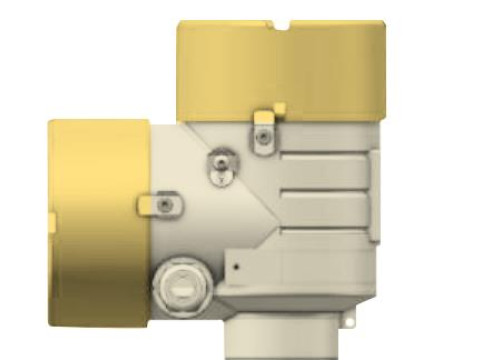

Общий вид корпуса уровнемеров ГИП-1100

Рисунок 2.3

Рисунок 2.4

Рисунок 2.5

Рисунок 2.6

Рисунок 2.9

Рисунок 2.10

Рисунок 2.11

Рисунок 2.12

Рисунок 2.15

Рисунок 2.16

Рисунок 2.17

Рисунок 2.18

Рисунок 2.20 Рисунок 2.21 Рисунок 2.22 Рисунок 2.23

Рисунок 2.24

Рисунок 2.25

Рисунок 2.1

Рисунок 2.2

Рисунок 2.3

Рисунок 2.4

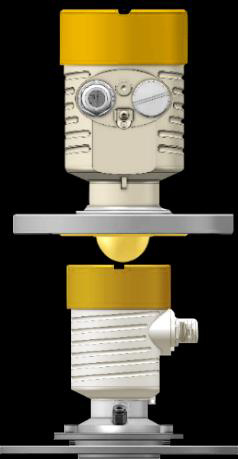

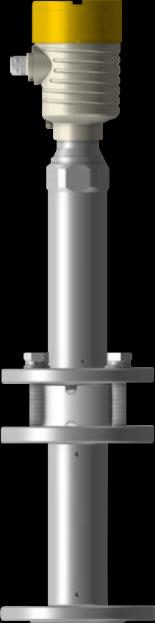

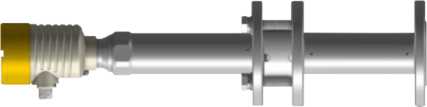

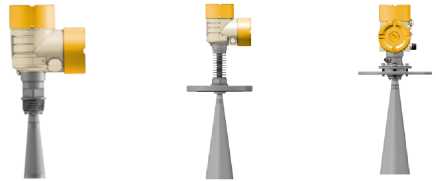

Рисунок 2 - Типы антенн

Стержневая антенна, резьбовое присоединение

Стержневая антенна (утопленная), резьбовое присоединение

Рупорная антенна, резьбовое присоединение

Рупорная антенна, фланцевое присоединение с охладителем (радиатором) Рисунок 2.5 Рупорная антенна, фланцевое присоединение с корректировкой по оси и продувкой

Рисунок 2.6 Стержневая антенна каплевидной формы, резьбовое присоединение

Рисунок 2.7 Рупорная антенна с антикоррозийной изолирующей пластиной и продувкой

Рисунок 2.8 Рупорная антенна с антикоррозийной изолирующей пластиной

Рисунок 2.9 Линзовая антенна с продувкой/охладителем (радиатором)

Рисунок 2.10 Линзовая антенна с продувкой/охладителем (радиатором)

Рисунок 2.11 Линзовая антенна с продувкой, охладителем (радиатором), фланцевое

присоединение с корректировкой по оси

Рисунок 2.12 Линзовая антенна с продувкой, фланцевое присоединение с корректировкой по оси

Рисунок 2.13 Линзовая антенна с антикоррозийной пластиной, фланцевое присоединение

Рисунок 2.14 Линзовая антенна с продувкой, фланцевое присоединение

Рисунок 2.15 Линзовая антенна, резьбовое присоединение

Рисунок 2.16 Линзовая антенна с охладителем (радиатором), присоединение по типу

Tri-Clamp

Рисунок 2.17 Линзовая антенна с охладителем (радиатором), резьбовое присоединение

Рисунок 2.18 Линзовая антенна с охладителем (радиатором), фланцевое присоединение

Рисунок 2.19 Линзовая антенна с охладителем (радиатором) и антикоррозионной изолирующей пластиной, фланцевое присоединение

Рисунок 2.20 Линзовая антенна с антикоррозионной изолирующей пластиной, фланцевое присоединение

Рисунок 2.21 Линзовая антенна (утопленная), фланцевое присоединение с корректировкой по оси и продувкой

Рисунок 2.22 Линзовая антенна (утопленная) с продувкой, фланцевое присоединение

Рисунок 2.23 Линзовая антенна (утопленная) с продувкой и антикоррозионной изолирующей пластиной, фланцевое присоединение

Рисунок 2.24 Линзовая антенна, фланцевое присоединение

Рисунок 2.25 Линзовая антенна с изолирующим кварцевым стеклом

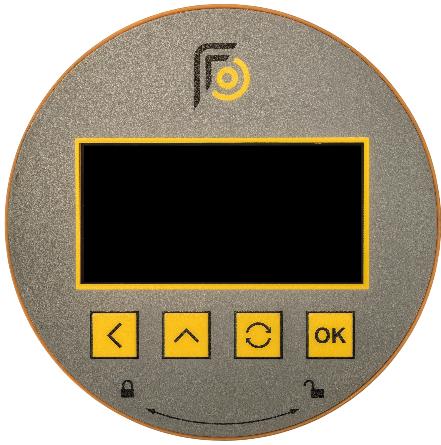

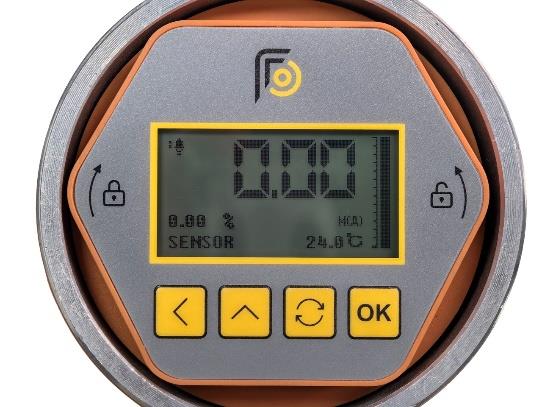

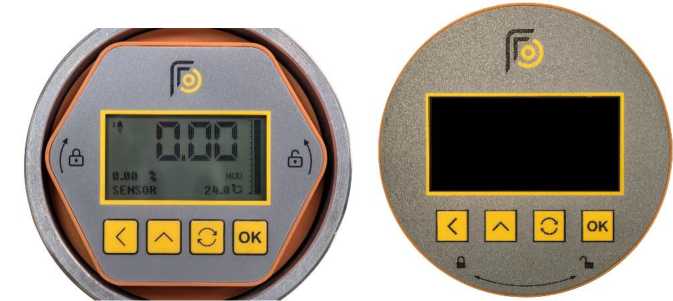

Рисунок 3 - Общий вид дисплеев

l^rOFIHTCf

Чробнемер ГИП-1100

Ех-марикробка                    |р

Un: XX В

Та:-XX...+ХХ °C

Погрешность измерений: XX мм

S.N.

ЕАЭС RU C-RU.XXXX.B.0XXXX/25

Ui В li В □ пФ Li мГн

А ОТКРЫВАТЬ. ОТКЛЮЧИВ ОТ СЕТИ

Техническая поддержка *-7 ВСЮ 100 100 4

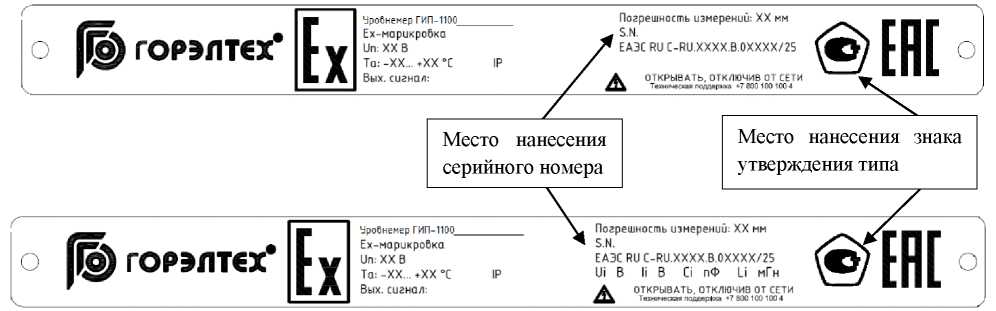

Рисунок 4 - Общий вид (схема) маркировочной таблички

Программное обеспечение

Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в значение уровня продукта, формирования выходных сигналов и самодиагностики. Метрологически значимая часть ПО защищена сервисным паролем и может быть изменена только на предприятии-изготовителя.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Продолжение таблицы 2

Таблица 3 - Характеристики переходных значений уровня

Таблица 4 - Технические характеристики

Продолжение таблицы 4

Таблица 5 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку, в виде наклейки методом печати или металлической пластинки методом лазерной гравировки, расположенную на корпусе уровнемеров и на титульные листы паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

приведены в р.2 «Принцип работы», а также р.4 «Установка», р. 8 «Отладка прибора», р. 9 «Инструкция по работе с интерфейсом модуля управления и отображения LCD-дисплея» в руководстве по эксплуатации ЛГСА. 407629.184РЭ.

Нормативные документы

Приказ Росстандарта от 30.12.2019 № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ТУ 26.51.52-097-72453807-2025 «Уровнемеры ГИП. Технические условия».
