Газоанализаторы многоканальные оптические стационарные Звезда ЛА
| Номер в ГРСИ РФ: | 99491-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "БО-ЭНЕРГО. АСТС", г. Москва |
Газоанализаторы многоканальные оптические стационарные Звезда ЛА (далее по тексту - газоанализаторы) предназначены для непрерывных измерений объемной доли метана (CH4) или этилена (C2H4) в исследуемой среде и выдачи соответствующих оповещений при превышении установленных пороговых значений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99491-26 | |||||||||
| Действует | по 28.09.2031 | |||||||||
| Наименование | Газоанализаторы многоканальные оптические стационарные | |||||||||
| Модель | Звезда ЛА | |||||||||
| Модификации |
Звезда ЛА-CH4 Звезда ЛА-C2H4 |
|||||||||
| Приказы |
№1973 от
28.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 27606511-3e9e-9fb8-0963-d5a9dd35d378 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «БО-ЭНЕРГО.АСТС», РОССИЯ, 105118, г. Москва, вн. тер. г. м. о. Соколиная Гора, ул. Вольная, д. 13
Поверка
| Методика поверки / информация о поверке |
МП-1118-2026 ГСИ. Газоанализаторы многоканальные оптические стационарные Звезда ЛА. Методика поверки.
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99491-26: Описание типа
2026-99491-26.pdf
|
Скачать | 420.6 КБ | |
|
99491-26: Методика поверки
МП-1118-2026
2026-mp99491-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Газоанализаторы многоканальные оптические стационарные Звезда ЛА (далее по тексту - газоанализаторы) предназначены для непрерывных измерений объемной доли метана (CH4) или этилена (C2H4) в исследуемой среде и выдачи соответствующих оповещений при превышении установленных пороговых значений.
Описание
Принцип действия газоанализаторов - оптический абсорбционный. Для работы газоанализаторов не требуется наличие в атмосфере кислорода. Газоанализаторы имеют высокую селективность и нечувствительны к присутствию прочих газов в исследуемой среде.
Конструктивно газоанализаторы состоят из оптического многоканального измерительного блока Звезда ЛА-ИБМ1 (далее по тексту - измерительный блок) и выносных волоконно-оптических сенсоров Звезда ЛА-ЗВО100 (далее по тексту - сенсор).
Измерительный блок состоит из лазерного источника (узкополосного лазера и электронной схемы управления), фотодетектора, оптического коммутатора, системы термической стабилизации оптических компонентов, опорной газовой ячейки, модуля ЦАП, модуля АЦП и процессорного вычислительного модуля.
Сенсор представляет пару волоконно-оптических коллиматоров, жёстко закреплённых в полом толстостенном стальном каркасе и формирующих между собой открытый оптический канал.
Газоанализаторы выпускаются в двух модификациях в зависимости от типа контролируемых газов: Звезда ЛА-СНд для метана и Звезда ЛА-С2Н4 для этилена.
Общий вид газоанализаторов представлен на рисунках 1 - 3.

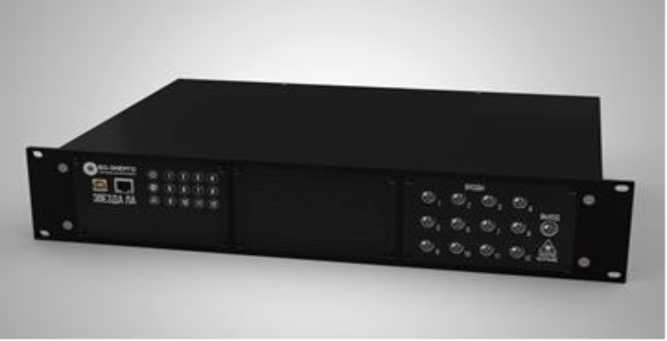

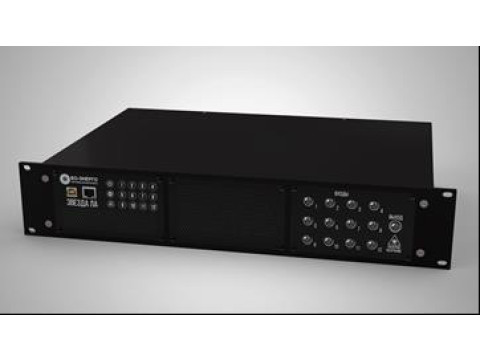

Рисунок 1 - Общий вид измерительного блока

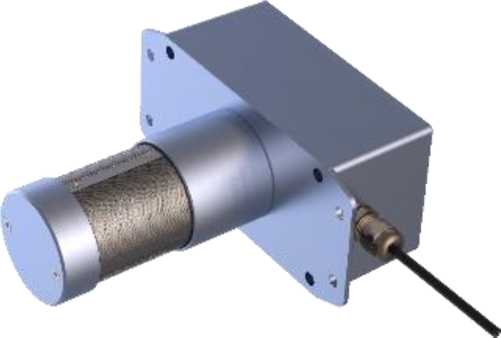

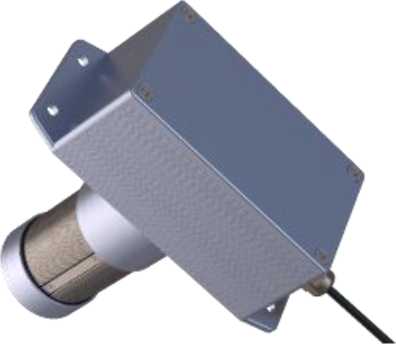

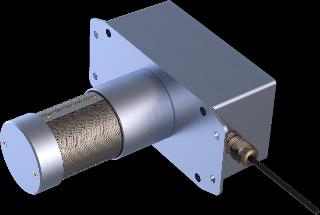

Рисунок 2 - Общий вид сенсоров

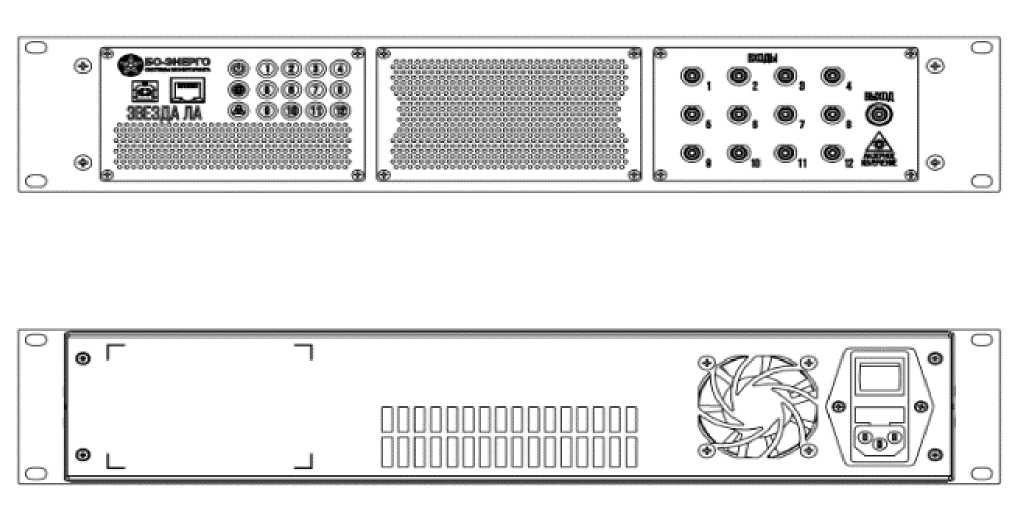

Рисунок 3 - Фронтальный и обратный вид измерительного блока газоанализатора
Нанесение знака поверки на газоанализаторы не предусмотрено.

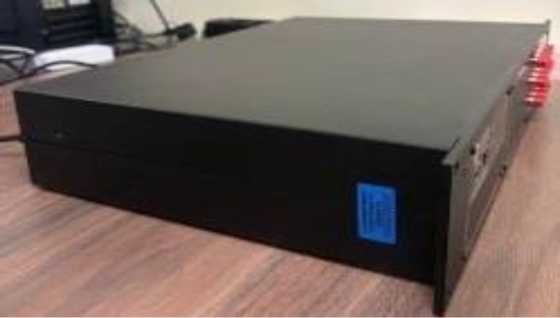

Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, однозначно идентифицирующий экземпляр средства измерений, присваивается по номеру измерительного блока и наносится на металлическую идентификационную табличку (рисунок 4а), расположенную на корпусе измерительного блока, методом гравировки. Сведения о заводских номерах сенсоров, входящих в состав средства измерений, указываются в паспорте и наносятся непосредственно на корпус сенсоров на металлической идентификационной табличке (рисунок 4б) методом гравировки.
Элементы газоанализатора снабжены системой пломбировки корпуса. Пломбировка осуществляется стикером и показана на рисунке 5.

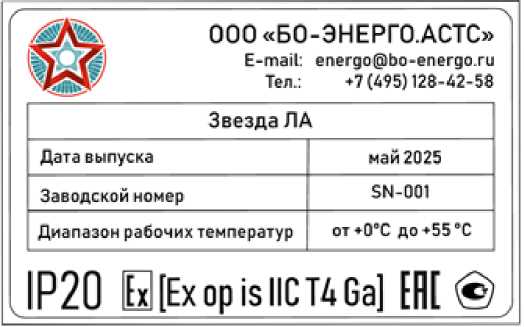

Рисунок 4а - Идентификационная табличка на обратной панели измерительного блока с местом для нанесения заводского номера

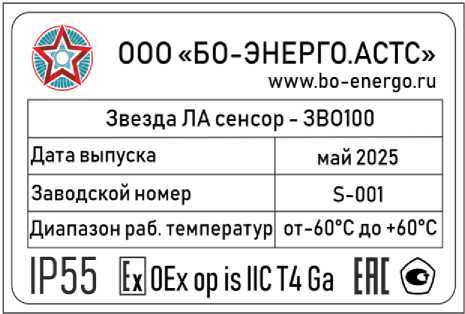

Рисунок 4б - Идентификационная табличка на обратной панели сенсоров Звезда ЛА-ЗВО100 с местом для нанесения заводского номера
Рисунок 5 - Пломбировка стикером газоанализатора
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее по тексту - ПО) и имеют защиту ПО от преднамеренных или непреднамеренных изменений. ПО позволяет настраивать активные каналы, устанавливать пороги срабатывания световой сигнализации, просматривать результаты измерений.
Результаты измерений, полученные газоанализатором, сохраняются во встроенной памяти прибора и могут передаваться по протоколу Modbus TCP/IP, а также отображаться через веб-интерфейс на любом персональном компьютере, подключенном к одной локальной сети с газоанализатором.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AlPack |
|
Номер версии (идентификационный номер) ПО |
V.2.X.X* |
|
* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазоны и поддиапазоны измерений объемной доли, % |
Пределы допускаемой абсолютной погрешности измерений объемной доли определяемого компонента, % |
Пределы допускаемой относительной погрешности измерений объемной доли определяемого компонента, % | |
|
Метан (CH4) |
от 0 до 20 |
от 0 до 0,4 включ. |
±0,02 |
- |
|
св. 0,4 до 20 |
- |
±5 | ||
|
Этилен (C2H4) |
от 0 до 20 |
от 0 до 1,2 включ. |
±0,06 |
- |
|
св. 1,2 до 20 |
- |
±5 | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество сенсоров, шт. |
от 1 до 12 |
|
Условия эксплуатации: - измерительный блок - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа - сенсор - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от 0 до +55 от 30 до 80 от 84 до 106 от -60 до +60 от 30 до 98 от 84 до 106 |
|
Масса, кг, не более: - измерительный блок - сенсор |
9,5 1 |
|
Габаритные размеры (высота х ширина х длина), мм, не более: - измерительный блок - сенсор |
88 х 305 х 483 160 х 152 х 60 |
|
Напряжение питания переменного тока, В |
от 130 до 260 |
|
Степень защиты оболочки по ГОСТ 14254-2015: - измерительный блок - сенсор |
IP20 IP55 |
|
Маркировка взрывозащиты: - измерительный блок - сенсор |
[Ex op is IIC T4 Ga] 0Ex op is IIC T4 Ga |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
15 |
|
Средняя наработка до отказа, ч, не менее |
50000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, на идентификационную табличку методом гравировки.
Комплектность
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор многоканальный оптический стационарный |
Звезда ЛА |
1 шт. |
|
Сенсор |
Звезда ЛА-ЗВО100 |
от 1 до 12 шт.1) |
|
Шнур питания IEC 60320 C13/Schuko |
_ |
1 шт. |
|
Кабель USB 2.0 |
_ |
1 шт. |
|
Патч-корд Ethernet RJ45 |
_ |
1 шт. |
|
Монтажный комплект крепления сенсора |
_ |
от 1 до 12 шт.1) |
|
Упаковка |
_ |
1 шт. |
|
Паспорт |
Б0-002.000.0000ПС |
1 экз. |
|
Руководство по эксплуатации |
Б0-002.000.0000РЭ |
1 экз. |
|
Камера газовая |
КГ-106 |
1 шт. |
|
1) В соответствии с заказом. |
Сведения о методах измерений
приведены в пункте 2 «Использование по назначению» документа БО-002.000.0000РЭ «Газоанализаторы многоканальные оптические стационарные Звезда ЛА. Руководство по эксплуатации».
Нормативные документы
ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия»;
Приказ Росстандарта от 31.12.2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53.110-001-33691640-2024 «Газоанализаторы многоканальные оптические стационарные Звезда ЛА. Технические условия».
