Датчики температуры ТС-01

Назначение

Датчики температуры ТС-01 (далее - датчик) предназначены для непрерывного измерения температуры жидких, паро- и газообразных сред, химически неагрессивных к материалу защитной арматуры или гильзы, и преобразования измеренных значений в унифицированный аналоговый выходной сигнал силы постоянного тока и цифровой выходной сигнал по протоколу HART и/или Modbus RS-485.

Описание

Принцип действия датчиков основан на измерении и преобразовании электронным преобразователем (ЭП) выходных сигналов электрического сопротивления от первичного преобразователя (чувствительного элемента - ЧЭ) температуры в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА пропорциональный измеренной температуре с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART и/или в цифровой сигнал для передачи данных по стандартному цифровому протоколу связи RS-485 Modbus RTU.

Конструктивно датчики состоят из измерительной вставки с ЧЭ в виде термопреобразователя сопротивления с номинальной статической характеристикой преобразования (далее - НСХ) типа «Pt100», «100П» по ГОСТ 6651-2009 (МЭК 60751), помещенного в защитную арматуру или гильзу, и ЭП, выполненного в корпусе с расположенными на нем клеммами, для подключения ЧЭ и вывода выходного сигнала по двухпроводной или четырехпроводной схеме подключения с питанием от токовой петли.

Датчики имеют взрывозащищенное исполнение с видом взрывозащиты «i» - искробезопасная электрическая цепь или «d» - взрывонепроницаемая оболочка. Датчики в взрывозащищенном исполнении «d» имеют встроенный жидкокристаллический дисплей.

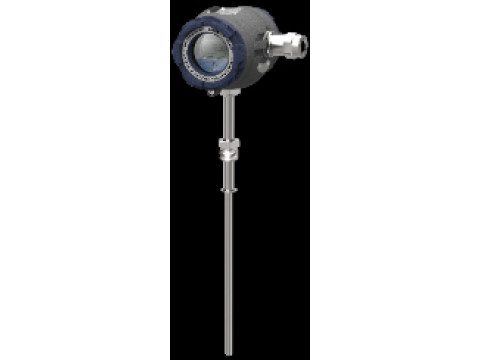

Общий вид датчиков представлен на рисунке 1.

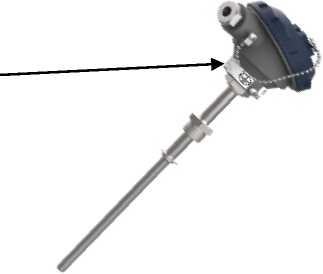

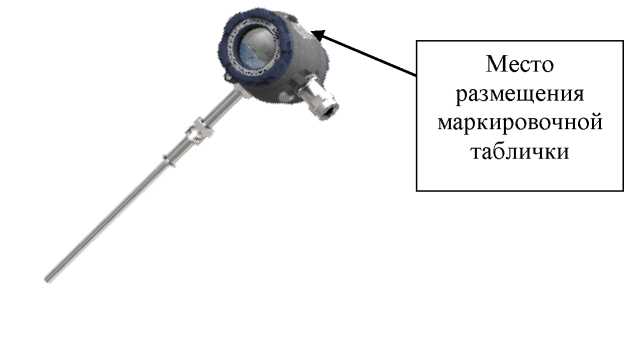

Рисунок 1 - Общий вид датчиков температуры ТС-01

Заводской (серийный) номер в виде цифрового кода наносится на маркировочную табличку, размещенную на корпусе датчика, методом лазерной гравировки или другим способом, принятом на предприятии изготовителя, обеспечивающим сохранность во время эксплуатации.

Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.

ООО «Ен Асти или» имя»

Датчик температуры ТС-01       ТС Di Exl XX XX X XX X XX XX XX

IP66/IP67

СДЫЕ-lC В ’ОССИ И

ccpu?l

1ТП rsr.:

70 -

LFJ28B JII1D0HA PISOJBT Clll&iO |_Г35нкГн - 50*С*Та*- В5“С;Т4.. .Т1> | - Ю9С-:Т5) I +55вС(Тб) -_сс*тизм*-_эс

□Еч id [JC TS...T1 Ga X                   f I

4...20MA HART ±___%              I ___

ЕЛЭС RU C-RU.XXXX.B.XXXKX/XX

Место нанесения

Место нанесения

заводского номера

знака утверждения типа

ОТКРЫ НЕ ОТК ПРИСУТСТ

КОД моде 11И    ТС- и -Ex d-XX-XX-X-XX-X-XX-XX-XX-XX

ИЗИ.

\ Сертификат

С/Н ООООХХХ

2Q__г.

ЕАЭС RLI C-RU.XXXK.B.XXXXX/XX /

VOC

°C

U питания

Датчик!температуры ТС-01

1Ёх db ПС Т6...Т1 Ob w| IPC6/IP67 | 4.. 2ОГНД | HART | ±___%

'.Та -5О...+Я5°С (Т4... '!); -50... + 60°С (ТВ); -5 О...+ 55 °C (T£j)

ООО «ЕН АВТОМАТИЗАЦИЯ* '

Сделано в России

тел.: 4-7-49-5-369-02-S9

сайт; www.enLiLiLorTiation.ru

Предупреждение -

ВАТЬГ ЛТКЛЮЧ1ИВ ОТ СЕТИ;

[рывуть ПРИ ВОЗМОЖНОМ ВИИ ВЗРЫВООПАСНОЙ СРЕДЫ!

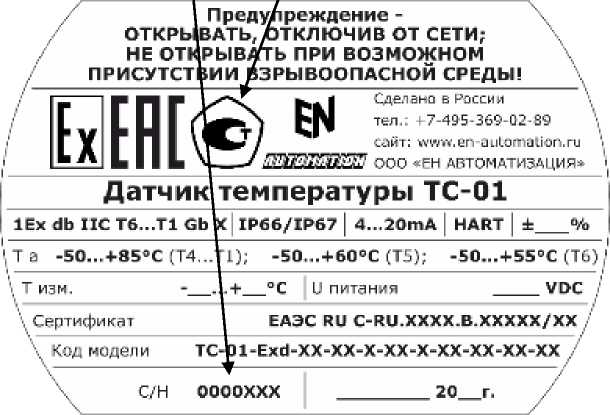

Рисунок 2 - Место нанесения заводского номера и знака утверждения типа

Пломбирование средств измерений не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Датчики имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым.

Конструкция датчиков исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию. Установленное изготовителем ПО не имеет возможности считывания, энергонезависимое и неизменяемое.

Метрологические характеристики датчиков нормированы с учетом влияния ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку датчика методом лазерной гравировки или другим способом, принятом на предприятии изготовителя, и на титульный лист паспорта и руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Использование по назначению» документа ЕНБА.405211.001 РЭ «Датчики температуры ТС-01. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;

ЕНБА.405211.001 ТУ «Датчики температуры ТС-01. Технические условия».
