Магазины сопротивления ПрофКиП Р
| Номер в ГРСИ РФ: | 99506-26 |
|---|---|
| Производитель / заявитель: | ЗАО "ПрофКИП", г.Мытищи |
Магазины сопротивления ПрофКиП Р (далее по тексту - магазины сопротивления) предназначены для воспроизведений сопротивления постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99506-26 | |||||||||
| Действует | по 28.09.2031 | |||||||||
| Наименование | Магазины сопротивления | |||||||||
| Модель | ПрофКиП Р | |||||||||
| Модификации |
ПрофКиП Р4831Н ПрофКиП Р4834В |
|||||||||
| Приказы |
№1973 от
28.09.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fe47739b-9b58-9815-fe79-19c5d4222e59 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ПрофКиП», РОССИЯ, 141006, Московская обл., г. Мытищи, ул. Белобородова, д. 2
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1371-551-2025 ГСИ. Магазины сопротивления ПрофКиП Р. Методика поверки.
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99506-26: Описание типа
2026-99506-26.pdf
Файл устарел
|
Скачать | 212.4 КБ | |
|
99506-26: Методика поверки
РТ-МП-1371-551-2025
2026-mp99506-26.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
99506-26: Описание типа
2026-99506-26-1.pdf
|
Скачать | 212.4 КБ | |
|
99506-26: Методика поверки
РТ-МП-1371-551-2025
2026-mp99506-26-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Магазины сопротивления ПрофКиП Р (далее по тексту - магазины сопротивления) предназначены для воспроизведений сопротивления постоянного тока.
Описание
Принцип действия магазина сопротивления заключается в последовательном соединении требуемого количества равно номинальных прецизионных резисторов в каждой декаде при последовательном соединении декад.
Конструктивно магазины сопротивления состоят из последовательно соединенных равнономинальных прецизионных резисторов, установленных в каждой декаде.
К данному типу средства измерений относятся следующие модификации: ПрофКиП Р4831Н, ПрофКиП Р4834В.
Магазины сопротивления различаются между собой диапазонами воспроизведений сопротивления постоянного тока.
Для предотвращения несанкционированного доступа к внутренним частям магазина сопротивления осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки, предотвращающей открывание корпуса магазина сопротивления.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на шильдик, наклеиваемый на боковую панель корпуса магазинов сопротивления.
Общий вид магазинов сопротивления представлен на рисунках 1 - 2. Место нанесения заводского номера, место нанесения знака утверждения типа и место пломбирования от несанкционированного доступа представлены на рисунке 3.

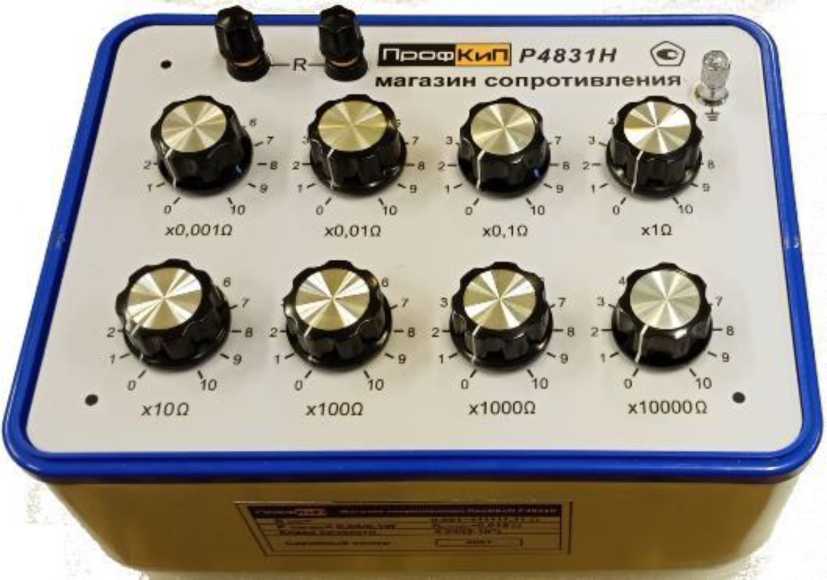

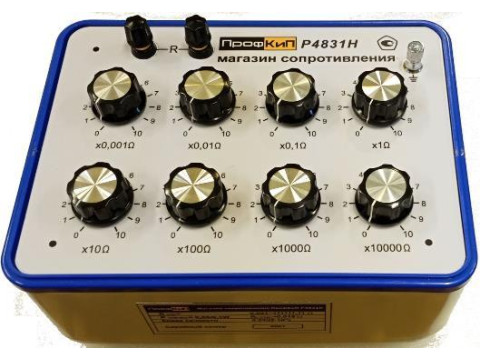

Рисунок 1 - Общий вид магазинов сопротивления модификации ПрофКиП Р4831Н

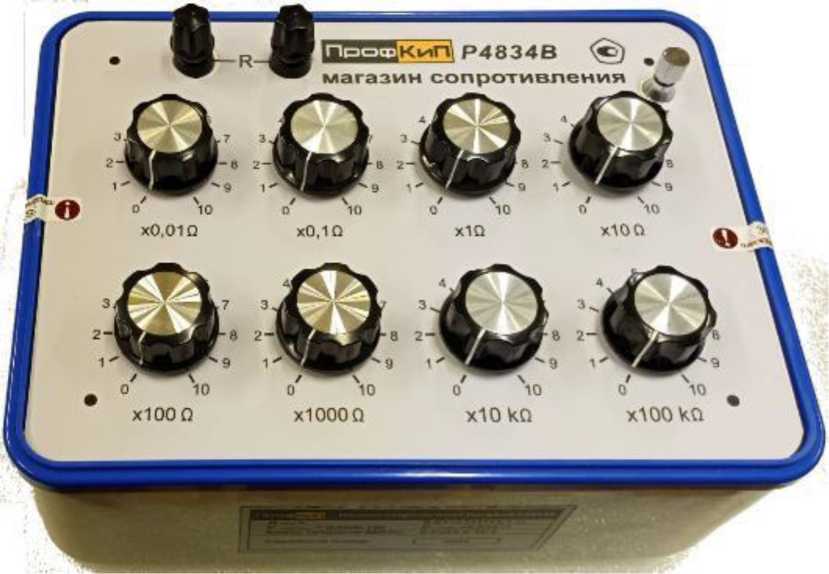

Рисунок 2 - Общий вид магазинов сопротивления модификаций ПрофКиП Р4834В

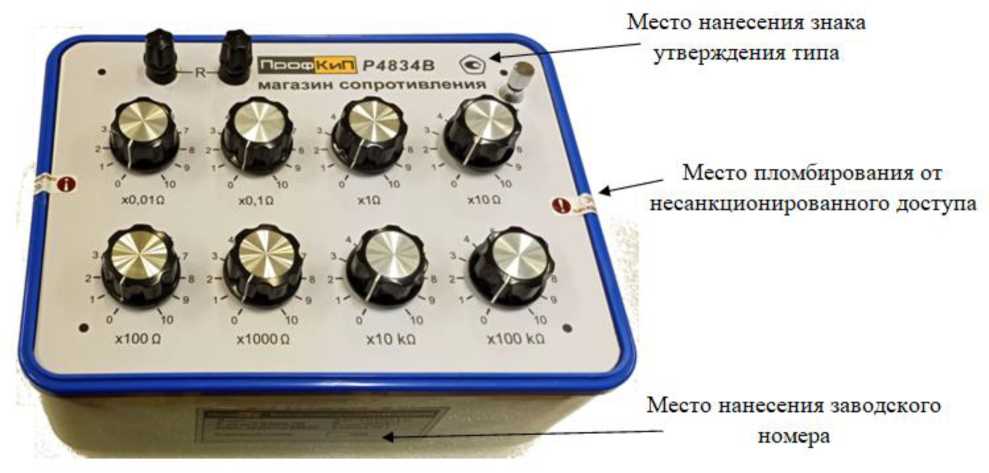

Рисунок 3 - Место нанесения заводского номера, место нанесения знака утверждения типа и место пломбирования от несанкционированного доступа
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений электрического сопротивления, Ом - ПрофКиП Р4831Н - ПрофКиП Р4834В |
от 0,001 до 111111,11 от 0,01 до 1111111,1 |
|
Класс точности - ПрофКиП Р4831Н - ПрофКиП Р4834В |
0,02 0,02 |
|
Допускаемое отклонение действительного значения воспроизводимого электрического сопротивления от номинального значения в нормальных условиях применения, % - ПрофКиП Р4831Н - ПрофКиП Р4834В |
6=±[0,02+240-6( -0^- -1)] R 6=±[0,02+2>10—7( 10 -1)] R |
|
Допускаемое отклонение действительного значения воспроизводимого электрического сопротивления от номинального значения в рабочих условиях применения, %, не более - ПрофКиП Р4831Н - ПрофКиП Р4834В |
6=±[0,02+240-6( -0^- -1)] R 6=±[0,02+2>10—7( 10 -1)] R |
П Продолжение таблицы 1
|
Наименование характеристики |
Значение |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +19,5 до +20,5 от 25 до 80 от 84 до 106 |
|
Примечание: R - номинальное значение установленного сопротивления, Ом (кОм) | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Значения номинальной/максимальной мощности на спупень, Вт - ПрофКиП Р4831Н для декады 0,001 Ом для декады 0,01 Ом для декад 0,1 Ом и более - ПрофКиП Р4834В для декады 0,01 Ом для декад 0,1 Ом и более |
0,001/0,002 0,01/0,02 0,05/0,1 0,01/0,02 0,05/0,1 |
|
Значение начального сопротивления при установке всех декадных переключателей в нулевые положения (Ro), Ом, не более - ПрофКиП Р4831Н - ПрофКиП Р4834В |
0,024 0,024 |
|
Электрическое сопротивление изоляции, не менее, Ом - ПрофКиП Р4831Н - ПрофКиП Р4834В |
5-109 5П010 |
|
Количество декад, шт. - ПрофКиП Р4831Н - ПрофКиП Р4834В |
8 8 |
|
Габаритные размеры (длинахширинахвысота), мм - ПрофКиП Р4831Н - ПрофКиП Р4834В |
270х200х140 270x200x140 |
|
Масса, кг, не более - ПрофКиП Р4831Н - ПрофКиП Р4834В |
2,2 2,2 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 25 до 80 от 84 до 106 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
7000 |
Знак утверждения типа
наносится на переднюю панель магазина сопротивлений методом трафаретной печати и на титульный лист паспорта типографским способом.
Комплектность
Стандартный комплект поставки магазинов сопротивления представлен в таблице 4.
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Магазин сопротивления |
Модификация ПрофКиП Р4831Н или ПрофКиП Р4834В |
1 |
|
Паспорт |
ПРШН 26.51.43.150-68134858-2025 ПС |
1 |
|
Упаковка |
_ |
1 |
Сведения о методах измерений
приведены в разделе «Инструкция по эксплуатации» паспорта.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 23737-79 «Меры электрического сопротивления. Общие технические условия»;
Приказ Росстандарта от 30.12.2019 №3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ПРШН 26.51.43.150-68134858-2025 ТУ «Магазины сопротивления ПрофКиП Р. Технические условия».
