Калибраторы давления АДТС
| Номер в ГРСИ РФ: | 99508-26 |
|---|---|
| Производитель / заявитель: | ООО "Альфапаскаль", г.Челябинск |
Калибраторы давления АДТС (далее - калибраторы) предназначены для измерений и воспроизведений (при подключении внешних источников давления и вакуума) абсолютного давления, а также для расчета по результатам измерений других параметров воздушной среды.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99508-26 | ||||||
| Действует | по 28.09.2031 | ||||||
| Наименование | Калибраторы давления | ||||||
| Модель | АДТС | ||||||
| Приказы |
№1973 от
28.09.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 68ad2b7d-f627-0514-eb69-dfca0bb11595 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Альфапаскаль», РОССИЯ, 454047, Россия, г. Челябинск, ул. 2-я Павелецкая, 36, офис 301
Поверка
| Методика поверки / информация о поверке |
РТ-МП-491-202-2026 ГСИ. Калибраторы давления АДТС. Методика поверки.
(с 28.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99508-26: Описание типа
2026-99508-26.pdf
|
Скачать | 311.1 КБ | |
|
99508-26: Методика поверки
РТ-МП-491-202-2026
2026-mp99508-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Калибраторы давления АДТС (далее - калибраторы) предназначены для измерений и воспроизведений (при подключении внешних источников давления и вакуума) абсолютного давления, а также для расчета по результатам измерений других параметров воздушной среды.
Калибраторы могут применяться в качестве рабочих эталонов единицы абсолютного давления 1-го и 2-го разрядов согласно Государственной поверочной схеме для средств измерений абсолютного давления, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.12.2025 г. № 2667.
Описание
Принцип действия калибраторов в режиме измерений основан на измерении и последующем преобразовании в цифровой код аналогового выходного сигнала чувствительных элементов преобразователей давления АПМ, которые входят в состав калибратора. Преобразователи давления АПМ в свою очередь передают измеренные значения в виде цифрового кода на электронный блок калибратора для дальнейшей обработки и отображения результатов измерений на дисплее калибратора.
Конструктивно калибраторы выполнены в едином металлическом корпусе. Калибратор может быть выполнен в исполнении для настольного размещения или в исполнении для монтажа в телекоммуникационную стойку.
На лицевой панели размещены сенсорный дисплей, кнопка включения/выключения питания, пневмопорты статического давления (далее - Ps) и полного давления (далее - Pt), разъём USB типа А, а также две ручки для переноса калибратора. На задней панели расположены разъёмы USB типа А, RJ-45, COM-порт, четырёхконтактный разъём УИД (управления вакуумным насосом), пневмопорты Ps и Pt, пневмопорты для подключения к источникам давления и вакуума, а также пневмопорт для связи с атмосферой. Маркировка разъёмов и пневмопортов осуществляется путем нанесения лазерной гравировки на корпус или с помощью наклеек. Внутри корпуса расположены два преобразователя абсолютного давления АПМ, подключаемые к каналам Ps и Pt, пневмосистема с электромагнитными клапанами для контроля и задания требуемого значения давления, а также электронный блок, отвечающий за управление аппаратной частью калибратора.
Калибратор является модульной системой и конкретные характеристики преобразователей АПМ определяются при заказе калибратора в соответствии со структурной схемой условного обозначения преобразователей.
Структурная схема условного обозначения преобразователей:
АПМ - □ - □ - □ - □ - □
1 2 3 4 5 6
1 - обозначение преобразователя давления;
2 - код канала давления (Ps для канала статического давления, Pt для канала полного давления);
3 - значение нижнего предела измерений, МПа;
4 - значение верхнего предела измерений, МПа;
5 - код исполнения (от 1 до 4, представлены в таблицах 2 - 3);
6 - наличие термокомпенсации (индекс ТК указывает о диапазоне условий эксплуатации по температуре окружающего воздуха от 0 до +50 °С (для исполнений 2 - 4), отсутствие индекса о диапазоне условий эксплуатации от +15 до +25 °С (для исполнений 1 - 4)).
Калибраторы не имеют модификаций.
Пломбирование калибраторов не предусмотрено.
Конструкция не предусматривает нанесение знака поверки на корпус калибратора.
Заводской номер в виде цифрового кода наносится типографским способом на наклейки, расположенные на лицевой и задней панелях корпуса калибратора. Внешний вид калибраторов приведён на рисунках 1-4. Места нанесения заводского номера и знака утверждения типа приведены на рисунках 3 и 4.

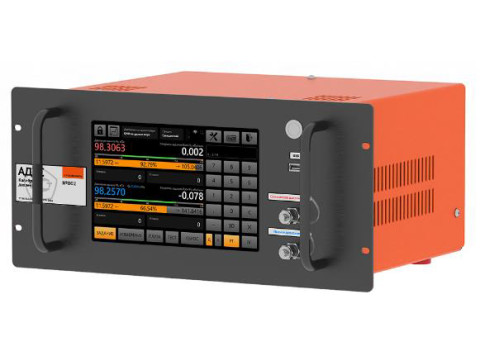

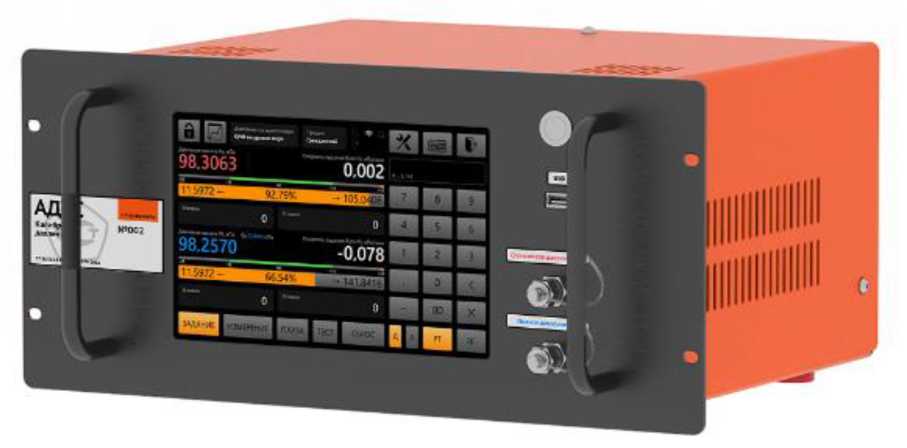

Рисунок 1 - Внешний вид калибратора (исполнение для монтажа в телекоммуникационную стойку)

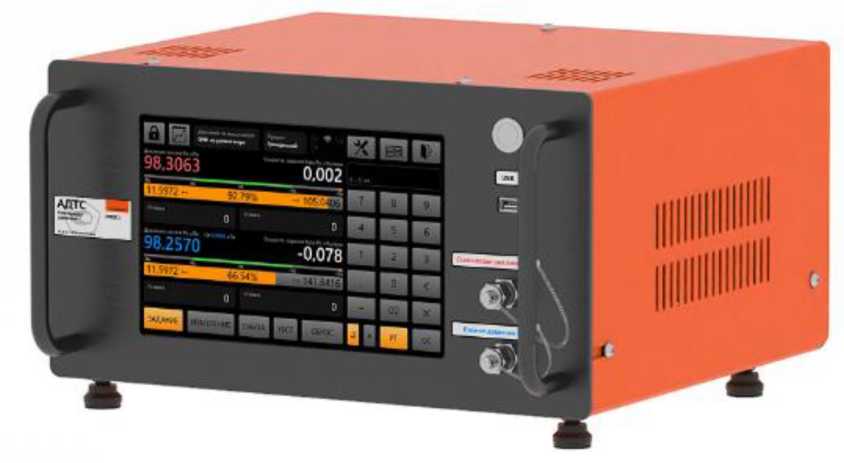

Рисунок 2 - Внешний вид калибратора (исполнение для настольного размещения)
Заводской номер
Знак утверждени я типа

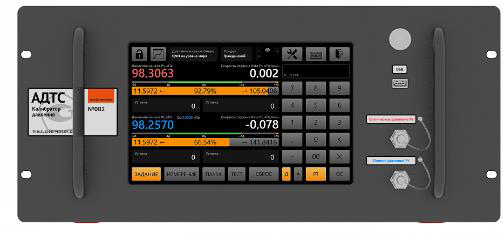

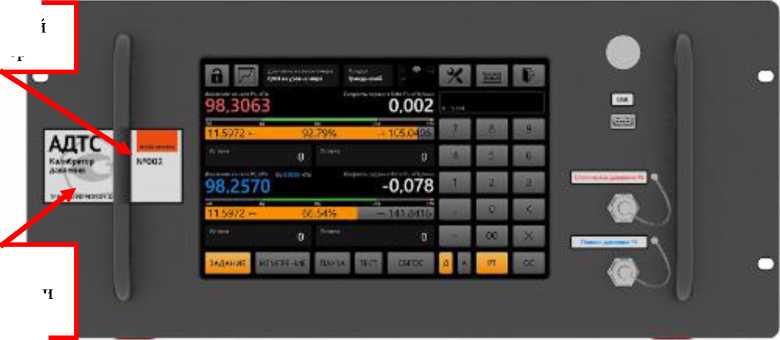

Рисунок 3 - Внешний вид калибратора (лицевая панель исполнения для монтажа в телекоммуникационную стойку), места нанесения заводского номера и знака утверждения типа
Заводской номер
Знак утверждени я типа

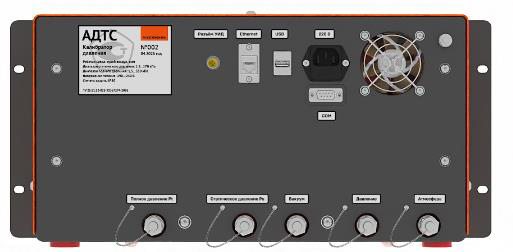

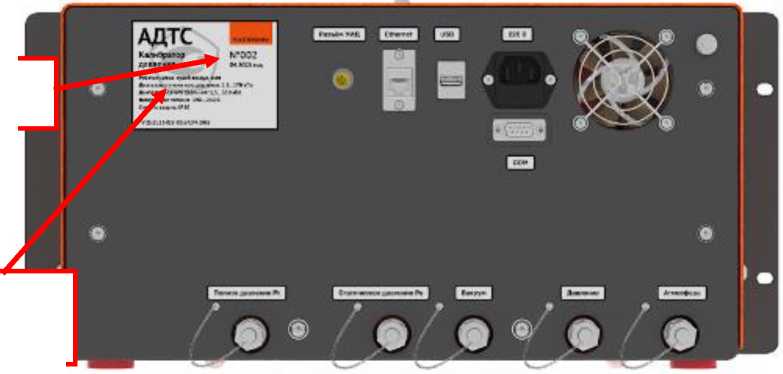

Рисунок 4 - Внешний вид калибратора (задняя панель исполнения для монтажа в телекоммуникационную стойку), места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Калибраторы функционирует под управлением встроенного программного обеспечения (ПО), которое имеет верхний и нижний уровень.
ПО верхнего уровня обеспечивает интерфейс пользователя, дистанционное управление, взаимодействует с ПО нижнего уровня и хранит в себе метрологически значимые настройки калибратора.
ПО нижнего уровня выполняет команды, поступившие от ПО верхнего уровня, управляет работой системы клапанов, получает информацию от преобразователей давления АПМ и передает в ПО верхнего уровня.
Идентификационные данные ПО приведены в таблице 1.
ПО защищено с помощью простых программных средств. Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с п. 4.5 Р 50.2.077-2014.
аблица 1 - Идентификационные данные программного обеспечения калибраторов
|
Идентификационные данные (признаки) |
Значения | |
|
ПО верхнего уровня |
ПО нижнего уровня | |
|
Идентификационное наименование ПО |
ADTS |
MK |
|
Номер версии ПО (идентификационный номер), не ниже |
1.0.0.0 |
1.00 |
|
Цифровой идентификатор ПО |
_ |
_ |
Технические характеристики
Метрологические и технические характеристики калибраторов представлены в таблицах 2 - 4. Показатели надежности приведены в таблице 5.
Таблица 2 - Метрологические характеристики преобразователей давления АПМ канала Ps
|
Исполнение преобразователей давления АПМ |
Диапазон измерений, кПа 1) 2) |
Пределы допускаемой погрешности измерений давления | |||
|
минимальный |
максимальны й |
абсолютной, Па |
приведенной (от 0 до 50 % ДИ включ.), % 0ДДИ; относительной (св. 50 до 100) % ДИ, % 3) |
приведенной , % ДИ | |
|
1 |
от 1,5 до 170 |
от 1,5 до 170 |
от 1,5 до 12 кПа включ. ±4,5 св. 12 до 35 кПа включ. ±5,5 св. 35 до 110 кПа включ. ±10 св. 110 до 170 кПа включ. ±14 |
_ |
_ |
|
2 |
от 3,5 до 135,5 |
от 3,5 до 135,5 |
±10 |
_ |
_ |
|
3 |
от 0 до 110 |
от 0 до 170 |
_ |
±0,01 |
_ |
|
4 |
_ |
- |
±0,01 | ||
1) Допускается выбор других единиц измерений, допущенных к применению в Российской Федерации.
2) Диапазоны измерений преобразователей определяются при заказе, путем выбора верхнего предела измерений, лежащего внутри максимального
диапазона измерений, но не входящего в минимальный диапазон измерений.
3) ДИ - Диапазон измерений, определяемый как разность между верхним и нижним пределами измерений.
Таблица 3 - Метрологические характеристики преобразователей давления АПМ канала Pt________________
|
Исполнение преобразователей давления АПМ |
Диапазон измерений, кПа 1) 2) |
Пределы допускаемой погрешности измерений давления | |||
|
минимальный |
максимальны й |
абсолютной, Па |
приведенной (от 0 до 50 % ДИ включ.), % 0ДДИ; относительной (св. 50 до 100) % ДИ, % 3) |
приведенной , % ДИ | |
|
1 |
от 1,5 до 350 |
от 1,5 до 350 |
от 1,5 до 12 кПа включ. ±10 св. 12 до 170 кПа включ. ±14 св. 170 до 350 кПа включ. ±42 |
_ |
_ |
|
2 |
от 3,5 до 350 |
от 3,5 до 350 |
_ |
_ |
±0,01 |
|
3 |
от 0 до 200 |
от 0 до 400 |
_ |
±0,01 |
- |
|
4 |
_ |
_ |
±0,01 | ||
|
1) Допускается выбор других единиц измерений, допущенных к применению в Российской Федерации. 2) Диапазоны измерений преобразователей определяются при заказе, путем выбора верхнего предела измерений, лежащего внутри максимального диапазона измерений, но не входящего в минимальный диапазон измерений. 3) ДИ - Диапазон измерений, определяемый как разность между верхним и нижним пределами измерений. | |||||
Таблица 4 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
500х240х640 |
|
Масса, кг, не более |
30 |
|
Рабочая среда 1) |
сухой воздух 1), азот 2) |
|
Параметры электрического питания |
напряжение переменного тока от 198 до 240 В, частота переменного тока 50±1 Гц |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
исполнение 1 преобразователей АПМ от +15 до +25, исполнения 2-4 от +15 до +25 или от 0 до +50 80 от 84,0 до 106,7 |
|
Примечания: 1) Рекомендуемый класс чистоты сжатого воздуха 1 по ГОСТ Р ИСО 8573-1-2016. 2) Рекомендуемый азот газообразный особой чистоты 2-го сорта по ГОСТ 9293-74. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится типографским способом на наклейки, расположенные на задней и лицевой панелях корпуса калибратора, а также на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 6 - Комплектность поставки
|
Наименование |
Обозначение |
Количество |
|
Калибратор давления |
АДТС |
1 шт. |
|
Руководство по эксплуатации |
АП.090.000.000 РЭ |
1 шт. |
|
Паспорт |
АП.090.001.000 ПС |
1 шт. |
Сведения о методах измерений
приведены в разделе 2.3 документа «Калибраторы давления АДТС. Руководство по эксплуатации» АП.090.000.000 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10-2 - V107 Па и Государственной поверочной схемы для средств измерений абсолютного давления»;
ТУ 26.51.52-025-91357274-2026 Калибраторы давления АДТС. Технические условия.
