Спектрометры эмиссионные с индуктивно-связанной плазмой HELICON 6500
| Номер в ГРСИ РФ: | 99513-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Hangzhou EXPEC Technology Co., Ltd.", Китай |
Спектрометры эмиссионные с индуктивно-связанной плазмой HELICON 6500 (далее - спектрометры) предназначены для измерений содержания элементов в водных растворах, природных, бутилированных, питьевых, сточных, очищенных сточных водах, в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах, почвах, геологических пробах, рудах и продуктах их переработки, металлах и их сплавах, огнеупорах, керамике, стеклах, продуктах питания, фармацевтических препаратах, нефти и нефтепродуктах, отработанных смазочных маслах и в других жидких и твёрдых веществах и материалах.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99513-26 | ||||||||||||
| Действует | по 29.09.2031 | ||||||||||||
| Наименование | Спектрометры эмиссионные с индуктивно-связанной плазмой | ||||||||||||
| Модель | HELICON 6500 | ||||||||||||
| Приказы |
№1977 от
29.09.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 306823df-1155-c533-6065-6da85ef1dca5 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Hangzhou EXPEC Technology Co., Ltd., КИТАЙ, No.2466-1 Science & Technology Avenue, Qingshanhu Street, Lin’an District, Hangzhou City, Zhejiang Province, P.R.
Поверка
| Методика поверки / информация о поверке |
ИМТ-МП-0077-2025 ГСИ. Спектрометры эмиссионные с индуктивно-связанной плазмой HELICON 6500. Методика поверки
(с 29.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99513-26: Описание типа
2026-99513-26.pdf
Файл устарел
|
Скачать | 258.5 КБ | |
|
99513-26: Методика поверки
ИМТ-МП-0077-2025
2026-mp99513-26.pdf
Файл устарел
|
Скачать | 2.6 MБ | |
|
99513-26: Описание типа
2026-99513-26-1.pdf
|
Скачать | 258.5 КБ | |
|
99513-26: Методика поверки
ИМТ-МП-0077-2025
2026-mp99513-26-1.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Спектрометры эмиссионные с индуктивно-связанной плазмой HELICON 6500 (далее - спектрометры) предназначены для измерений содержания элементов в водных растворах, природных, бутилированных, питьевых, сточных, очищенных сточных водах, в атмосферном воздухе, воздухе рабочей зоны и промышленных выбросах, почвах, геологических пробах, рудах и продуктах их переработки, металлах и их сплавах, огнеупорах, керамике, стеклах, продуктах питания, фармацевтических препаратах, нефти и нефтепродуктах, отработанных смазочных маслах и в других жидких и твёрдых веществах и материалах.
Описание
Принцип действия спектрометров основан на регистрации спектров определяемых элементов при попадании аэрозоля жидкой или растворенной пробы в источник индуктивносвязанной плазмы, измерении уровня эмиссии атомов и ионов и определении массовой концентрации определяемых элементов при помощи градуировочных графиков.
Конструктивно спектрометры представляют собой настольные лабораторные приборы, состоящие из:
- системы ввода пробы (распылительная камера, распылитель, перистальтический насос);
- источника возбуждения спектра (плазменная горелка, индуктор);
- спектрального блока для регистрации эмиссионного оптического спектра на основе Эшелле-спектрометра с двумя диспергирующими элементами (дифракционная решетка и двухходовая призма из кварца);
- системы управления - персонального компьютера (предоставляется по отдельному заказу) с устанавливаемым программным обеспечением (далее - ПО).
Корпус спектрометров изготавливают из пластмассы и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией производителя.
Серийный номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.
Общий вид спектрометров представлен на рисунке 1. Место нанесения знака утверждения типа и серийного номера на спектрометры представлено на рисунке 2. Нанесение знака поверки на спектрометры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) спектрометров не предусмотрено.

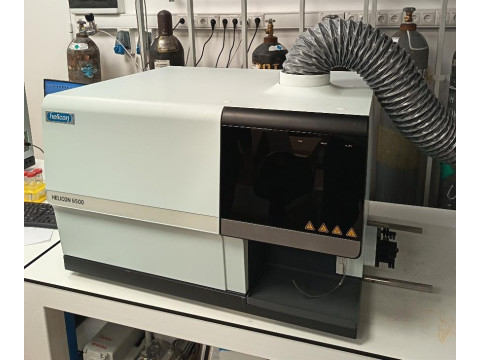

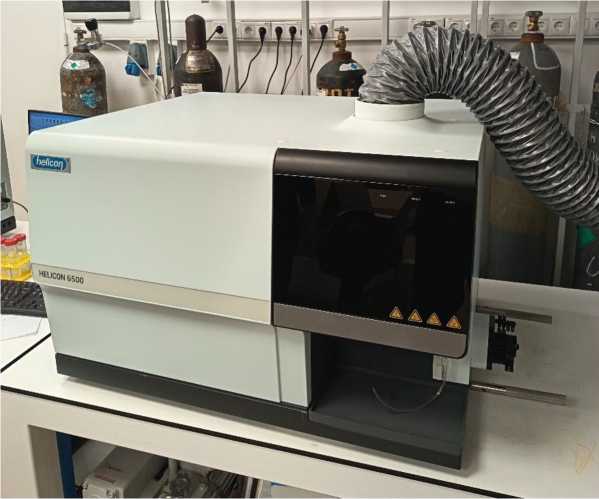

Рисунок 1 - Общий вид спектрометров эмиссионных с индуктивно-связанной плазмой
HELICON 6500
Место нанесения знака утверждения типа
Рисунок 2 - Место нанесения знака утверждения типа и серийного номера на спектрометры эмиссионные с индуктивно-связанной плазмой HELICON 6500
Место нанесения серийного номера
Inductively Coupled PI
HELICON* 6500 AC220V/4500VAMAX (10-30) "с (20~80)ЗДн
Программное обеспечение
ПО спектрометров состоит из автономного ПО «ElementV», позволяющего осуществлять контроль состояния и управление спектрометром, проводить установку режимов работы прибора, обработку, представление и хранение результатов измерений; выполнять построение градуировочных графиков и проводить диагностические тесты.
Автономное ПО «ElementV» является метрологически значимым.
Метрологические характеристики спектрометров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «Средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные автономного ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные автономного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ElementV |
|
Номер версии (идентификационный номер ПО) |
ICP_OES_ElementVX |
|
Цифровой идентификатор ПО |
- |
|
Примечания: 1 «Х» - метрологически незначимая часть автономного ПО, может принимать целые значения в диапазоне от 0 до 9999, буквенные символы от а до z и математические и пунктуационные знаки. 2 «ICP_OES_ ElementV» - метрологически значимая часть автономного ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Предел обнаружения элементов при аксиальном наблюдении, мкг/дм3, не более: - бария (Ba, 1 = 455,403 нм) |
3,0 |
|
- висмута (Bi, 1 = 306,772 нм) |
150,0 |
|
- кадмия (Cd, 1 = 214,438 нм) |
3,0 |
|
- кобальта (Co, 1 = 228,616 нм) |
5,0 |
|
- индия (In, 1 = 451,131 нм) |
100,0 |
|
- лития (Li, 1 = 670,784 нм) |
5,0 |
|
- свинца (Pb, 1 = 220,353 нм) |
40,0 |
|
- стронция (Sr, 1 = 407,771 нм) |
1,0 |
|
Предел обнаружения элементов при радиальном наблюдении, мкг/дм3, не более: - бария (Ba, 1 = 455,403 нм) |
3,0 |
|
- висмута (Bi, 1 = 306,772 нм) |
150,0 |
|
- кадмия (Cd, 1 = 214,438 нм) |
10,0 |
|
- кобальта (Co, 1 = 228,616 нм) |
15,0 |
|
- индия (In, 1 = 451,131 нм) |
300,0 |
|
- лития (Li, 1 = 670,784 нм) |
10,0 |
|
- свинца (Pb, 1 = 220,353 нм) |
100,0 |
|
- стронция (Sr, 1 = 407,771 нм) |
2,0 |
|
Предел допускаемого относительного среднего квадратического отклонения результатов измерений выходного сигнала*, % - при аксиальном наблюдении |
1,0 |
|
- при радиальном наблюдении |
1,0 |
|
* При распылении контрольного раствора с массовой концентрацией элементов бария | |
|
(Ba), кадмия (Cd), кобальта (Co), лития (Li), стронция (Sr) 1 мг/дм3, с массовой концентрацией | |
|
элементов висмута (Bi), индия (In), свинца (Pb) 10 мг/дм3. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 220 до 240 50 |
|
Потребляемая мощность, ВА, не более |
4500 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
732х935х659 |
|
Масса, кг, не более |
110 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +10 до +30 от 20 до 80 от 85 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр эмиссионный с индуктивно-связанной плазмой |
HELICON 6500 |
1 шт. |
|
Компьютер |
- |
1 шт.* |
|
Замкнутая система охлаждения |
- |
1 шт.* |
|
Программное обеспечение |
ПО |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Кабель питания |
- |
1 шт. |
|
* По заказу | ||
Сведения о методах измерений
приведены в разделе 4 «Повседневная эксплуатация» документа «Спектрометры эмиссионные с индуктивно-связанной плазмой HELICON 6500. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 23 марта 2026 г. № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»;
Приказ Росстандарта от 07 августа 2023 г. № 1569 «Об утверждении Государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»;
Техническая документация Hangzhou EXPEC Technology Co., Ltd., Китай.
