Резервуары горизонтальные стальные цилиндрические РГС
| Номер в ГРСИ РФ: | 99519-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Жатайский завод металлоконструкций", пос.Жатай |
|
99519-26: Описание типа
2026-99519-26.pdf
|
Скачать | 149.2 КБ |
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99519-26 | |||||||||||||||
| Наименование | Резервуары горизонтальные стальные цилиндрические | |||||||||||||||
| Модель | РГС | |||||||||||||||
| Модификации |
РГС-25 РГС-50 |
|||||||||||||||
| Приказы |
№1977 от
29.09.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b8ed1054-ffe6-6159-d84e-6014341a8778 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ЖЗМК», РОССИЯ, 677902, Республика Саха (Якутия), г. Якутск, п. Жатай, ул. Строда, д. 12/3
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 29.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99519-26: Описание типа
2026-99519-26.pdf
|
Скачать | 149.2 КБ |
Описание типа
Назначение
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Описание
Резервуары изготовлены в следующих модификациях РГС-25, РГС-50 и представляют собой стальные горизонтальные конструкции цилиндрической формы с усеченно-коническими днищами наземного расположения с номинальными вместимостями 25 и 50 м3 соответственно, с заводскими номерами: РГС-25 №145, РГС-50 №№ 139, 140, 141.
Принцип действия резервуаров основан на заполнении их нефтью и нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочных таблицах резервуаров.
Резервуары оборудованы дыхательным и предохранительным клапанами, люком замерным для эксплуатации и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродукта.
Заводские номера в виде цифрового обозначения нанесены на маркировочные таблички, закрепленные к горловине резервуара, гравировочным способом.
Нанесение знака поверки на средство измерений не предусмотрено.
К резервуарам данного типа относятся резервуары, расположенные по адресу: Республика Саха (Якутия), Оймяконский улус (район), Оймяконский РЭС, ДЭС, с. Куйдусун. Общий вид резервуаров с указанием места нанесения заводских номеров приведен на рисунке 1 - 2.

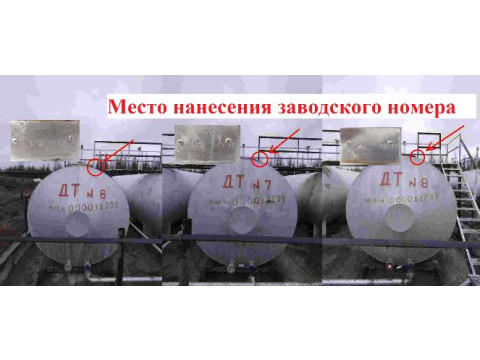

Рисунок 1 - Общий вид резервуара горизонтального стального цилиндрического РГС-50 с указанием места нанесения заводского номера

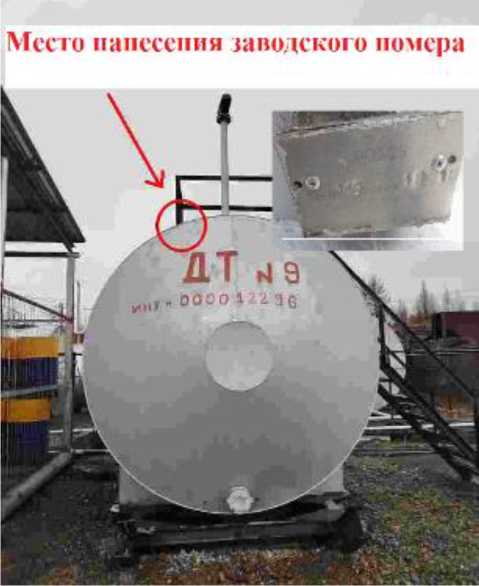

Рисунок 2 - Общий вид резервуара горизонтального стального цилиндрического РГС-25 с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-25 |
РГС-50 |
|
Номинальная вместимость, м3 |
25 |
50 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,25 | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-25 |
РГС-50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -55 до +50 от 84,0 до 106,7 | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение | |
|
Модификация |
РГС-25 |
РГС-50 |
|
Средний срок службы, лет, не менее |
5 |
0 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной цилиндрический |
РГС |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 9 паспорта.
Нормативные документы
Приказ Росстандарта от 19 мая 2026 г. №937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
