Системы измерительные КП-643В
| Номер в ГРСИ РФ: | 99520-26 |
|---|---|
| Производитель / заявитель: | ОАО "Павловский машиностроительный завод Восход", г. Павлово, Нижегородская обл. |
Системы измерительные КП-643В (далее - КП-643В, системы) предназначены для измерений угла поворота вала испытуемого изделия и интервалов времени, автоматизированного сбора и обработки измеренных параметров, расчета скорости поворота вала испытуемого изделия.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99520-26 | ||||||||||||||||||||||||
| Наименование | Системы измерительные | ||||||||||||||||||||||||
| Модель | КП-643В | ||||||||||||||||||||||||
| Приказы |
№1977 от
29.09.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1697cadb-a1ad-0aef-4a2a-da9f77fb58aa | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
АО «ПМЗ «Восход», РОССИЯ, 606103, Нижегородская область, г. Павлово, ул. Коммунистическая, д.78А
Поверка
| Методика поверки / информация о поверке |
МП 1600-2122-2026 ГСИ. Системы измерительные КП-643В. Методика поверки
(с 29.09.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99520-26: Описание типа
2026-99520-26.pdf
Файл устарел
|
Скачать | 132.9 КБ | |
|
99520-26: Методика поверки
МП 1600-2122-2026
2026-mp99520-26.pdf
Файл устарел
|
Скачать | 1.2 MБ | |
|
99520-26: Описание типа
2026-99520-26-1.pdf
|
Скачать | 132.9 КБ | |
|
99520-26: Методика поверки
МП 1600-2122-2026
2026-mp99520-26-1.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Системы измерительные КП-643В (далее - КП-643В, системы) предназначены для измерений угла поворота вала испытуемого изделия и интервалов времени, автоматизированного сбора и обработки измеренных параметров, расчета скорости поворота вала испытуемого изделия.
Описание
Принцип действия системы основан на преобразовании углового перемещения в электрические сигналы с помощью первичного преобразователя (инкрементного энкодера) и последующей обработке этих сигналов в измерительном блоке.
В состав системы входят следующие компоненты: инкрементный энкодер и измерительный блок КП-643В.
Инкрементный энкодер формирует последовательность прямоугольных импульсов (квадратурные сигналы каналов А и В), число которых пропорционально величине углового перемещения, и частота которых пропорциональна скорости углового перемещения. Взаимный сдвиг сигналов каналов А и В на 90° позволяет определять направление вращения по порядку следования фронтов импульсов.
Измерительный блок КП-643В на базе микроконтроллера регистрирует поступающие импульсы, производит измерение интервала времени прохождения заданного количества импульсов, вычисляет значения средней угловой скорости.
Результат измерений отображается на цифровом экране в виде значений угла поворота и интервалов времени. Также индицируются параметры: текущие координаты перемещения; расчетная скорость прохождения контрольного диапазона.
К данному типу относятся системы измерительные КП-643В с заводскими номерами 0260004, 0260005, 0260006, 0260007, 0650001, 1250002,1250003.
Заводской номер, однозначно идентифицирующий систему КП-643В, в виде цифрового обозначения, состоящего из 7 арабских цифр, нанесен ударным способом на переднюю панель измерительного блока КП-643В.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование систем КП-643В осуществляется изготовителем, мастичная пломба наносится на чашку правого верхнего винта передней панели.
Общий вид систем КП-643В представлен на рисунке 1, вид места нанесения заводского номера представлен на рисунке 2.

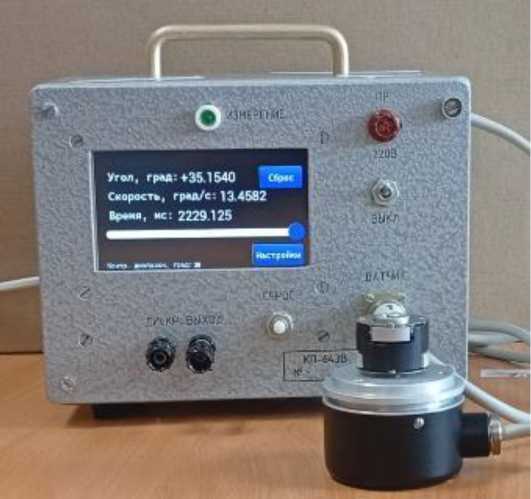

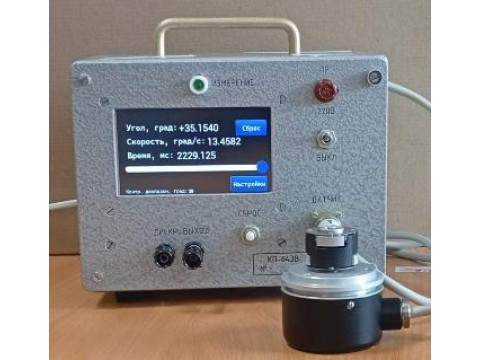

Рисунок 1 - Общий вид системы
КП-643В I

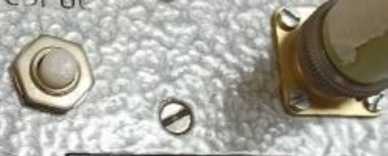

Рисунок 2 - Вид части передней панели с местом нанесения заводского номера
Программное обеспечение
Система КП-643В построена на базе микроконтроллера, функционирующего под управлением специализированного программного обеспечения «KP643V_STM32F405RGT6», обеспечивающего обработку измерительной информации, управление режимами работы и хранение параметров конфигурации. Идентификационные данные программного обеспечения приведены в таблице 1.
Микроконтроллер размещен внутри металлического корпуса, обеспечивающего защиту электронных компонентов от механических воздействий и несанкционированного доступа. Передняя панель корпуса зафиксирована винтами и опломбирована, что исключает возможность вскрытия без нарушения целостности пломбы. Наличие неповрежденной пломбы подтверждает отсутствие вмешательства в аппаратную часть системы.
Программная защита метрологически значимых параметров реализована посредством парольного доступа. Разделы меню, содержащие калибровочные и корректирующие коэффициенты, влияющие на результаты измерений, доступны для просмотра и редактирования только после ввода пароля. Данная мера предотвращает несанкционированное изменение метрологически значимых настроек и обеспечивает сохранность результатов поверки (калибровки) в межповерочном интервале.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
KP643V_STM32F405RGT6 |
|
Номер версии (идентификационный номер ПО) |
1.0 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики систем измерительных КП-643В представлены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений угловых перемещений |
от -360° до +360° |
|
Дискретность отображения угловых перемещений (разрешающая способность), не более |
0,0036° |
|
Пределы допускаемой абсолютной погрешности измерений угловых перемещений |
±0,1° |
|
Диапазон измерений интервалов времени, с |
от 0,01 до 60 |
|
Дискретность отображения интервалов времени (разрешающая способность), мс, не более |
0,025 |
|
Пределы допускаемой приведенной к верхней границе диапазона измерений погрешности измерений интервалов времени, % |
±0,25 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон индикации угловой скорости |
от 0,5°/с до 720°/с |
|
Дискретность индикации угловой скорости (разрешающая способность) |
0,01°/с |
|
Условия эксплуатации: - температуры окружающей среды, для инкрементного энкодера, °С - температуры окружающей среды, для блока КП-643В, °С - относительная влажность при температуре +25 °С, % - атмосферное давление, кПа |
от 0 до +70 от +15 до +35 от 30 до 80 от 84,0 до 106,0 |
|
Параметры электрического питания: - напряжение, В - частота, Гц - потребляемая мощность, В^А, не более |
220±22 50±1 20 |
|
Габаритные размеры (ширина х длина х высота), мм, не более |
200х176х180 |
|
Масса, кг, не более |
2,0 |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
6 |
|
Средняя наработка на отказ, ч, не менее |
15000 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта по центру над наименованием средства измерений.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерительная |
КП-643В |
1 |
|
Комплект ЗиП (электрические предохранители, переходник, консольное крепление с крепежными элементами, муфта соединительная) |
- |
1* |
|
Паспорт |
КП643В-000ПС |
1 |
|
Руководство по эксплуатации |
КП643В-000РЭ |
1 |
|
Примечание * - поставляется по отдельному заказу потребителя. | ||
Сведения о методах измерений
приведены в разделе 8.6 «Принцип действия системы» паспорта КП643В-000ПС.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
