Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевыми машинами стендовой СУРМ-С

Назначение

Каналы измерительные (электрическая часть) единичного экземпляра системы управления рулевыми машинами стендовой СУРМ-С (далее - ИК СУРМ-С) предназначены для измерений силы постоянного электрического тока.

Описание

Принцип действия ИК СУРМ-С основан на аналого-цифровом преобразовании сигналов силы постоянного электрического тока, пропорциональных сигналам индукционных датчиков, с последующей регистрацией, обработкой и визуализацией измерительной информации. ИК СУРМ-С размещены на испытательной станции ИС-101 ФКП «НИЦ РКП».

Конструктивно ИК СУРМ-С смонтированы в шкафу управления СУРМ-С, в котором размещены следующие компоненты:

- измерительные преобразователи АП6-03;

- аналого-частотные преобразователи АЧП6-06.Ех;

- модуль связи с контроллером частотный МСКЧ6;

- сетевой индустриальный контроллер СИКОН-СМ1;

- блок управления сервоприводами БУСП2;

- вспомогательные компоненты, такие как модули гальванической развязки, модули коммутации питания, модули усилителя формирователя тока, счетчик моточасов, источники питания, реле и т.п.

Измерительные преобразования сигналов осуществляются следующим образом:

- сигналы силы постоянного электрического тока поступают в преобразователи АП6-03, где преобразуются в постоянное электрическое напряжение в диапазоне от 1 до 5 В;

- постоянное электрическое напряжение с выхода АП6-03 поступает или в блок БУСП2, или в преобразователь АЧП6-06.Ех;

- блок БУСП2 осуществляет аналого-цифровое преобразование входного сигнала, а преобразователь АЧП6-06.Ех осуществляет преобразование входного сигнала в частоту, передаваемую в модуль МСКЧ6;

- модуль МСКЧ6 осуществляет аналого-цифровое преобразование сигналов частоты и передачу цифрового кода по последовательному периферийному интерфейсу SPI в контроллер СИКОН-СМ1.

В состав ИК СУРМ-С также входит автоматизированное рабочее место (далее - АРМ) оператора, связанное с шкафом управления СУРМ-С по проводной сети Ethernet. АРМ предназначено для отображения в реальном времени и регистрации информации о параметрах системы управления рулевыми приводами стендовой.

ИК СУРМ-С реализуют следующие измерительные функции:

- прием и аналого-цифровое преобразование аналоговых сигналов силы постоянного электрического тока, пропорциональных сигналам индукционных датчиков;

- регистрацию и отображение измерительной информации на экране монитора АРМ оператора.

Общий вид шкафа управления ИК СУРМ-С представлен на рисунке 1.

Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и разделительного символа «/», наносится типографским способом на информационную табличку, наклеиваемую в верхнем левом углу обзорной двери шкафа управления в соответствии с рисунком 1.

Пломбирование ИК СУРМ-С не предусмотрено.

Нанесение знака поверки на ИК СУРМ-С не предусмотрено.

К средствам измерений данного типа относится ИК СУРМ-С, заводской номер 167/2025.

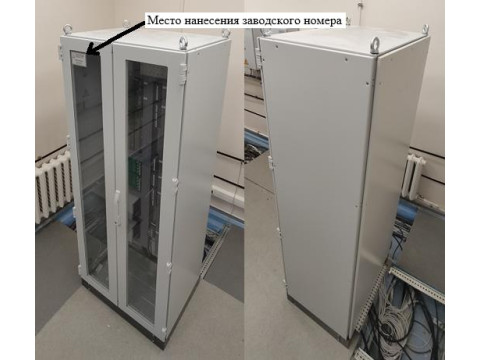

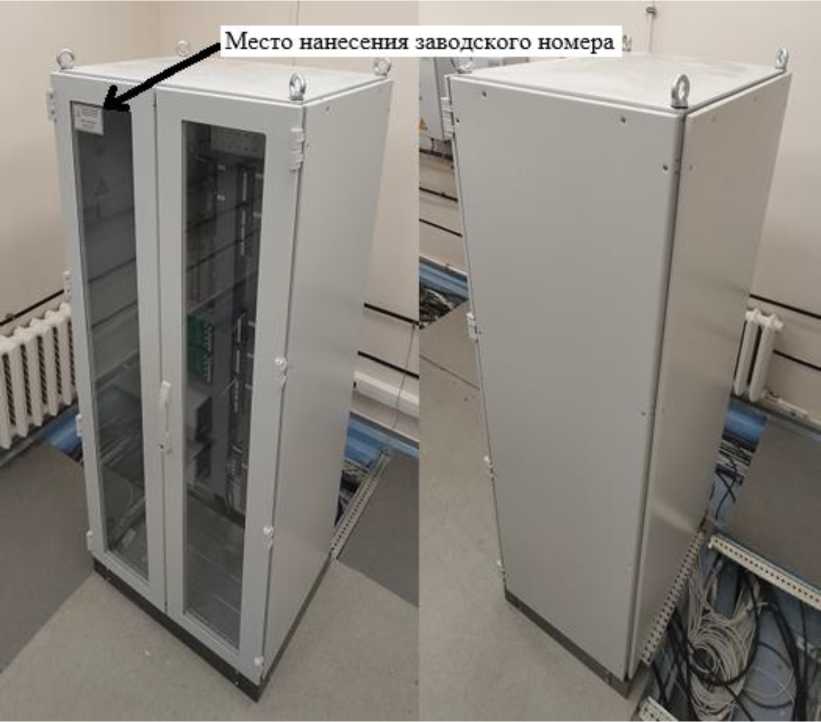

Рисунок 1 - Общий вид приборной стойки ИК СУРМ-С

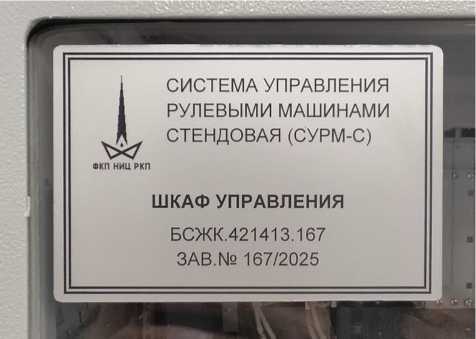

Рисунок 2 - Информационная табличка шкафа управления СУРМ-С

Программное обеспечение

Программное обеспечение (далее - ПО) ИК СУРМ-С включает в себя:

- библиотека функций для контроллеров СИКОН-СМ;

- библиотека инициализации настроек контроллеров СИКОН-СМ;

- программа «Пульта оператора СУРМ».

Библиотека функций для контроллеров СИКОН-СМ предназначена для преобразования измерительной информации, а также последующей выдачи ее на АРМ для регистрации и визуального представления программой «Пульт оператора СУРМ».

Библиотека инициализации настроек контроллеров СИКОН-СМ предназначена для конфигурирования аппаратной части ИК СУРМ-С.

К метрологически значимой части ПО ИК СУРМ-С относится библиотека функций для контроллеров СИКОН-СМ. Остальные компоненты ПО являются метрологически незначимыми.

Защита ПО от непреднамеренных и преднамеренных изменений реализована следующим образом:

- физический доступ к измерительным компонентам шкафа управления ограничен специальным замком на дверях шкафа, запираемого ключом;

- ИК СУРМ-С эксплуатируются на объекте с контролируемым доступом (закрытая территория), что ограничивает круг лиц, имеющих физический доступ к оборудованию.

Метрологические характеристики ИК СУРМ-С, указанные в разделе «Метрологические и технические характеристики», нормированы с учетом влияния ПО.

Уровень защиты ПО ИК СУРМ-С от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные метрологически значимой части ПО ИК СУРМ-С приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится методом лазерной печати, либо другим типографским способом, на титульный лист руководства по эксплуатации.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 1.2 «Описание и работа составных частей СУРМ-С» руководства по эксплуатации БСЖК.421413.167 РЭ.

Нормативные документы

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Приказ Росстандарта от 01.10.2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А».
