Модули прецизионного магазина электрических ёмкостей ДС335-PXIe
| Номер в ГРСИ РФ: | 99537-26 |
|---|---|
| Производитель / заявитель: | ООО НТФ "АСД", г.С.-Петербург |
Модули прецизионного магазина электрических ёмкостей ДС335-РХ1е (далее по тексту - модули) предназначены для воспроизведений электрической ёмкости по шести независимым гальванически развязанным друг от друга каналам.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99537-26 | |||||||||
| Действует | по 02.10.2031 | |||||||||
| Наименование | Модули прецизионного магазина электрических ёмкостей | |||||||||
| Модель | ДС335-PXIe | |||||||||
| Приказы |
№2008 от
02.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 300fcf98-6fdd-7aca-711d-ec0967e50df2 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НТФ «АСД», РОССИЯ, 196128, г. Санкт-Петербург, ул. Варшавская, д. 5А, литер Н, пом/ком 5-Н/13
Поверка
| Методика поверки / информация о поверке |
МП 432-226-2026 ГСИ. Модули прецизионного магазина электрических ёмкостей ДС335-PXIe. Методика поверки.
(с 02.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99537-26: Описание типа
2026-99537-26.pdf
|
Скачать | 185.1 КБ | |
|
99537-26: Методика поверки
МП 432-226-2026
2026-mp99537-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Модули прецизионного магазина электрических ёмкостей ДС335-РХ1е (далее по тексту - модули) предназначены для воспроизведений электрической ёмкости по шести независимым гальванически развязанным друг от друга каналам.
Описание
Принцип действия модулей основан на программном управлении встроенным набором электрических ёмкостей. Цифровые сигналы преобразуются в аналоговые (электрические ёмкости) и передаются на соответствующий выход модуля.
Модули выполнены в виде отдельных плат электронных компонентов и используются в составе контрольно-измерительных систем совместно с носителями модулей, поддерживающими работу с модулями стандарта PXIe, в частности: PXES-2314T (ADLINK), шасси СН-14 PXIe ФТКС.466133.024 или аналогичными. Управление модулями осуществляется через компьютер, подключенный к носителю модулей.
Модули представляют собой печатные платы с прикрепленной к ним лицевой панелью, где расположены выходные разъёмы для подключения объектов тестирования. Разъёмы управления и питания расположены в задней части платы.
Заводской номер в цифровом формате, обеспечивающий идентификацию и состоящий из арабских цифр, наносится любым технологическим способом на печатную плату модулей.
Общий вид модулей с указанием места нанесения заводского номера и знака утверждения типа показан на рисунке 1.
Нанесение знака поверки на модули не предусмотрено.
Пломбирование мест настройки (регулировки) модулей не предусмотрено.

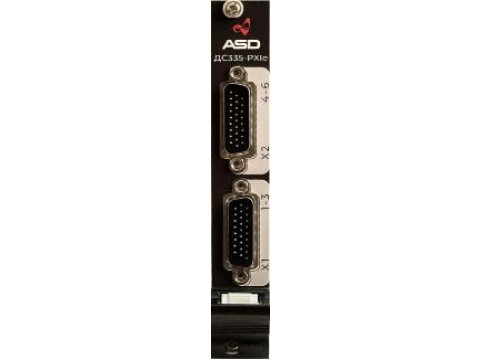

вид сбоку
вид спереди
Рисунок 1 - Общий вид модулей с указанием места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Модули работают под управлением программного обеспечения (далее по тексту - ПО), которое выполняет управление набором значений ёмкостей.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций ds335dV01.dll.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
ds335dV01.dll |
|
Номер версии ПО |
не ниже 2.9.6 |
|
Цифровой идентификатор ПО |
CB1EF99F05400FFEA5D164ABDD5B0F6A |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Технические характеристики
Метрологические, основные технические характеристики и показатели надёжности модулей представлены в таблицах 2, 3, 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазоны воспроизведений электрической ёмкости, пФ |
от 10,00 до 150,00 включ. св. 150,00 до 16000,00 включ. |
|
Пределы допускаемой абсолютной погрешности воспроизведений электрической ёмкости, пФ: - для диапазона от 10,00 до 150,00 пФ включ. - для диапазона св. 150,00 до 16000,00 пФ включ. |
±0,3 ±0,002 • Cx |
|
Дискретность воспроизведений электрической ёмкости, пФ, не более |
0,01 |
|
П р и м е ч а н и е - Cx - номинальное значение электрической ёмкости, пФ. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов воспроизведений электрической ёмкости |
6 |
|
Напряжение питания постоянного тока, В |
3,30 ± 0,17 12,00 ± 0,60 |
|
Габаритные размеры (высотахширинахдлина), мм, не более |
131х20х214 |
|
Масса, кг, не более |
0,4 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа |
от +5 до +40 75 от 84,0 до 106,7 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится технологическим способом на печатную плату модулей и дублируется на титульном листе руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Модуль прецизионного магазина электрических ёмкостей ДС335-РХ1е |
АСЖТ.421415.335-51 |
1 |
|
Модуль прецизионного магазина электрических ёмкостей ДС335-РХ1е. Руководство по эксплуатации |
АСЖТ.421415.335-51РЭ |
1 |
|
Модуль прецизионного магазина электрических ёмкостей ДС335-РХ1е. Паспорт |
АСЖТ.421415.335-51ПС |
1 |
|
Модуль прецизионного магазина электрических ёмкостей ДС335-РХ1е. Драйвер Руководство программиста |
643.33191860.35591-01 (34 01) |
1 |
|
Устройство коммутационное АМ-335РХ1е |
АСЖТ.421415.335-042.51 |
1* |
|
П р и м е ч а н и е - * В соответствии с заказом. | ||
Сведения о методах измерений
приведены в разделе 2 “Использование по назначению” руководства по эксплуатации АСЖТ.421415.335-51РЭ.
Нормативные документы
ГОСТ 8.371-80 «Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ Р 71289-2024 «Архитектура базовая построения систем контрольноизмерительной аппаратуры PXIe. Технические требования»;
Технические условия ТУ 4258-022-33191860-2025 «Модуль прецизионного магазина электрических ёмкостей ДС335-РХ1е. Технические условия».
