Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-18.0 Б 085-2
| Номер в ГРСИ РФ: | 99538-26 |
|---|---|
| Производитель / заявитель: | ООО "НПП "ТРИМ СШП Измерительные системы", г.С.-Петербург |
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-18.0 Б 085-2 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн в диапазоне частот от 1 до 18 ГГц в ближней зоне методом планарного сканирования.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99538-26 | ||||||
| Наименование | Комплекс автоматизированный измерительно-вычислительный | ||||||
| Модель | ТМСА 1.0-18.0 Б 085-2 | ||||||
| Приказы |
№2008 от
02.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 9cf3447f-0994-b8d7-7536-5f0dbbdc9f63 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПП «ТРИМ СШП Измерительные системы», РОССИЯ, 195197, г. Санкт-Петербург, Кондратьевский пр., д.40, корп. 14, лит. А, пом.10Н
Поверка
| Методика поверки / информация о поверке |
МП 134-26-03 ГСИ. Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-18.0 Б 085-2. Методика поверки.
(с 02.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99538-26: Описание типа
2026-99538-26.pdf
|
Скачать | 290.5 КБ | |
|
99538-26: Методика поверки
МП 134-26-03
2026-mp99538-26.pdf
|
Скачать | 3.3 MБ |
Описание типа
Назначение
Комплекс автоматизированный измерительно-вычислительный ТМСА 1.0-18.0 Б 085-2 (далее - комплекс) предназначен для измерений радиотехнических характеристик антенн в диапазоне частот от 1 до 18 ГГц в ближней зоне методом планарного сканирования.
Описание
Принцип действия комплекса основан на амплифазометрическом методе измерений характеристик антенн. Оценка нормируемых радиотехнических характеристик испытываемых антенн осуществляется по результатам математической обработки измеренного на плоскости сканирования амплитудно-фазового распределения тангенциальных компонент электромагнитного поля, излучаемого (принимаемого) антенной. Измерения радиотехнических характеристик антенн выполняются при подключении к измерительным портам анализатора электрических цепей векторного.
Функционально и конструктивно комплекс состоит из:
- прецизионного 4-х координатного планарного Т-сканера (заводской номер 1115085С), предназначенного для установки и перемещения антенн-зондов в плоскости сканирования;
- четырехкоординатного опорно-поворотного устройства (далее - ОПУ) (заводской номер 1115085О), предназначенного для установки и перемещения испытываемых антенн в плоскости сканирования;
- анализатора цепей векторного N5230A (Рег. № 36800-08) (далее - ВАЦ), предназначенного, для измерений отношения амплитуд и разности фаз опорного и зондирующего сигналов (комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд»). Зондирующий сигнал - это сигнал, подаваемый с выхода генератора на вход антенны-зонда и излучаемый ей, принимаемый далее испытываемой антенной и поступающий на вход ВАЦ. Результат измерений комплексного коэффициента передачи системы «испытываемая антенна - антенна-зонд» передается на автоматизированное рабочее место, где после его обработки получают значения нормируемых характеристик испытываемой антенны;
- комплекта антенн-зондов, предназначенных для приема и передачи СВЧ-сигналов;
- комплекта СВЧ-принадлежностей, обеспечивающего передачу СВЧ-сигналов и сигналов управления между элементами комплекса;
- автоматизированного рабочего места (далее - АРМ), предназначенного для управления работой планарного сканера;
- программного обеспечения, предназначенного для управления, сбора, обработки, регистрации данных, визуализации и каталогизации результатов.
Функциональная схема комплекса и приборной стойки комплекса приведена на рисунках 1 - 2.
Заводской номер 085-1, идентифицирующий данный комплекс, наносится на лицевую панель приборной стойки в виде самоклеящейся этикетки.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбировка от несанкционированного доступа не предусмотрена.
Рисунок 1 - Функциональная схема комплекса
Место размещения знака утверждения типа

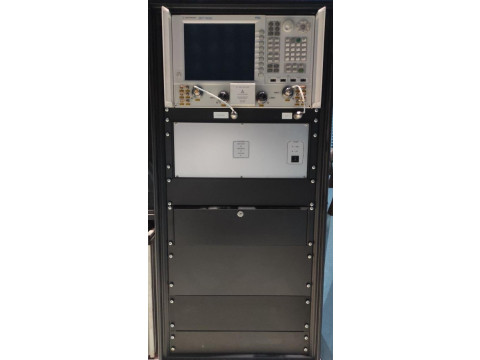

Рисунок 2 - Приборная стойка комплекса
Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) предназначено для автоматизации работы комплекса, управления планарным сканером, настройки параметров их перемещения, настройки параметров работы ВАЦ, задания плана измерений, запуска измерения, измерений и обработки результатов измерений. Метрологически значимое ПО указано в таблице 1.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
FrequencyMeas |
NFCalc |
AMRView |
|
Номер версии (идентификационный номер) ПО |
8.0.11.2023 |
3.20.1 |
3.16.151112 |
|
Цифровой идентификатор ПО |
_ |
_ | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон рабочих частот, ГГ ц |
от 1 до 18 |
|
Доверительные границы относительной погрешности измерений амплитудной диаграммы направленности антенн (далее - АДН) на относительном уровне минус 3 дБ, при доверительной вероятности 0,95, не более, дБ1)2) |
±0,2 |
|
Доверительные границы относительной погрешности измерений уровней АДН в диапазоне частот от 1,0 до 4,0 ГГц, в диапазоне углов от минус 65° до плюс 65° при доверительной вероятности 0,95, на уровнях, дБ2): - в диапазоне углов от минус 40° до плюс 40°: -10 дБ |
±0,5 |
|
-15 дБ |
±1,0 |
|
-20 дБ |
±1,5 |
|
-25 дБ |
±1,7 |
|
-30 дБ |
±2,0 |
|
-35 дБ |
±3,2 |
|
- в диапазоне углов от минус 65° до минус 40° и от плюс 40° до плюс 65°: -10 дБ |
±0,5 |
|
-15 дБ |
±1,0 |
|
-20 дБ |
±1,5 |
|
-25 дБ |
±2,2 |
|
-30 дБ |
±3,6 |
|
-35 дБ |
±5,0 |
|
Доверительные границы относительной погрешности измерений уровней АДН в диапазоне частот от 4,0 до 8,0 ГГц, в диапазоне углов от минус 65° до плюс 65° при доверительной вероятности 0,95, на уровнях, дБ2): - в диапазоне углов от минус 40° до плюс 40°: -10 дБ |
±0,5 |
|
-15 дБ |
±0,8 |
|
-20 дБ |
±1,5 |
|
-25 дБ |
±1,7 |
|
-30 дБ |
±2,5 |
|
-35 дБ |
±3,6 |
|
- в диапазоне углов от минус 65° до минус 40° и от плюс 40° до плюс 65°: -10 дБ |
±0,5 |
|
-15 дБ |
±0,8 |
|
-20 дБ |
±1,5 |
|
-25 дБ |
±1,7 |
|
-30 дБ |
±2,5 |
|
-35 дБ |
±3,6 |
|
Доверительные границы относительной погрешности измерений уровней АДН в диапазоне частот от 8,0 до 12,0 ГГц, в диапазоне углов от минус 65° до плюс 65° при доверительной вероятности 0,95, на уровнях, дБ2): - в диапазоне углов от минус 40° до плюс 40°: -10 дБ |
±0,5 |
|
-15 дБ |
±0,8 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
-20 дБ |
±1,0 |
|
-25 дБ |
±1,2 |
|
-30 дБ |
±2,0 |
|
-35 дБ |
±2,1 |
|
-40 дБ |
±3,5 |
|
-45 дБ |
±5,0 |
|
- в диапазоне углов от минус 65° до минус 40° и от плюс 40° до плюс 65°: | |
|
-10 дБ |
±0,5 |
|
-15 дБ |
±0,8 |
|
-20 дБ |
±1,0 |
|
-25 дБ |
±1,2 |
|
-30 дБ |
±1,7 |
|
-35 дБ |
±2,8 |
|
-40 дБ |
±4,5 |
|
Доверительные границы относительной погрешности измерений уровней АДН в | |
|
диапазоне частот от 12,0 до 18,0 ГГц, в диапазоне углов от минус 65° до плюс 65° | |
|
при доверительной вероятности 0,95, на уровнях, дБ2): | |
|
- в диапазоне углов от минус 40° до плюс 40°: | |
|
-10 дБ |
±0,5 |
|
-15 дБ |
±0,8 |
|
-20 дБ |
±1,0 |
|
-25 дБ |
±1,7 |
|
-30 дБ |
±2,1 |
|
-35 дБ |
±2,2 |
|
-40 дБ |
±2,3 |
|
-45 дБ |
±3,6 |
|
- в диапазоне углов от минус 65° до минус 40° и от плюс 40° до плюс 65°: | |
|
-10 дБ |
±0,5 |
|
-15 дБ |
±0,8 |
|
-20 дБ |
±1,0 |
|
-25 дБ |
±1,2 |
|
-30 дБ |
±1,9 |
|
-35 дБ |
±3,0 |
|
-40 дБ |
±4,8 |
|
Доверительные границы относительной погрешности измерений коэффициента усиления антенн при доверительной вероятности 0,95, дБ |
±2,0 |
|
Примечания: 1) На согласованной поляризации антенны. 2) Для антенн с коэффициентом усиления не менее 15 дБ. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Размер рабочей области сканирования (длина х ширина), м, не менее |
4,3 х 4,3 |
|
Сектор углов восстанавливаемых диаграмм направленности, градус, не менее |
±65 |
|
Параметры электропитания от сети переменного тока: - напряжение, В - частота, Гц |
от 209 до 233 от 49 до 51 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +20 °С, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84 до 106 |
Знак утверждения типа
наносится на лицевую панель приборной стойки и титульный лист документа «Комплекс автоматизированный измерительно-вычислительный (АИВК) ТМСА 1.0-18 Б 085-2 зав. № 085-2 Паспорт ТМСА 1.0-18 Б 085-2 ПС» типографским способом.
Комплектность
Таблица 4 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество |
|
Прецизионный 4-координатный (X, Y, Z, P) планарный Т-сканер |
AL-4954-1-14-14-V |
1 шт. |
|
Четырехкоординатное ОПУ (AZ, слайдер, EL, P) |
ТМП 04В 050 |
2 шт. |
|
8-и осевой контроллер |
ТМС 3135 |
1 шт. |
|
Анализатор цепей векторный |
N5230C |
1 шт. |
|
Комплект антенн-зондов в составе: | ||
|
Антенна-зонд (диапазон частот от 1-2 ГГц) |
ТМАЗ 1-2 |
1 шт. |
|
Антенна-зонд (диапазон частот от 2-4 ГГ ц) |
ТМАЗ 2-4 |
1 шт. |
|
Антенна-зонд (диапазон частот от 4-8 ГГц) |
ТМАЗ 4-8 |
1 шт. |
|
Антенна-зонд (диапазон частот от 8-18 ГГц) |
ТМАЗ 8-18 |
1 шт. |
|
Автоматизированное рабочее место в составе: | ||
|
Персональный компьютер для управления процессом измерений |
_ |
1 шт. |
|
Персональный компьютер для обработки результатов измерений, регистрации, визуализации и каталогизации |
_ |
1 шт. |
|
Программное обеспечение |
_ |
1 к-т |
|
Пульт дистанционного управления |
_ |
1 шт. |
|
Комплект СВЧ-принадлежностей (фазостабильные СВЧ-кабели, переходы коаксиальные) |
_ |
1 к-т |
|
Комплект радиопоглощающего материала |
_ |
1 к-т |
|
Кабели управления и питания |
_ |
1 к-т |
|
Комплект кабелей управления и синхронизации |
_ |
1 к-т |
|
Паспорт |
ТМСА 1.0-18 Б 085-2 ПС |
1 экз. |
|
Руководство по эксплуатации |
ТМСА 1.0-18 Б 085-2 РЭ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 Описание и работа комплекса документа «Комплекс автоматизированный измерительно-вычислительный (АИВК) ТМСА 1.0-18.0 Б 085-2 зав. № 085-2 Руководство по эксплуатации ТМСА 1.0-18.0 Б 085-2 РЭ».
Нормативные документы
Приказ Росстандарта от 16.08. 2023 г. № 1678 «Об утверждении Государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц»;
Локальная поверочная схема для измерительных антенн в диапазоне значений от 5 до 40 дБ в диапазоне частот от 0,8 до 50 ГГц ЛПС-134-2023, утвержденная 01.08. 2023 г.
