Расходомеры-счетчики газа ультразвуковые ВЗЛЕТ РГ-М
| Номер в ГРСИ РФ: | 99544-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО «ИТЦ Взлет», г. Санкт-Петербург |
Расходомеры-счетчики газа ультразвуковые ВЗЛЕТ РГ-М предназначены для измерений объемного расхода и объема газа в рабочих условиях (в том числе природного и нефтяного газов), вычислений объема и объемного расхода газа, приведенных к стандартным условиям (в том числе по ГОСТ 2939-63), вычислений массы и массового расхода газа в различных условиях эксплуатации.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99544-26 | |||||||||
| Действует | по 02.10.2031 | |||||||||
| Наименование | Расходомеры-счетчики газа ультразвуковые | |||||||||
| Модель | ВЗЛЕТ РГ-М | |||||||||
| Приказы |
№2008 от
02.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a71dfbc3-61da-502b-1dd5-6ddedd723037 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Завод Взлет», РОССИЯ, 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ; АО «Взлет», РОССИЯ, 198097, г. Санкт-Петербург, ул. Трефолева, д. 2, лит. БМ
Поверка
| Методика поверки / информация о поверке |
МП 1809-13-2026 ГСИ. Расходомеры-счетчики газа ультразвуковые ВЗЛЕТ РГ-М. Методика поверки.
(с 02.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99544-26: Описание типа
2026-99544-26.pdf
|
Скачать | 205 КБ | |
|
99544-26: Методика поверки
МП 1809-13-2026
2026-mp99544-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Расходомеры-счетчики газа ультразвуковые ВЗЛЕТ РГ-М предназначены для измерений объемного расхода и объема газа в рабочих условиях (в том числе природного и нефтяного газов), вычислений объема и объемного расхода газа, приведенных к стандартным условиям (в том числе по ГОСТ 2939-63), вычислений массы и массового расхода газа в различных условиях эксплуатации.
Описание
Принцип действия расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М (далее - расходомеров) основан на измерении времени распространения ультразвуковых колебаний в газе. Ультразвуковые колебания, возбуждаемые электроакустическими преобразователями, распространяются в газе по направлению и против направления потока газа. Электроакустические преобразователи, подключенные к вторичному измерительному преобразователю расходомера, поочередно выполняют функцию излучателей и приемников. При движении газа время распространения ультразвуковых колебаний по потоку меньше, чем время распространения против потока, а разница этих времен пропорциональна скорости потока и, следовательно, объемному расходу газа.
Расходомеры предназначены для эксплуатации, в том числе, во взрывоопасных зонах (Ex- модификации). Применяются при измерении постоянных и переменных (реверсивных) потоков. Гибко настраиваются на необходимый поддиапазон измерений в широком динамическом диапазоне.
Расходомеры состоят из первичного преобразователя расхода (далее - ППР), вторичного измерительного преобразователя (далее - ВП).
ППР представляет собой специально изготовленный измерительный участок, с установленными на нем пьезоэлектроакустическими преобразователями, дополнительно ППР может быть укомплектован предвключенными и поствключенными участками трубопровода с установленными преобразователями давления и температуры с цифровым выходом, показания которых учитываются при изменении геометрических размеров ППР и вычислении физических свойств измеряемой среды.
ВП состоит из корпуса, в котором располагаются модуль обработки, вторичный источник электропитания, может содержать индикатор и клавиатуру для управления. ВП формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти необходимых для работы параметров, результатов измерений и их вывод на устройства индикации. ВП обеспечивает передачу данных в виде токовых, импульсных, частотных и релейных (логических) выходных сигналов, интерфейсов в стандартах RS-485, HART, Foundation Fieldbus, Profibus, а также дискретных команд.
Вычисление расходомерами теплофизических свойств газовых смесей различного состава осуществляется по методикам:
- ГСССД МР 113-03 «Определение плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур 263.. .500 К при давлениях до 15 МПа»;
- ГСССД МР 118-2005 «Расчет плотности, фактора сжимаемости, показателя адиабаты и коэффициента динамической вязкости умеренно-сжатых газовых смесей»;
- ГСССД МР 273-2018 «Методика расчетного определения плотности, фактора сжимаемости, скорости звука, показателя адиабаты и коэффициента динамической вязкости влажных газовых смесей в диапазоне температур от 263 К до 500 К и давлениях до 30 МПа»;
- ГОСТ Р 8.769-2011 «Государственная система обеспечения единства измерений. Газ природный. Фактор сжимаемости газовой фазы. Метод расчетного определения на основе данных о физических свойствах газа»;
- ГОСТ 30319.2-2015 «Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода»;
- ГОСТ 30319.3-2015 «Газ природный. Методы расчеты физических свойств на основании данных о компонентном составе»;
и другим методикам вычислений физических свойств технически важных газов и их смесей.
Исполнение расходомеров-счетчиков ультразвуковых ВЗЛЕТ РГ-М обозначается и маркируется следующим образом:
|
Исполнение РГ-М-8- |
X |
- |
XX |
- |
X |
- |
Ех |
а б в г
а) код исполнения в зависимости от размещения ВП:
1 - моноблочная конструкция: ППР и ВП расходомера составляют единый блок;
2 - раздельная конструкция: ППР устанавливается в трубопровод, ВП, соединяемый с ППР линиями связи, допускается размещать на расстоянии до 20 м от трубопровода.
б) код исполнения в зависимости от конфигурации лучей:
1Л - однолучевой стандартный расходомер с одним ППР и одним ВП. В ППР установлены два электроакустических преобразователя (ПЭА);
2Л - двухлучевой стандартный расходомер с одним ППР и одним ВП. В ППР установлены четыре ПЭА;
4Л - четырехлучевой стандартный расходомер с одним ППР и одним ВП. В ППР установлены восемь ПЭА;
2С - двухлучевой расходомер с одним ППР и одним ВП. ППР имеет две пары взаимно дублирующих ПЭА. Данное исполнение имеет повышенную надежность и при выходе из строя одного ПЭА из пары, вторая пара ПЭА должна обеспечивать работоспособность расходомера;
22 - два двухлучевых независимых расходомера с одним ППР и двумя ВП. Данное исполнение позволяет полностью дублировать результаты измерения и применяется на объектах эксплуатации, где дублирование результатов измерения является обязательным условием;
44 - два четырехлучевых независимых расходомера с одним ППР и двумя ВП. Данное исполнение позволяет полностью дублировать результаты измерения и применяется на объектах эксплуатации, где дублирование результатов измерения является обязательным условием. Исполнение допускает проведение процедуры контроля метрологических характеристик (далее - КМХ) - сличение параметров независимых ВП - без остановки учетных операций.
в) код исполнения в зависимости от конструкции первичного преобразователя:
W - сварной;
F - цельноточеный;
S - специальный.
г) код взрывозащищенного исполнения, при наличии
Расходомеры-счетчики ВЗЛЕТ РГ-М имеют функцию «компенсации сбоя луча» основанную на отслеживании параметров симметричных лучей. «Компенсация сбоя луча» возможна при выходе из строя одного луча в исполнениях 4Л и 44.

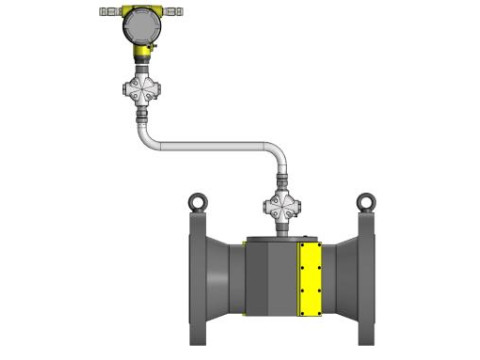

Общий вид расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М различных исполнении представлен на рисунке 1.
а) ВЗЛЕТ РГ-М-8-1- 1Л(2Л,4Л,2С)-Х-ХХ-Х
б) ВЗЛЕТ РГ-М-8-1-22(44)-Х-ХХ-Х
в) ВЗЛЕТ РГ-М-8-2-1Л(2Л,4Л,2С)-Х-ХХ-Х
Рисунок 1 - Общий вид расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М
Пломбировка от несанкционированного доступа расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М осуществляется нанесением знака поверки давлением на пломбировочную мастику, расположенную в пластиковом колпачке (или пломбировочной чашке с металлической скобой), которые предотвращают доступ к контактной паре переключения режимов работы на модуле коммутации. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М
Заводской номер наносится в цифровом формате на лицевую или боковую панель корпуса расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М методами шелкографии, металлографики или лазерной гравировки. Знак утверждения типа наносится на лицевую панель расходомеров. Обозначение мест нанесения заводского номера и знака утверждения типа представлен на рисунке 3.
а) место нанесения знака утверждения
типа
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М
б) место нанесения заводского номера
Программное обеспечение
Программное обеспечение расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М является встроенным. Программное обеспечение расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М выполняет преобразование сигналов, поступающих от электроакустических преобразователей, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений и их вывод на устройство индикации.
Программное обеспечение расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М делится на метрологически значимую и метрологически незначимую части.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М___________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВЗЛЕТ РГ-М |
|
Номер версии (идентификационный номер) ПО |
86.00.ХХ.ХХ |
|
Цифровой идентификатор метрологически значимой части ПО |
0xD68B |
|
Примечание: Х - принимает значения от 0 до 9, и отвечает за метрологически незначимую часть | |
Метрологические характеристики расходомера нормированы с учетом влияния программного обеспечения.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Диапазон расходов 1), м3/ч |
от 0,1 до 160 000 | |
|
Переходный рабочий расход газа 1) Qр, м3/ч |
0,05 Qmax | |
|
Динамический диапазон измерений, не менее |
1:200 | |
|
Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях 2): |
Диапазон расходов | |
|
Qmin < Q < Qp |
Qp < Q < Qmax | |
|
Для однолучевого исполнения, % - при поверке методом непосредственного сличения - при имитационном методе поверки |
± 1,5 ± 1,7 |
± 1,0 ± 1,2 |
|
Для двухлучевого исполнения, % - при поверке методом непосредственного сличения - при имитационном методе поверки |
± 1,0 ± 1,2 |
± 0,7 ± 0,9 |
|
Для четырехлучевого исполнения, % - при поверке методом непосредственного сличения - при имитационном методе поверки |
± 0,7 ± 0,9 |
± 0,5 ± 0,7 |
|
Пределы допускаемой относительной погрешности расходомера-счетчика при вычислении объема и объемного расхода газа, приведенных к стандартным условиям, вычислении массы и массового расхода газа в различных условиях эксплуатации, % |
± 0,005 | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной к диапазону измерений погрешности расходомеров при преобразовании измеренного значения расхода в сигнал постоянного электрического тока, % |
± 0,1 |
|
Примечания: 1) Диапазон расходов зависит от фактического диаметра проточной части расходомера-счетчика, конкретные значения минимального измеряемого расхода Qmin, переходного расхода Qp, максимального измеряемого расхода Qmax указаны в паспорте на расходомер-счетчик. Расходомер-счетчик может быть настроен для измерения объемного расхода в поддиапазонах объемного расхода: - нижний предел измерений поддиапазона Qmin-sr совпадает с минимальным измеряемым расходом Qmin, - переходный расход в поддиапазоне измерений Qp-sr = 0,05Qmax-sr - верхним пределом измерений поддиапазона Qmax-sr могут быть значения 0,2Qmax, 0,3Qmax, 0,4Qmax, 0,5Qmax, 0,6Qmax, 0,7Qmax, 0,8Qmax, 0,9Qmax. 2) Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа при рабочих условиях нормированы как для цифрового выхода, так и для частотноимпульсного выхода | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN 1) |
от 100 до 800 |
|
Измеряемая среда |
газ (в том числе природный и нефтяной) |
|
Диапазон температур измеряемого газа, °С 2) |
от -70 до +180 |
|
Диапазон избыточного давления измеряемого газа, МПа 3) |
от 0 до 25 |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока через источник вторичного питания (по заказу), В |
от 20 до 32 от 90 до 264 |
|
Потребляемая мощность, Вт, не более |
20 |
|
Выходные сигналы: - частотно-импульсный, Гц - аналоговый постоянного тока, мА - цифровой выход, протокол |
от 0 до 10000 от 4 до 20 RS-485, HART, Foundation Fieldbus, Profibus, Ethernet |
|
Габаритные размеры 4), мм, не более: - длина - высота - ширина |
3200 2620 2500 |
|
Масса 4), кг, не более |
12000 |
|
Степень защиты по ГОСТ 14254-2015 |
IP66/IP67 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Маркировка взрывозащиты: - взрывонепроницаемая оболочка и искробезопасные цепи выходных интерфейсов - взрывонепроницаемая оболочка - первичный преобразователь расхода искробезопасное исполнение - первичный преобразователь расхода искробезопасное исполнение с коммутационной коробкой в исполнении взрывонепроницаемая оболочка |
1Ex db 1а [1а Ga] IIC T6.. ,T2 Gb X 1Ех db 1а IIC Т6...Т2 Gb Х 0/1Ex db 1а [ia Ga] IIC T6.T2 Gа/Gb X 0/1 Ex db ia IIC T6.T2 (ы/Gb X |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, не более, %: - атмосферное давление, кПа |
от -40 (-70) до +60 95 от 84 до 106,7 |
|
Примечания: 1) диапазон номинальных диаметров DN от 50 до 2000 по заказу 2) диапазон температур измеряемой среды от -194 до + 280 °С по заказу 3) диапазон избыточного давления измеряемого газа до 45 МПа по заказу 4) указаны максимальные значения, конкретные значения указаны в паспорте на расходомер-счетчик | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
125000 |
|
Средний срок службы, лет |
25 |
Знак утверждения типа
наносится на лицевую панель расходомеров-счетчиков газа ультразвуковых ВЗЛЕТ РГ-М методом шелкографии, металлографики или лазерной гравировки, а также в центре титульных листов руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик газа ультразвуковой |
ВЗЛЕТ РГ-М |
1 шт. |
|
Паспорт |
ШКСД.407251.036 ПС |
1 экз. |
|
Руководство по эксплуатации |
ШКСД.407251.036 РЭ |
-1) |
|
ПО для настройки и диагностики |
«Монитор ВЗЛЕТ РГ-М» |
-1) |
|
Предвключенные и поствключенные участки трубопровода (по заказу) | ||
|
Примечание1) Размещается на сайте Изготовителя | ||
Сведения о методах измерений
приведены в ШКСД.407251.036 РЭ «Расходомеры-счетчики газа ультразвуковые ВЗЛЕТ РГ-М.
Руководство по эксплуатации» раздел 1.5 «Устройство и работа».
Нормативные документы
Приказ Росстандарта от 11.05.2022 № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ГОСТ 8.611-2024 Государственная система обеспечения единства измерений (ГСИ). Расход и объем газа. Методика (метод) измерений с применением ультразвуковых преобразователей расхода;
ШКСД.407251.036 ТУ. Расходомеры-счетчики газа ультразвуковые ВЗЛЕТ РГ-М. Технические условия.
