Комплекты мер толщины XRD
| Номер в ГРСИ РФ: | 99546-26 |
|---|---|
| Производитель / заявитель: | Компания «Beijing Jingruida Technology Co., Ltd», КИТАЙ |
Комплекты мер толщины XRD (далее по тексту - комплекты) предназначены для воспроизведения толщины стального проката, а также для поверки (калибровки) и настройки толщиномеров рентгеновских.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99546-26 | ||||||
| Действует | по 02.10.2031 | ||||||
| Наименование | Комплекты мер толщины | ||||||
| Модель | XRD | ||||||
| Приказы |
№2008 от
02.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 80049dc6-e802-8112-c037-31efdd2eba3a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Компания «Beijing Jingruida Technology Co., Ltd», КИТАЙ, 1608, 16th Floor, Building 1, No. 8 Fuze Road, Fangshan District, Beijing
Поверка
| Методика поверки / информация о поверке |
РТ-МП-296-203-2026 ГСИ. Комплекты мер толщины XRD. Методика поверки.
(с 02.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
99546-26: Описание типа
2026-99546-26.pdf
|
Скачать | 198 КБ | |
|
99546-26: Методика поверки
РТ-МП-296-203-2026
2026-mp99546-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Комплекты мер толщины XRD (далее по тексту - комплекты) предназначены для воспроизведения толщины стального проката, а также для поверки (калибровки) и настройки толщиномеров рентгеновских.
Описание
Принцип работы комплектов основан на воспроизведении толщины стального проката мерами, представляющими собой тонкие стальные пластины, а также путем их наложения друг на друга.
Конструктивно комплекты состоят из нескольких мер, позволяющих имитировать толщину стального проката.
Внешний вид комплектов представлен на рисунке 1.
Пломбирование комплектов не предусмотрено.
Заводской номер комплектов в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на шильдик, расположенный на упаковке комплектов. На каждой мере методом штамповки нанесен порядковый номер. Место нанесения заводского номера комплектов представлено на рисунке 1. Нанесение знака поверки на комплекты не предусмотрено.

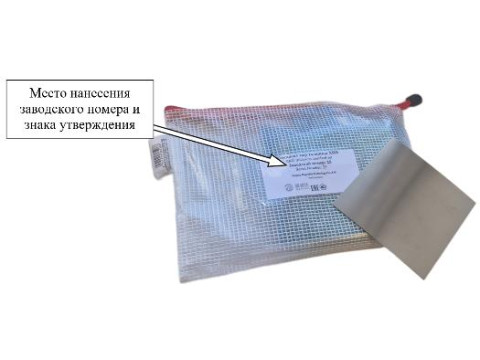

Место нанесения заводскою номера и знака утверждения
Рисунок 1 - Общий вид комплектов мер толщины XRD
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения толщины материала, мм* |
от 0,2 до 7,6 |
|
Доверительные границы допускаемой абсолютной погрешности воспроизведения толщины материала, мкм (Р=0,95) |
± (1+Х-0,0003) |
|
Номинальные значения толщины мер, мкм |
200 и 400 |
|
Допускаемое отклонение от номинального значения, % |
±10 |
|
Примечания: *Допускается ограничение диапазона воспроизведения толщины материала, ввиду уменьшения количества мер в комплекте. Х - воспроизводимое значение толщины, мкм | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры меры из комплекта, мм, не более - высота - ширина |
120 120 |
|
Масса одной меры из комплекта, г, не более |
50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более |
от +10 до +30 80 |
Знак утверждения типа
наносится на шильдик и на титульный лист паспорта методом печати.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекты мер толщины* |
XRD |
1 комплект |
|
Паспорт |
- |
1 экз. |
|
Примечания: * - Количество мер в комплекте определяется при заказе | ||
Сведения о методах измерений
приведены в разделе 5 «МЕТОДЫ ИЗМЕРЕНИЙ» Паспорта «Комплекты мер толщины XRD.
Паспорт».
Нормативные документы
Стандарт предприятия «Комплекты мер толщины XRD. Стандарт предприятия»;
Локальная поверочная схема.
