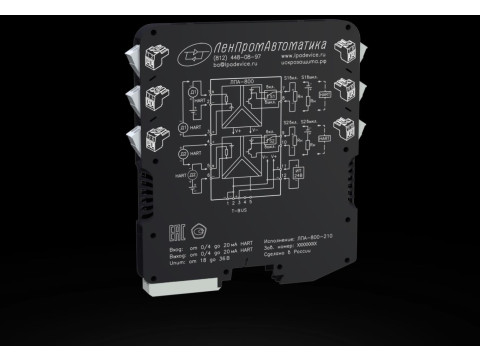

Повторители сигналов универсальные измерительные с гальванической развязкой ЛПА-800
| Номер в ГРСИ РФ: | 99561-26 |
|---|---|
| Производитель / заявитель: | ООО "Ленпромавтоматика", г.С.-Петербург |
Повторители сигналов универсальные измерительные с гальванической развязкой ЛПА-800 (далее - повторители) предназначены для линейного преобразования силы постоянного тока на входе в значения силы постоянного тока на выходе и обеспечения гальванической изоляции электрических измерительных цепей и цепей питания входа и выхода.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99561-26 | |||||||||||||||
| Действует | по 05.10.2031 | |||||||||||||||
| Наименование | Повторители сигналов универсальные измерительные с гальванической развязкой | |||||||||||||||
| Модель | ЛПА-800 | |||||||||||||||
| Модификации |
ЛПА-800-XY0, где: X - 1 -одноканальное исполнение; 2 - двухканальное исполнение Y - 0-без поддержки HART; 1 - поддержка HART На испытания представлены: ЛПА-800-100 ЛПА-800-110 ЛПА-800-200 ЛПА-800-210 |
|||||||||||||||
| Приказы |
№2022 от
05.10.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 925c37e3-6b0b-9c6a-6f37-0d1661464042 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Ленпромавтоматика», РОССИЯ, 190020, г. Санкт-Петербург, вн.тер. г. Муниципальный округ Екатерингофский, Бумажного канала наб. д. 18, лит. А, помещ. 10-Н
Поверка
| Методика поверки / информация о поверке |
ОЛПА-21.003.04 МП ГСИ. Повторители сигналов универсальные измерительные с гальванической развязкой ЛПА-800. Методика поверки
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99561-26: Описание типа
2026-99561-26.pdf
|
Скачать | 287.5 КБ | |
|
99561-26: Методика поверки
ОЛПА-21.003.04 МП
2026-mp99561-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Повторители сигналов универсальные измерительные с гальванической развязкой ЛПА-800 (далее - повторители) предназначены для линейного преобразования силы постоянного тока на входе в значения силы постоянного тока на выходе и обеспечения гальванической изоляции электрических измерительных цепей и цепей питания входа и выхода.
Описание
Принцип действия повторителей основан на преобразовании входного сигнала постоянного тока в напряжение и передачу через гальванически развязанный усилитель для последующего преобразования в постоянный ток на выходе повторителя.
Конструктивно повторители выполнены в пластмассовом корпусе, состоящем из двух частей, с установленной внутрь печатной платой, и предназначены для установки на монтажный рельс шириной 35 мм. Для облегчения монтажа и замены повторителей применены съемные клеммные колодки.
Модификации повторителей ЛПА-800 отличаются количеством каналов преобразования и наличием (отсутствием) функции поддержки передачи цифрового сигнала HART.
Повторители имеют обозначение согласно рисунку 1.
ЛПА-8 00-XYO
0 без поддержки HART
1 поддержка HART
1 Одноканальное исполнение
2 Двухканальное исполнение
Рисунок 1 - Обозначение повторителей ЛПА-800
Выпускаемые модификации перечислены в таблице 1.
Таблица 1 - Модификации повторителей ЛПА-800
|
Модификация |
Количество каналов преобразования |
Поддержка передачи HART |
|
ЛПА-800-210 |
2 |
Да |
|
ЛПА-800-200 |
2 |
Нет |
|
ЛПА-800-110 |
1 |
Да |
|
ЛПА-800-100 |
1 |
Нет |
Корпус повторителя заклеивается изготовителем с целью предотвращения вскрытия и несанкционированного доступа к внутренним частям прибора. Пломбирование повторителей не предусмотрено.
Нанесение знака поверки на корпус повторителей не предусмотрено.

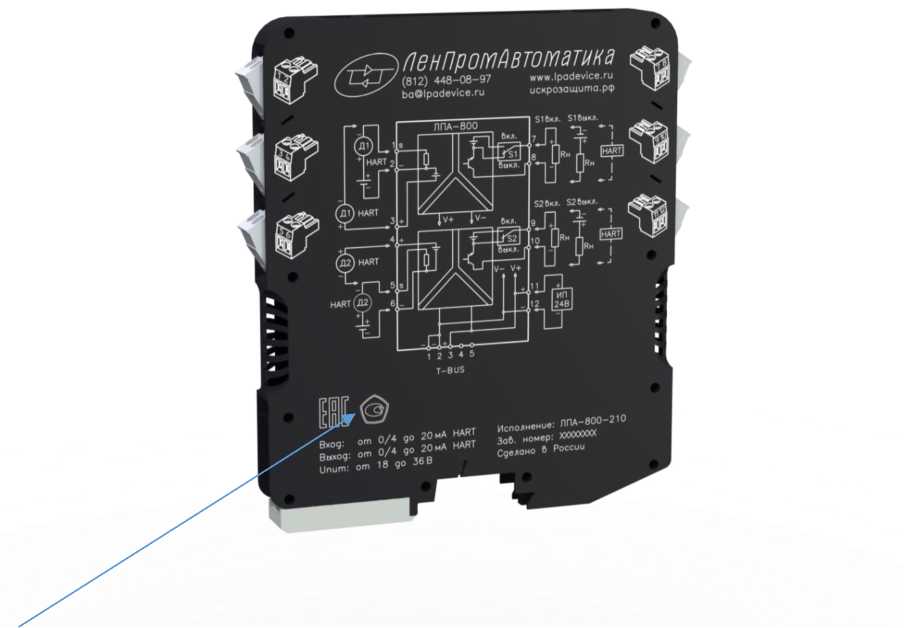

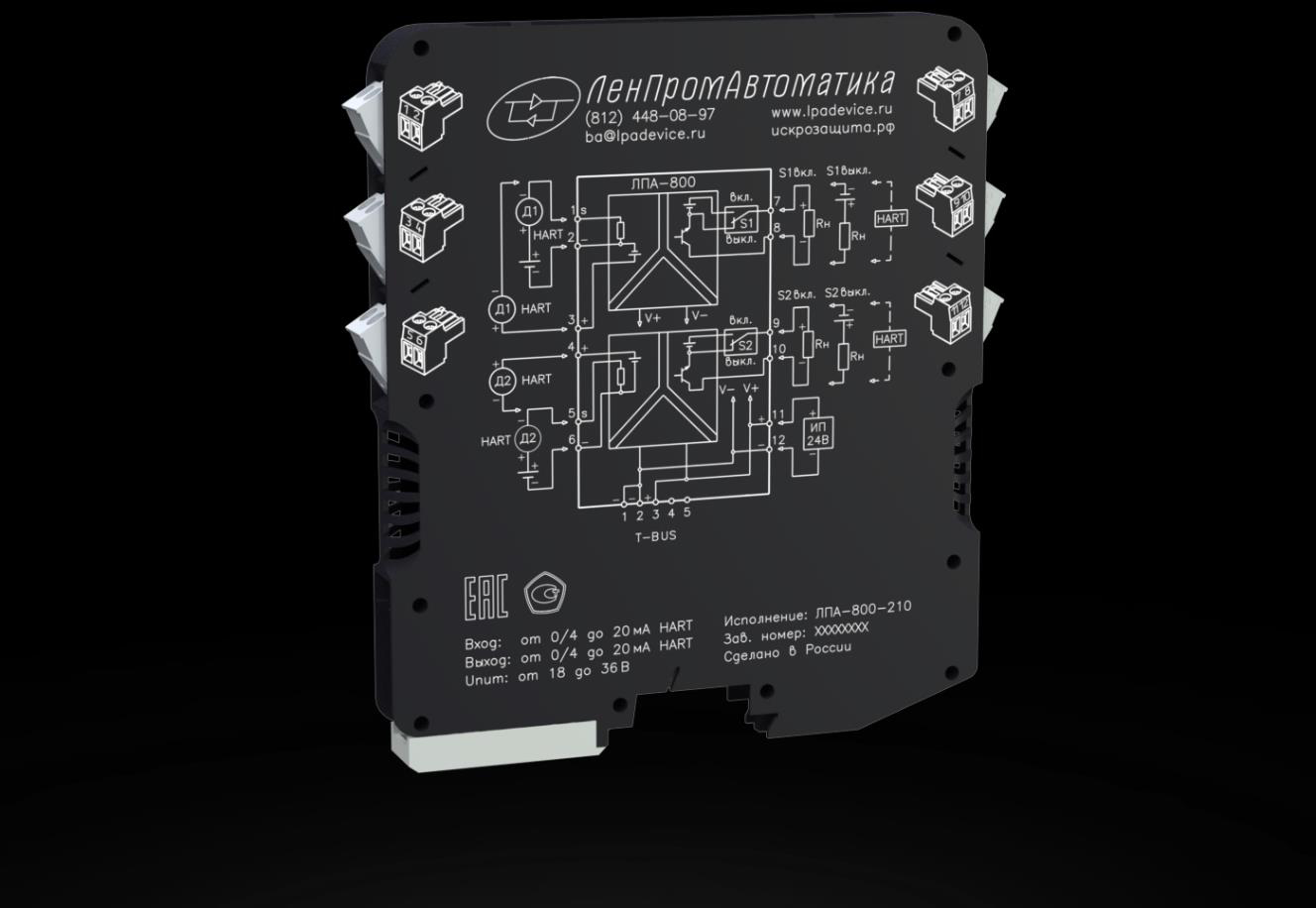

Общий вид повторителей ЛПА-800 и место нанесения знака утверждения типа представлены на рисунке 2.
Место нанесения знака утверждения типа
Рисунок 2 - Общий вид повторителей ЛПА-800
Заводской номер повторителя наносится методом лазерной гравировки на боковую поверхность корпуса в формате «Зав. номер: YYXXXXXX», где YY - последние 2 цифры текущего года, ХХХХХХ - порядковый номер выпускаемого в текущем году повторителя ЛПА-800.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразования силы постоянного тока в значения силы постоянного тока, мА |
от 0 до 20 |
|
Пределы допускаемой основной приведенной* погрешности преобразования силы постоянного тока в значения силы постоянного тока от 0 до 20 мА, % |
±0,08 |
|
Пределы допускаемой дополнительной приведенной* погрешности преобразования, вызванной отклонением температуры окружающего воздуха от нормальной (20 ±5) °С в рабочем диапазоне температур от -40 °С до +70 °С на каждые 10 °С, % |
±0,04 |
|
Пределы допускаемой дополнительной приведенной* погрешности преобразования вызванной отклонением напряжения питания от номинального диапазона (24 ±1,2) В в рабочем диапазоне напряжения питания от 18 до 36 В на каждый 1 В, % |
±0,003 |
|
Количество каналов преобразования: - ЛПА-800-100 - ЛПА-800-110 - ЛПА-800-200 - ЛПА-800-210 |
1 1 2 2 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа - номинальный диапазон напряжения питания, В |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 от 22,8 до 25,2 |
|
*- нормирующим значением для приведенной погрешности является максимальное значение диапазона преобразования | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон напряжения питания, В |
от 18 до 36 |
|
Потребляемая мощность, Вт, не более: | |
|
- ЛПА-800-100 |
1,8 |
|
- ЛПА-800-110 |
1,8 |
|
- ЛПА-800-200 |
3,24 |
|
- ЛПА-800-210 |
3,24 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
130,6x12,8x140,8 |
|
Масса, кг, не более: |
0,15 |
|
Условия эксплуатации | |
|
- температура окружающей среды, °С |
от -40 до +70 |
|
- относительная влажность (при температуре +35 °С), %, не более |
90 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
|
Средняя наработка до метрологического отказа, ч, не менее |
129249 |
Знак утверждения типа
наносится на корпус повторителей ЛПА-800 методом лазерной гравировки и на титульные листы эксплуатационных документов типографским способом.
Комплектность
Таблица 5 - Комплектность повторителей
|
Наименование |
Обозначение |
Кол-во |
|
Повторитель сигналов универсальный измерительный с гальванической развязкой ЛПА-800 |
ЛПА-800-XYO |
1 шт. |
|
Паспорт |
ОЛПА-21.003.04 ПС |
1 экз. |
|
Руководство по эксплуатации |
ОЛПА-21.003.04 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Применение повторителей» документа ОЛПА-21.003.04 РЭ «Повторители сигналов универсальные измерительные с гальванической развязкой ЛПА-800. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А, утверждена приказом Федерального агентства по техническому регулированию и метрологии № 2091 от 1 октября 2018 года
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 24855-81 Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ТУ 26.51.66.190-027-13898149-2025 Повторители сигналов универсальные измерительные с гальванической развязкой ЛПА-800. Технические условия
