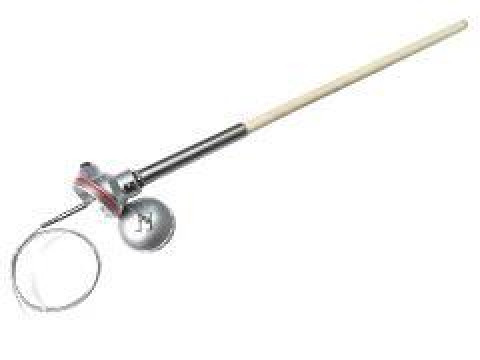

Преобразователи термоэлектрические BSWR

По зи-ци я

Описан ие позици и

Код

Описание кода

1

Обозна чение типа

BSWR

Преобразователи термоэлектрические

2

Условно е обозна чение типа НСХ

K

Никель-хром 10 - никель-кремний 3

C

Вольфрам-рений 5 — вольфрам-рений 26

N

Никель-хром-кремний -никель-кремний-магний

D

Вольфрам-рений 3 — вольфрам-рений 25

S

Платина-родий 10-платина

A

Вольфрам-рений 5 — вольфрам-рений 20

R

Платина-родий 13-платина

B

Платина-родий 30-платина-родий 6

3

Констр уктивн ое исполн ение

0H

Сборная термопара

ZH

Вакуумн ая термопа ра

BH

Термопара с изменяю щимся диаметро м защитной оболочки

RH

Мягкая термопа ра

KH

Бронирован ная термопара

GH

Высоков ольтная термопа ра

DH

Термопар а для электрост анций

JH

Термопа ра впускно го отверсти я

AH

Сборная бронированн ая термопара

G W

Высокот емперат урная термопа ра

FH

Коррозио нно-стойкая термопар а

YH

Термопа ра солевой печи

CH

Термопара с испытательн ым отверстием

W H

Высокот емперат урная высоков ольтная термопа ра

MH

Износост ойкая термопар а/термоме тр сопротив ления

TC

Термопа ра с возможн остью связи (интелле ктуальн ая)

4

Количе ство ЧЭ

1

Один

2

Два

N

Для количества от трех и более штук

По зи-ци я

Описан ие позици и

Код

Описание кода

5

Метод подкл ючения

0

Защитный колпачок с выводными проводами

5

Взрывоз ащищен ная соедини тельная коробка из нержаве ющей стали

8

Маленька я плоская заглушка

C

Вилка

1

Удлинитель

B

Соедини тельная коробка из нержаве ющей стали

9

Ручка

D

Клемная колодка

2

Компактная водонепрони цаемая соединитель ная коробка

F

Пластик овая Соедини тельная коробка

J

Омега-заглушка

X

Другие способы подключ ения

3

Водонепрон ицаемая соединитель ная коробка

6

Авиацио нный разъем

М

Морская заглушка

4

Взрывозащи щенная соединитель ная коробка

7

Большо й плоский штекер

T

Керамиче ская заглушка

6

Метод устано вки

000

Без метода установки

M

N1

NPT 1/4 с фиксиро ванной резьбой

FN1

Резьба NPT 1/4" с зажимной втулкой

MF0

Фиксиро ванный фланец DNlO/ф 90

KX0

Другие методы установки

M

N2

NPT 1/2 с фиксиро ванной резьбой

FN2

Резьба NPT 1/2" с зажимной втулкой

MF1

Фиксиро ванный фланец DNlS/ф 95

М10

M10*1,0 фиксирован ная резьба

M

N3

NPT 3/8 с фиксиро ванной резьбой

FN3

Резьба NPT 3/8" с зажимной втулкой

MF2

Фиксиро ванный фланец Drao/ф 105

По зи-ци я

Описан ие позици и

Код

Описание кода

M12

M12*1,5 фиксирован ная резьба

M

N4

NPT 3/4 с фиксиро ванной резьбой

FN4

Резьба NPT 3/4" с зажимной втулкой

MF3

Фиксиро ванный фланец DN25^ 115

MB1

M12*1,75 фиксирован ная резьба

M

G1

G 1/4 с фиксиро ванной резьбой

FG1

Резьба G 1/4" с зажимной втулкой

MF4

Фиксиро ванный фланец DN32^ 140

M16

M16*1,5 фиксирован ная резьба

M

G2

G 1/2 с фиксиро ванной резьбой

FG2

Резьба G 1/2" с зажимной втулкой

MF5

Фиксиро ванный фланец DWO/ф 150

М18

M18*1,5 фиксирован ная резьба

M

G3

G 3/8 с фиксиро ванной резьбой

FG3

Резьба G 3/8" с зажимной втулкой

MF6

Фиксиро ванный фланец DN50^ 165

M20

M20*1,5 фиксирован ная резьба

M

G4

G 3/4 с фиксиро ванной резьбой

FG4

Резьба G 3/4" с зажимной втулкой

MF7

Фиксиро ванный фланец DN65^ 185

M27

M27*2,0 фиксирован ная резьба

M

K1

KF10 фиксиро ванный фланец

FK1

KF10 Надеваем ый фланец

MF8

Фиксиро ванный фланец

DN80^

200

M30

M30*2,0 фиксирован ная резьба

M K2

KF16 фиксиро ванный фланец

FK2

KF16 Надеваем ый фланец

MF9

Фиксиро ванный фланец DN100/ ф235

M33

M33*2,0 фиксирован ная резьба

M K3

KF25 фиксиро ванный фланец

FK3

KF25 Надеваем ый фланец

HF1

Подвиж ная фланцев ая пластин а ф75

FM1

Резьба

M10*1,0 с зажимной втулкой

M K4

KF40 фиксиро ванный фланец

FK4

KF40 Надеваем ый фланец

HF2

Подвиж ная фланцев ая пластин а ф95

По зи-ци я

Описан ие позици и

Код

Описание кода

FM2

Резьба M12*1,5 с зажимной втулкой

M

C1

CF16 фиксиро ванный фланец

FC1

CF16 Надеваем ый фланец

ZGS

Прямоуг ольный тип

FM3

Резьба

M16*1,5 с зажимной втулкой

M C2

CF25 фиксиро ванный фланец

FC2

CF25 Надеваем ый фланец

GW 0

Чип термист ора

FM4

Резьба M20*1,5 с зажимной втулкой

M C3

CF35 фиксиро ванный фланец

FC3

CF35 Надеваем ый фланец

FM5

Резьба M27*2,0 с зажимной втулкой

M C4

CF50 фиксиро ванный фланец

FC4

CF50 Надеваем ый фланец

7

Матер иал защитн ой трубы

A

OCr18Ni9Ti

G

MO2Ti/3 16L

N

Износост ойкий сплав

V

Титанов ый сплав

B

GH3030/inco nel600

H

Сплав Хастелл ой

P

оксид циркония

W

Вольфра мовый сплав

C

GH3039

J

Металло керамич еские трубки

R

Корундов ая трубка

X

Другие материа лы

D

Нитрид кремния/кар бид кремния

K

Вольфра мово-молибде новые керамич еские трубки

S

Кварц GE

E

Cr25Ni20/31 0S

L

Сапфир

T

Танталов ый сплав

F

Политетраф торэтилен (PTFE)

М

Молибд еновые сплавы

U

Дисилици д молибден а

8

Диамет р защитн ой трубки, мм

A

0,5

F

4

М

10

3

22

B

1,0

H

5

1

12

4

25

C

1,5

J

6

N

14

X

Прочее

D

2

K

8

0

16

E

3

L

3,2

2

20

9

Длина

Общая длина/длина вставки, прямые стандартные данные (единица измерения: мм)

По зи-ци я

Описан ие позици и

Код

Описание кода

10

Класс допуск а

Пусто

Термопара класса 2

I

Термопара класса 1

H

AMS2750/^cc 1

11

Исполн ение рабоче го спая ТП

Пусто

Изолирован ный

1

Заземле нный

2

Тип с открытым и клеммами

3

Тип с отдельн ой изоляци ей

Условное обозначение НСХ по ГОСТ Р (3) 5.585-2001

Класс допуска

Диапазон измерений температуры, °С(1)

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (2)

К

1

от -40 до +375 включ . св . +375 до +1200

± 1,5 ±0,0044

2

от -40 до +333 включ . св . +333 до +1200

±2,5 ±0,00754

N

1

от -40 до +375 включ . св . +375 до +1200

± 1,5 ±0,0044

2

от -40 до +333 включ . св . +333 до +1200

±2,5 ±0,00754

А

2

от +1000 до +1800

±0,01- Itl

C

2

от +426 до +1800

±0,01- Itl

D

2

от +426 до +1800

±1 %• t

S, R

1

от 0 до +1100 включ . св . +1100 до +1600

± 1,0

±[1+0,003-(t-1100)]

2

от 0 до +600 включ . св . +600 до +1600

± 1,5 ±0,00254

B

2

от +600 до +1800

±0,00254

Примечания:

(1) Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и приведен в паспорте и на шильдике ТП.

(2) t - значение измеряемой температуры, °С.

(3) условное обозначение НСХ по ГОСТ Р 8.585-2001 (для типов «К», «N», «R», «S», «В»), МЭК 60584-1:2013 (для типов «А» и «С»), GB/T 29822-2013 (для типа «D»).

Наименование характеристики

Значение

Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм (в зависимости от типа НСХ ТП), не менее - для ТП c НСХ типов «К», «N»

- для ТП c НСХ типов «R», «S», «В», «А», «С», «D»

1000

100

Наименование характеристики

Значение

Диаметр измерительной вставки, мм

от 1,0 до 25,0

Диаметр защитной арматуры, мм

от 4,0 до 48,0

Длина монтажной части ТП, мм

от 15 до 15000

Длина удлинительной шейки ТП, мм

от 30 до 500

Условия эксплуатации:

- диапазон температур окружающего воздуха, °С

- относительная влажность воздуха, %, не более

от -40 до +80 90

Масса, кг

от 0,1 до 10 (в зависимости от модели и исполнения ТП)

Наименование характеристики

Значение

Средняя наработка до отказа (в зависимости от типа НСХ ТП и диапазона измерений), ч, не менее:

- для ТП c НСХ типов «К», «N»:

- в рабочем диапазоне до плюс 300 °С;

10000

- в рабочем диапазоне свыше плюс 300 °С до плюс 800 °С;

10000

- для ТП c НСХ типов «R», «S», «В»

20000

- для ТП c НСХ типов «А», «С», «D»

10000

Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее:

- для ТП c НСХ типов «К», «N»

1

- для ТП c НСХ типов «R», «S», «В»

2

- для ТП c НСХ типов «А», «С», «D»

1

Наименование

Обозначение

Количество

Преобразователь термоэлектрический

BSWR

1 шт.

Паспорт

-

1 экз.

Руководство по эксплуатации

-

1 экз.
