Системы автоматического контроля выбросов загрязняющих веществ на участке производства аммофоса АО «Апатит» в г. Череповец
| Номер в ГРСИ РФ: | 99573-26 |
|---|---|
| Производитель / заявитель: | ООО "РОСТ ИНТЕК", г. Пермь |
Системы автоматического контроля выбросов загрязняющих веществ на участке производства аммофоса АО «Апатит» в г. Череповец (далее - системы) предназначены для:
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99573-26 | |||||||||
| Наименование | Системы автоматического контроля выбросов загрязняющих веществ на участке производства аммофоса АО «Апатит» в г. Череповец | |||||||||
| Приказы |
№2023 от
05.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 7d135186-9753-1b59-0c1b-898a88af24fb | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «РОСТ ИНТЕК», РОССИЯ, 614090, Пермский край, г. Пермь, ул. Лодыгина, д. 5Г, офис 8
Поверка
| Методика поверки / информация о поверке |
МП 242-2631-2026 ГСИ. Системы автоматического контроля выбросов загрязняющих веществ на участке производства аммофоса АО «Апатит» в г. Череповец. Методика поверки.
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99573-26: Описание типа
2026-99573-26.pdf
|
Скачать | 213.4 КБ | |
|
99573-26: Методика поверки
МП 242-2631-2026
2026-mp99573-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Системы автоматического контроля выбросов загрязняющих веществ на участке производства аммофоса АО «Апатит» в г. Череповец (далее - системы) предназначены для:
- непрерывных автоматических измерений массовой концентрации аммиака (NH3) и параметров отходящих газов (температура, абсолютное давление, скорость и объемный расход);
- приведения к нормальным условиям измеренного расхода дымовых газов и массовой концентрации аммиака в соответствии с документом ГОСТ Р 70805-2023 «Автоматические измерительные системы для контроля выбросов загрязняющих веществ. Методика расчета массового выброса»;
- измерений массового, разового и валового выбросов аммиака;
- непрерывной обработки и анализа поступающей от средств измерений информации, ее архивирования и систематизирования;
- представления операторам получаемой информации по составу и расходу дымовых газов;
- передачи информации в автоматизированные системы более высокого уровня Заказчика, а также передачи информации о показателях выбросов загрязняющих веществ в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду;
- формирования статистической отчетности, связанной с выбросами.
Описание
К данному типу средств измерений относятся системы автоматического контроля выбросов загрязняющих веществ на участке производства аммофоса АО «Апатит» в г. Череповец, зав. №№ 0240, 0241.
Перечень измерительных каналов (далее - ИК) систем, принципов измерений и первичных измерительных преобразователей (далее - ПИП), входящих в состав ИК, приведен в таблице 1.
Таблица 1 - Перечень ИК систем, принципов измерений и ПИП
|
Наименование ИК систем |
Принцип измерений |
ПИП, входящие в состав ИК систем |
Регистрационный номер в ФИФ ОЕИ1) |
|
ИК массовой концентрации аммиака (NH3) |
Хемилю минесцентный |
Газоанализатор ЕТ-909 |
18663-15 |
|
ИК температуры дымовых газов |
Терморезистивный |
Термопреобразователи универсальные ТПУ 0304 |
50519-17 |
|
ИК абсолютного давления дымовых газов |
Тензорезистивный |
Преобразователи давления измерительные АИР-20/М2 |
63044-16 |
|
ИК скорости/объемного расхода дымовых газов |
Ультразвуковой |
Расходомеры-счетчики ультразвуковые ВЗЛЕТ РГ |
80169-20 |
|
1) ФИФ ОЕИ - Федеральный информационный фонд по обеспечению единства измерений. | |||
Основное оборудование измерительных и вычислительных компонентов систем располагается в специализированном блоке-контейнере. В блоке-контейнере предусмотрены системы поддержания микроклимата и вентиляции. На газоходе монтируются ПИП и газоотборное устройство (зонд). Зонд смонтирован внутри обогреваемого пробоотборного шкафа.
Отобранная проба поступает по обогреваемому трубопроводу к аналитическому блоку, расположенному в специализированном блоке-контейнере.
Принцип работы систем основан на получении измерительной информации о состоянии одного или нескольких ПИП с помощью измерительных компонентов и последующей передаче результатов измерений по связующим компонентам в вычислительные компоненты (ВК), выполняющие функции сбора, расчета и отображения данных.
В рабочем режиме ПИП передают данные по каналам связи: от 4 до 20 мА, RS-485, Ethernet на вычислительный уровень. В ВК происходит преобразование измеренных значений параметров отходящего газа в цифровой код.
ВК выполняют функции сбора, расчета, отображения и приведения результатов измерений к нормальным условиям. Обмен информации внутри ВК, от контроллера к панели оператора, происходит по технологическому сегменту локальной вычислительной сети.
ВК также обеспечивают обмен информацией с автоматизированной системой управления технологическим процессом объекта.
В случае отказа какого-либо из элементов систем фиксируется событие отказа в журнале событий систем. Восстановление работоспособности систем производится путем замены отказавших элементов исправными.
Первичная подготовка пробы производится с помощью фильтра газоотборного устройства. Анализируемый газ по пробоотборной трубе поступает в обогреваемую камеру зонда. Затем через фильтр, через штуцер на крышке корпуса фильтра и блок клапана поступает в обогреваемый трубопровод.
Трубопровод обогреваемый саморегулируемый служит для подачи анализируемого газа, имеющего температуру выше температуры окружающей среды, к аналитическому блоку. Внутри наружной оболочки и теплоизоляции трубопровода размещены нагревательный элемент (греющий кабель саморегулируемый), термометр сопротивления и две трубки для транспортирования анализируемого газа и контрольной поверочной газовой смеси (ПГС).
Для измерений скорости потока и объемного расхода газа используется ультразвуковой расходомер-счетчик ВЗЛЕТ-РГ. Данные с расходомера передаются на вычислительный контроллер посредством аналогового сигнала постоянного тока от 4 до 20 мА.
Для измерений давления в газоходе используется преобразователь давления измерительный АИР-20/М. Данные с преобразователя давления передаются на вычислительный контроллер посредством аналогового сигнала постоянного тока от 4 до 20 мА.
Для измерений температуры в газоходе используется термопреобразователь универсальный ТПУ 0304. Данные с термопреобразователя универсального передаются на вычислительный контроллер посредством аналогового сигнала постоянного тока от 4 до 20 мА.
Результаты анализа пробы (массовой концентрации NH3) передаются в контроллер АБАК. Контроллер осуществляет расчет массового, разового и валового выбросов, исходя из результатов измерений массовой концентрации загрязняющих веществ, текущего расхода сухого газа, давления и температуры.
Рассчитанные значения передаются на сервер, где осуществляется отображение и архивация данных.
Ограничение доступа осуществляется с помощью механических замков.
Заводской номер в формате четырех арабских цифр нанесен типографским методом на паспортную табличку, расположенную с внешней стороны (в правом верхнем углу) дверцы шкафа, в котором размещены газоанализаторы ЕТ-909. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование систем не предусмотрено.
Общий вид основного оборудования систем представлен на рисунках 1 - 3.
Общий вид паспортной таблички с заводским номером представлен на рисунке 4.

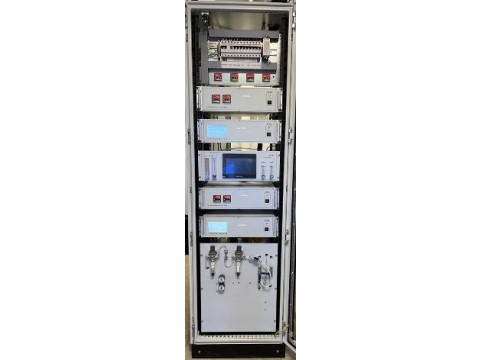

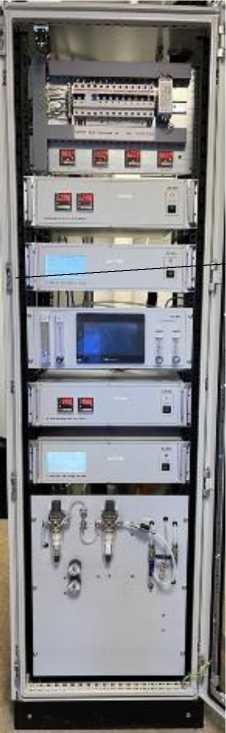

Рисунок 1 - Общий вид шкафа с газоанализаторами ЕТ-909
Ограничение доступа к газоанализаторам с помощью механического замка

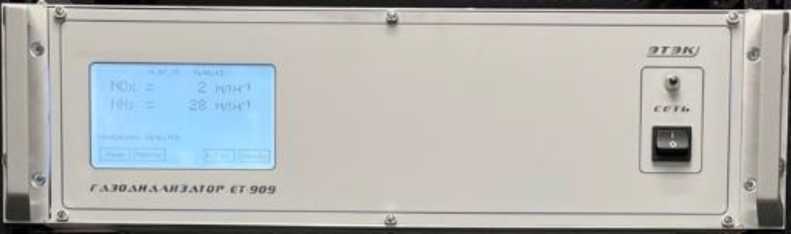

Рисунок 2 - Общий вид газоанализаторов ЕТ-909

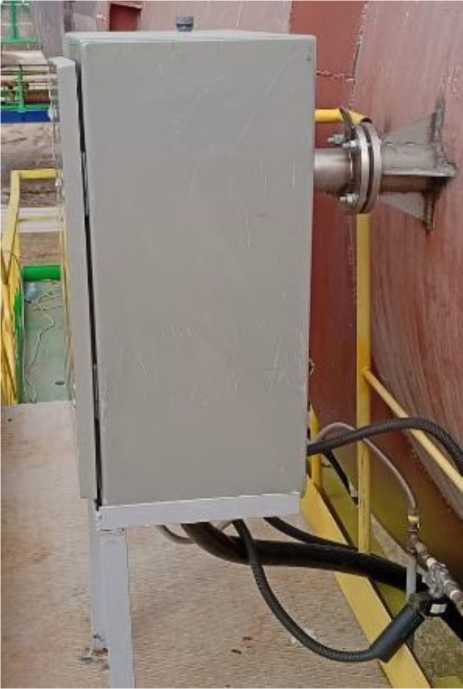

Рисунок 3 - Общий вид обогреваемого пробоотборного шкафа с газоотборным устройством

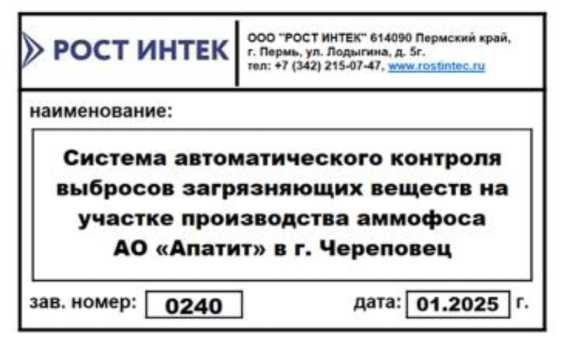

Рисунок 4 - Общий вид паспортной таблички с заводским номером
Программное обеспечение
Программное обеспечение (далее - ПО) систем состоит из встроенного ПО ПИП, входящих в состав систем (таблица 1), и прикладного ПО (далее - ППО).
Функции встроенного ПО ПИП представлены в описании типа соответствующих средств измерений.
В ППО производится преобразование электрических сигналов измеренных параметров, поступающих от газоаналитического оборудования на модули ввода контроллера, в физические величины.
После преобразования производятся расчеты объемного расхода, массовой концентрации, массовых выбросов загрязняющего вещества дымовых газов, приведенных к нормальным условиям, а также валовых, массовых и разовых выбросов аммиака.
Все результаты расчетов передаются на автоматизированное рабочее место оператора (АРМ) для отображения и архивации, а также в системы Заказчика более высокого уровня.
Уровень защиты ПО системы в соответствии с Рекомендацией Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО систем
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
PLC |
|
Номер версии (идентификационный номер) ПО |
1.Х.ХХ1) |
|
1) Первый символ номера версии ПО указывает на метрологически значимую часть ПО (неизменяемую), а «Х» (арабская цифра от 0 до 9) описывает метрологически незначимые модификации ПО, которые не влияют на метрологические характеристики средства измерений (интерфейс, устранение незначительных программных ошибок и т.п.). | |
Технические характеристики
Таблица 3 - Метрологические характеристики ИК массовой концентрации аммиака (NH3)
|
Определяемый компонент (измерительный канал) |
Диапазон измерений1) массовой концентрации, мг/м3 |
Участок диапазона измерений массовой концентрации, мг/м3 |
Пределы допускаемой погрешности в условиях эксплуатации2), % | |
|
приведенной3) |
относительной | |||
|
Аммиак (NH3) |
от 0 до 817 |
от 0 до 54 включ. св. 54 до 817 |
±25 - |
- ±25 |
Продолжение таблицы 3__________________________________________________________
1) Номинальная цена единицы наименьшего разряда ИК массовой концентрации аммиака (NH3) 0,1 мг/м3.
2) В соответствии с Постановлением Правительства РФ № 683 от 02.06.2026 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3.
Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 683 от 02.06.2026 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.1.3, от Cmin до Стах, где Стах - верхняя граница диапазона измерений, мг/м3, а Cmin, мг/м3, рассчитывается по формуле
_ Су •у cmin = g ,
где Cy - верхняя граница участка диапазона измерений, в котором нормирована приведенная погрешность, мг/м3;
Smax - наибольшее допустимое значение погрешности измерений согласно п. 3.1.3, раздела 3 Постановления Правительства РФ № 683 от 02.06.2026, %;
Y - пределы допускаемой приведенной погрешности в условиях эксплуатации, %.
3) Нормирующее значение - верхний предел участка диапазона измерений, в котором нормированы пределы допускаемой приведенной погрешности.
Таблица 4 - Дополнительные метрологические характеристики ИК массовой концентрации аммиака
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой погрешности |
0,5 |
|
Пределы допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой погрешности |
±0,5 |
|
Таблица 5 - Метрологические характеристики ИК скорости и объемного |
расхода дымовых газов | ||
|
Измеряемая величина |
Единицы величины |
Диапазон измерений1) |
Пределы допускаемой погрешности в условиях эксплуатации2) |
|
Скорость газового потока при рабочих условиях |
м/с |
от 0,05 до 40 |
±(0,03+0,03-V3)) (абс.) |
|
Объемный расход при рабочих условиях |
м3/с |
от 0,35 до 2834) |
±3 % (прив.5)) |
таблицы 5
1) Номинальная цена единицы наименьшего разряда ИК скорости дымовых газов 0,01 м/с, объемного расхода дымовых газов 1 м3/ч.
2) В соответствии с Постановлением Правительства РФ № 683 от 02.06.2026 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.10.
Участок диапазона измерений, в котором результаты измерений соответствуют обязательным метрологическим требованиям Постановления Правительства РФ № 683 от 02.06.2026 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений», раздел 3, п. 3.10, от Vmin до Vmax, где Vmax — верхняя граница диапазона измерений, м/с, а Vmin, м/с, рассчитывается по формуле
V ■ = —3—
Vmin 8тах-3
где 6max - наибольшее допустимое значение погрешности измерений согласно п. 3.10, раздела 3 Постановления Правительства РФ № 683 от 02.06.2026, %.
3) V - скорость дымовых газов, м/с.
4) При площади сечения газохода 7,065 м2.
5) Нормирующее значение - верхний предел диапазона измерений.
Таблица 6 - Метрологические характеристики ИК температуры дымовых газов
|
Измеряемая величина |
Единицы величины |
Диапазон измерений1) |
Пределы допускаемой абсолютной погрешности измерительного канала в условиях эксплуатации2) |
|
Температура |
°С |
от -50 до +150 |
±2 |
|
1) Номинальная цена единицы наименьшего разряда ИК температуры дымовых газов 1 °С. 2) В соответствии с Постановлением Правительства РФ № 683 от 02.06.2026 г., п. 3.9. | |||
Таблица 7 - Метрологические характеристики ИК абсолютного давления дымовых газов
|
Измеряемая величина |
Единицы величины |
Диапазон измерений1) |
Пределы допускаемой приведенной2) погрешности измерительного канала в условиях эксплуатации3), % |
|
Абсолютное давление |
кПа |
от 0 до 160 |
±1,5 |
|
1) Номинальная цена единицы наименьшего разряда ИК абсолютного давления дымовых газов 1 кПа. 2) Нормирующее значение - верхний предел диапазона измерений. 3) В соответствии с Постановлением Правительства РФ № 683 от 02.06.2026 г., п. 3.13. | |||
Таблица 8 - Метрологические характеристики ИК показателей выбросов аммиака
|
Определяемый компонент |
Диапазон измерений разового выброса, г/с |
Диапазон измерений массового выброса, кг/ч |
Диапазон измерений валового выброса, т/г |
Пределы допускаемой относительной погрешности в условиях эксплуатации, % |
|
NH3 |
от 0,019 до 231,2 |
от 0,068 до 832,3 |
от 16,3-10-4 до 7310 |
_____________________ 1) ±1,1 ^С2 + (У(Г^)2 |
|
1) Где ЗС - пределы допускаемой относительной погрешности измерений массовой концентрации аммиака (NH3), %; Yq - пределы допускаемой приведенной погрешности измерений объемного расхода дымовых газов, %; Qb - верхняя граница диапазона измерений объемного расхода дымовых газов, м3/с; Qi - измеренное значение объемного расхода дымовых газов, м3/с. | ||||
Таблица 9 - Технические характеристики систем
|
Наименование характеристики |
Значение |
|
Время прогрева без учета прогрева обогреваемой линии, мин, не более |
60 |
|
Потребляемая мощность с учетом обогреваемой линии, Вт, не более |
7700 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
380 |
|
Температура зонда и линии отбора пробы, °C, не менее |
120 |
|
Масса блока-контейнера систем, кг, не более |
7000 |
|
Габаритные размеры блока-контейнера систем, мм, не более: - длина - ширина - высота |
10000 2400 3000 |
|
Условия эксплуатации: - диапазон температуры окружающей среды (при установке в обогреваемом блоке-контейнере), °С - диапазон относительной влажности, % - диапазон атмосферного давления, кПа |
от -50 до +40 от 10 до 95 от 84 до 106,7 |
|
Условия эксплуатации газоаналитического оборудования: - диапазон температуры окружающей среды, °C - диапазон атмосферного давления, кПа - относительная влажность окружающего воздуха, %, не более |
от +5 до +40 от 84 до 106,7 95 |
|
Условия эксплуатации обогреваемой линии и пробоотборного зонда: - диапазон температуры окружающей среды, °C - диапазон атмосферного давления, кПа - диапазон относительной влажности окружающего воздуха, % |
от -45 до +50 от 84 до 106,7 от 10 до 95 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
6 |
|
Наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским методом.
Комплектность
Таблица 11 - Комплектность систем
|
Наименование |
Обозначение |
Количество |
|
Система автоматического контроля выбросов загрязняющих веществ на участке производства аммофоса АО «Апатит» в г. Череповец |
- |
1 шт. |
|
Документация: | ||
|
Системы автоматического контроля выбросов загрязняющих веществ на участке производства аммофоса АО «Апатит» в г. Череповец. Руководство по эксплуатации |
А-2028-3-РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Технологическая инструкция» документа А-2028-3-РЭ «Системы автоматического контроля выбросов загрязняющих веществ на участке производства аммофоса АО «Апатит» в г. Череповец. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 31.12.2020 № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
Приказ Росстандарта от 25.11.2019 № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока».
Приказ Росстандарта от 05.12.2025 № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от V10-2 до 1-107 Па и Государственной поверочной схемы для средств измерений абсолютного давления».
Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры».
ГОСТ Р 8.958-2019 Государственная система обеспечения единства измерений. Наилучшие доступные технологии. Автоматические измерительные системы для контроля вредных промышленных выбросов. Методы и средства испытаний.
