Анализаторы спектра RADIOMERA RMHA-4025
| Номер в ГРСИ РФ: | 99582-26 |
|---|---|
| Производитель / заявитель: | ООО "Радиомера", Московская обл., г. Видное |
Анализаторы спектра RADIOMERA RMHA-4025 (далее по тексту - анализаторы) предназначены для исследования формы и измерений спектральных характеристик радиочастотных сигналов ВЧ и СВЧ диапазонов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99582-26 | |||||||||
| Действует | по 05.10.2031 | |||||||||
| Наименование | Анализаторы спектра | |||||||||
| Модель | RADIOMERA RMHA-4025 | |||||||||
| Модификации |
RMHA-4025A RMHA-4025B RMHA-4025D RMHA-4025E RMHA-4025G RMHA-4025K |
|||||||||
| Приказы |
№2023 от
05.10.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8599c405-7541-b062-338d-b5414f8b9a94 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Радиомера», РОССИЯ, 142702, Московская обл., Ленинский район, г. Видное, ул. им. Героя РФ В. А. Тинькова, д. 39, оф. 6-а
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1047-441-2026 ГСИ. Анализаторы спектра RADIOMERA RMHA-4025. Методика поверки.
(с 05.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99582-26: Описание типа
2026-99582-26.pdf
|
Скачать | 210.7 КБ | |
|
99582-26: Методика поверки
РТ-МП-1047-441-2026
2026-mp99582-26.pdf
|
Скачать | 279.4 КБ |
Описание типа
Назначение
Анализаторы спектра RADIOMERA RMHA-4025 (далее по тексту - анализаторы) предназначены для исследования формы и измерений спектральных характеристик радиочастотных сигналов ВЧ и СВЧ диапазонов.
Описание
К настоящему типу средства измерений относятся анализаторы модификаций RMHA-4025A, RMHA-4025B, RMHA-4025D, RMHA-4025E, RMHA-4025G, RMHA-4025K, которые отличаются друг от друга диапазоном рабочих частот.
Конструктивно анализаторы выполнены в виде портативного переносного моноблока в защищенном корпусе с интегрированной ручкой. На передней панели расположены: сенсорный дисплей (10,1", емкостный, разрешение 1280*800) с цифровой клавиатурой, навигационными клавишами и энкодером, кнопка питания/сброса с индикатором состояния. На верхней панели расположены: измерительный СВЧ-разъем (тип N (розетка) для модификаций RMHA-4025A/B/D, тип 3,5 мм (вилка) для модификации RMHA-4025E, тип 2,4 мм (вилка) для модификаций RMHA-4025G/K), SMA-разъемы антенн GPS (опция) и 4G/WiFi (опция), SMA-вход внешнего триггера, SMA-вход/выход опорной частоты 10 МГц, SMA-выход ПЧ, разъем питания постоянного тока (вход 14 - 19 В, 3 А), интерфейсы USB 3.0 Type-A (для подключения USB-датчиков мощности и USB-накопителей), LAN (RJ-45, 100 / 1000 Мбит/с) для удаленного управления и передачи данных. На боковой правой панели расположены: интерфейсы USB 3.0 Type-B (резервный), USB 2.0 Type-C (для дистанционного управления), слот MicroSD (для расширения памяти), слот SIM (резервный, для опции 4G).
Принцип действия анализатора спектра базируется на супергетеродинном приемнике с многоступенчатым преобразованием частоты. Аппаратно анализатор включает четыре модуля: частотно-преобразовательный и приемный модуль, модуль синтеза частот (гетеродин), модуль обработки сигналов промежуточной частоты и процессорную платформу. Цифровой сигнальный процессор реализует 6 режимов детектирования (нормальный, положительный пик, отрицательный пик, выборка, среднее, среднеквадратичное), обработку до трех трасс, шесть независимых маркеров, а также специализированные интеллектуальные измерения: мощность канала, занимаемая полоса, мощность соседнего канала, маска спектрального излучения, отношение сигнал/шум, гармонические искажения. Наличие опционального GPS/Beidou-приемника обеспечивает привязку измерений к координатам местности (для построения карт покрытия) и высокоточную подстройку опорного генератора. Управление возможно, как с сенсорного экрана, так и дистанционно через LAN, USB или опциональный Wi-Fi.
Функциональные возможности, метрологические и технические характеристики анализаторов определяются составом опций, входящих в их комплект. Обозначения и наименования опций приведены в таблице 1.
Таблица 1
|
Опция |
Описание опции |
|
1 |
2 |
|
S01 |
Измерение мощности от внешнего USB-датчика непрерывной мощности |
|
S02 |
Измерение мощности от внешнего USB-датчика пиковой мощности |
|
S03 |
Функции анализатора помех |
|
S04 |
Функции сканирования каналов |
|
S05 |
Измерения напряженности поля |
|
S06 |
Карта местности |
|
S07 |
Карта помещения |
|
S08 |
Функции анализа и измерения сигналов модуляции AM/FM/PM |
|
S09 |
ПЧ выход с нулевым диапазоном |
|
S10 |
Тестирование интерференционных сигналов с временным разделением |
|
S11 |
Определение местоположения внешних источников помех или неизвестных сигналов. Используется совместно с опциями H01, электронного компаса USB и направленной антенны |
|
S12 |
Функция анализа спектра в реальном времени с полосой пропускания 40 МГц |
|
S13 |
Функция развертки по списку |
|
S14 |
Функция IQ анализатора |
|
S15 |
Функция измерения GSM/EDGE. Анализ демодуляции 2G GSM/EDGE, требуется опция H37X |
|
S16 |
Функция анализатора LTE. Анализ демодуляции сигналов 4G LTE FDD/TDD с помощью опции H37X |
|
S17 |
Функция анализа 5G NR. Демодуляция сигналов 5G NR может быть проанализирована с помощью опции H37X |
|
S18 |
Функция векторного анализа сигналов |
|
S19 |
Функция анализа ЭМП |
|
S20 |
Функция измерения фазового шума |
|
H01 |
Функция GPS/Beidou позиционирования. Может быть реализована с помощью внешней антенны |
|
H02 |
Опция Wi-Fi, связь с внешними устройствами |
|
H03 |
Алюминиевый кейс для транспортировки |
|
H04 |
Кейс для транспортировки |
|
H05 |
Рюкзак для транспортировки |
|
H06 |
Адаптер питания |
|
H07 |
Литий-ионный аккумулятор, емкость 9900 мА^ч |
|
H08 |
Литий-ионный аккумулятор, емкость 9000 мА^ч |
|
H09 |
Автомобильный адаптер питания |
|
H10 |
Зарядная станция для аккумуляторов |
|
H11 |
микро SD-карта |
|
H12 |
USB - измерительный преобразователь средней мощности 9 кГц - 6 ГГц |
|
H13 |
USB - измерительный преобразователь средней мощности 10 МГц - 18 ГГц |
|
H14 |
USB - измерительный преобразователь средней мощности 50 МГц - 26,5 ГГц |
|
H15 |
USB - измерительный преобразователь средней мощности 50 МГц - 40 ГГц |
|
H16 |
USB - измерительный преобразователь пиковой/средней мощности 50 МГц - 18 ГГц |
|
H17 |
USB - измерительный преобразователь пиковой / средней мощности 50 МГц -26,5 ГГц |
|
H18 |
USB - измерительный преобразователь пиковой/средней мощности 50 МГц - 40 ГГц |
Продолжение таблицы 1
|
1 |
2 |
|
H19 |
USB - измерительный преобразователь пиковой/средней мощности 500 МГц - 67 ГГц |
|
H20 |
Направленная антенна, частотный диапазон 9 кГц - 20МГц. Рекомендуется использовать с опцией H24 |
|
H21 |
Направленная антенна, частотный диапазон 20 - 200 МГц. Рекомендуется использовать с опцией H24 |
|
H22 |
Направленная антенна, частотный диапазон 200 - 500 МГц. Рекомендуется использовать с опцией H24 |
|
H23 |
Направленная антенна, частотный диапазон 500 МГц - 8 ГГц. Рекомендуется использовать с опцией H24 |
|
H24 |
Антенный усилитель, диапазон частот 9 кГц - 8 ГГц |
|
H25 |
Транспортировочный кейс для антенны |
|
H26 |
Направленная антенна, частотный диапазон 700 МГц - 6 ГГц |
|
H27 |
Направленная антенна, частотный диапазон 680 МГц - 10 ГГц |
|
H28 |
Направленная антенна, частотный диапазон 680 МГц - 20 ГГц |
|
H29 |
Всенаправленная антенна, частотный диапазон 680 МГц - 6 ГГц |
|
H30 |
Всенаправленная антенна, частотный диапазон 300 МГц - 8 ГГц |
|
H31 |
Пассивная направленная антенна, частотный диапазон 700 МГц - 6 ГГц |
|
H32 |
Пассивная направленная антенна, частотный диапазон 680 МГц - 10 ГГц |
|
H33 |
Пассивная направленная антенна, частотный диапазон 680 МГц - 18 ГГц |
|
H34 |
Внешний USB-электронный компас |
|
H35 |
Радиочастотный кабель N/SMA-JJ (2 м) |
|
H36 |
Пробник ближнего поля |
|
H37A |
Функция анализа спектра в реальном времени с полосой пропускания 120 МГц, только для RMHA-4025A |
|
H37B |
Функция анализа спектра в реальном времени с полосой пропускания 120 МГц, только для RMHA-4025B |
|
H37D |
Функция анализа спектра в реальном времени с полосой пропускания 120 МГц, только для RMHA-4025D |
|
H37E |
Функция анализа спектра в реальном времени с полосой пропускания 120 МГц, только для RMHA-4025E |
|
H37G |
Функция анализа спектра в реальном времени с полосой пропускания 120 МГц, только для RMHA-4025G |
|
H37K |
Функция анализа спектра в реальном времени с полосой пропускания 120 МГц, только для RMHA-4025K |
Конструкция анализатора обеспечивает ограничение доступа к узлам настройки (регулировки) в целях предотвращения несанкционированной настройки и вмешательства путем пломбирования. Пломбирование произведено методом нанесения наклейки на стык корпуса на верхней панели.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер в формате восьмизначного буквенно-цифрового обозначения, состоящего из одной буквы латинского алфавита и семи арабских цифр, однозначно идентифицирующий каждый экземпляр средств измерений, напечатанный типографским способом, наносится методом наклейки на заднюю панель анализатора.
Общий вид средства измерений приведен на рисунках 1 - 3.

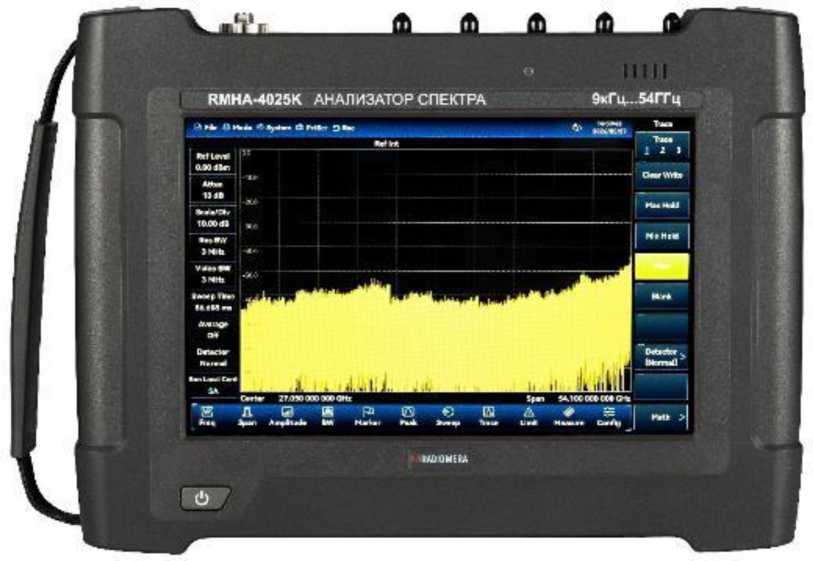

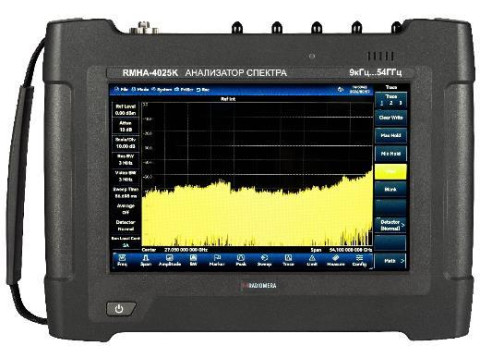

Рисунок 1 - Общий вид средства измерений
Место нанесения серийного номера

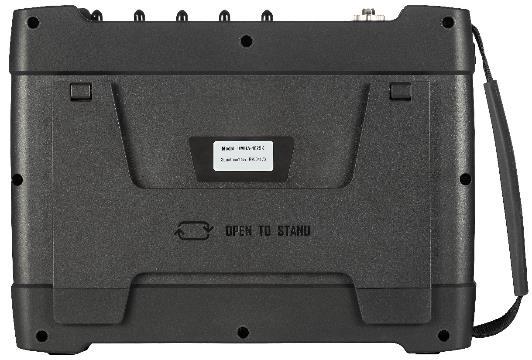

Рисунок 2 - Вид задней панели

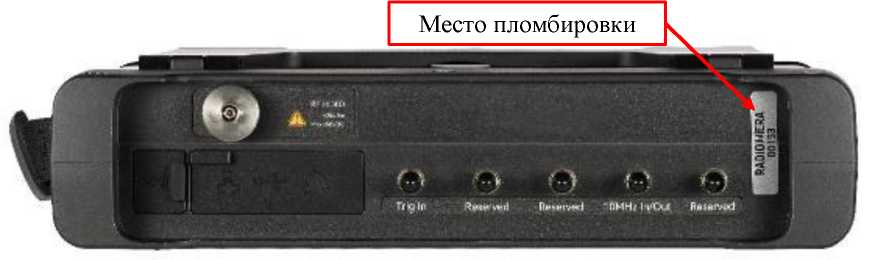

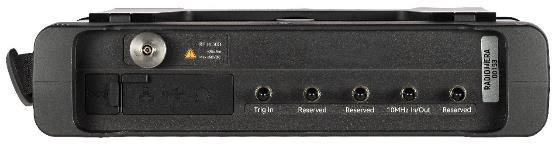

Рисунок 3 - Вид верхней панели
Программное обеспечение
Программное обеспечение «FW_RMHA-4025» (далее - ПО) предназначено для управления режимами работы анализаторов, обработки измерительных сигналов, управления работой анализаторов в процессе проведения измерений, отображения хода измерений. ПО предназначено исключительно для работы с измерительно-вычислительной платформой анализаторов и не может быть использовано отдельно от нее.
Идентификация версии ПО осуществляется визуально при отображении номера версии на экране анализатора через системное меню, а также удаленно посредством команды SCPI, которая возвращает идентификатор анализатора, включая версию встроенного ПО. Производителем не предусмотрены иные способы идентификации ПО.
ПО реализовано без выделения метрологически значимой части. Влияние ПО не приводит к выходу метрологических характеристик анализаторов за пределы допускаемых значений.
Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО «низкий» в соответствии с рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW_RMHA-4025 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.7.3 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон рабочих частот, Гц: - модификация RMHA-4025A |
от 9-103 до 6409 |
|
- модификация RMHA-4025B |
от 9-103 до 9409 |
|
- модификация RMHA-4025D |
от 9-103 до 20409 |
|
- модификация RMHA-4025E |
от 9-103 до 26,5409 |
|
- модификация RMHA-4025G |
от 9-103 до 44 409 |
|
- модификация RMHA-4025K |
от 9-103 до 54409 |
|
Номинальная частота опорного кварцевого генератора, МГц |
10 |
|
Пределы допускаемой относительной погрешности частоты опорного кварцевого генератора |
±540-7 |
Продолжение таблицы 3
|
1 |
2 |
|
Диапазон установки полосы обзора, Гц |
0; |
|
от 10 до верхнего предела частоты соответствующей | |
|
модификации | |
|
Номинальные значения полосы пропускания по уровню |
от 1 до 20-106 |
|
минус 3 дБ, Гц |
с шагом кратным 1-2-3-5-8 |
|
Максимальное значение встроенной полосы анализа сигналов, МГц: -опция S12 |
40 |
|
-опции H37A/B/D/E/G/K |
120 |
|
Спектральная плотность мощности фазовых шумов1), при отстройке, дБ, не более: - 10 кГц |
-108 |
|
- 100 кГц |
-110 |
|
- 1 МГц |
-118 |
|
- 10 МГц |
-129 |
|
Средний уровень собственных шумов2), в диапазоне частот, дБ (1 мВт)3), не более: | |
|
Для модификаций RMHA-4025A/B/D предусилитель выключен - от 2 МГц до 2,4 ГГц включ. |
-142 |
|
- св. 2,4 ГГц до 6 ГГц включ. |
-141 |
|
- св. 6 до 9 ГГц включ. |
-140 |
|
- св. 9 до 20 ГГц предусилитель включен |
-138 |
|
- от 2 МГц до 2,4 ГГц включ. |
-161 |
|
- св. 2,4 ГГц до 6 ГГц включ. |
-160 |
|
- св. 6 до 9 ГГц включ. |
-159 |
|
- св. 9 до 14 ГГц включ. |
-158 |
|
- св. 14 до 20 ГГц |
-156 |
|
Для модификаций RMHA-4025E/G/K предусилитель выключен - от 2 МГц до 6 ГГц включ. |
-140 |
|
- св. 6 ГГц до 9 ГГц включ. |
-138 |
|
- св. 9 до 21 ГГц включ. |
-136 |
|
- св. 21 до 32 ГГц включ. |
-135 |
|
- св. 32 до 40 ГГц включ. |
-133 |
|
- св. 40 до 44 ГГц включ. |
-130 |
|
- св. 44 до 50 ГГц включ. |
-126 |
|
- св. 50 до 54 ГГц предусилитель включен |
-123 |
|
- от 2 МГц до 9 ГГц включ. |
-159 |
|
- св. 9 ГГц до 14 ГГц включ. |
-156 |
|
- св. 14 до 32 ГГц включ. |
-154 |
|
- св. 32 до 40 ГГц включ. |
-152 |
|
- св. 40 до 44 ГГц включ. |
-148 |
|
- св. 44 до 50 ГГц включ. |
-145 |
|
- св. 50 до 54 ГГц |
-140 |
Продолжение таблицы 3
|
1 |
2 |
|
Диапазон установки опорного уровня, дБ (1 мВт) |
от -150 до +30 |
|
Диапазон установки входного аттенюатора с шагом 2 дБ, дБ |
от 0 до 30 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала минус 15 дБ (1 мВт)4), дБ, не более: - от 10 МГц до 20 ГГц включ. - св. 20 до 44 ГГц включ. - св. 44 до 54 ГГц |
±1,3 ±2,5 ±3,0 |
|
1) относительно мощности несущей 1 ГГц в полосе пропускания 1 Гц; 2) нормирован в форме спектральной плотности в полосе пропускания 1 Гц при ослаблении входного аттенюатора 0 дБ, простом или усредняющем детекторе, тип усреднения - логарифмический; 3) дБ (1 мВт) - децибел относительно 1 мВт; 4) при выключенном предусилителе, установленной полосе пропускания 1 кГц и ослаблении входного аттенюатора 10 дБ | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса (с встроенной батареей), кг, не более - модификации RMHA-4025A/B/D - модификации RMHA-4025E/G/K |
3,5 3,8 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
317 х 237 х 75 |
|
Напряжение питания от сети переменного тока с частотой 50 или 60 Гц, В |
от 220 до 240 |
|
Условия эксплуатации: - температура окружающей среды, C - относительная влажность, % |
от +15 до +25 от 45 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор спектра |
RADIOMERA RMHA-4025 (модификация по заказу) |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Адаптер питания |
- |
1 шт. |
|
Аккумуляторная батарея |
- |
1 шт. |
|
Сумка |
- |
1 шт. |
|
Руководство по эксплуатации |
ЮСФД.411168.006 РЭ |
1 экз. |
|
Паспорт |
ЮСФД.411168.006 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 19.2 «Испытания рабочих характеристик» руководства по эксплуатации ЮСФД.411168.006 РЭ.
Нормативные документы
Приказ Росстандарта от «26» сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от «30» декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от «9» ноября 2022 г. № 2813 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 37,5 до 118,1 ГГц»;
ЮСФД.411168.006 ТУ «Анализаторы спектра RADIOMERA RMHA-4025. Технические условия».
