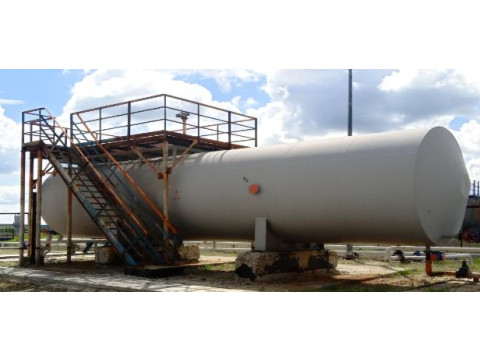

Резервуар горизонтальный стальной РГС-100
| Номер в ГРСИ РФ: | 99592-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Химмаш", г.Пенза |
|
99592-26: Описание типа
2026-99592-26.pdf
|
Скачать | 134.2 КБ |
Резервуар горизонтальный стальной РГС-100 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их хранения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 99592-26 | ||||||
| Наименование | Резервуар горизонтальный стальной | ||||||
| Модель | РГС-100 | ||||||
| Приказы |
№2039 от
07.10.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | d6ffc8ef-9530-9704-0f1b-04bd93948bb9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Химмаш», РОССИЯ, 440015, Пензенская обл., г. Пенза, ул. Аустрина, д. 63
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
(с 07.10.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
99592-26: Описание типа
2026-99592-26.pdf
|
Скачать | 134.2 КБ |
Описание типа
Назначение
Резервуар горизонтальный стальной РГС-100 (далее - резервуар) предназначен для измерений объема нефти и нефтепродуктов, а также для их хранения.
Описание
Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема, приведенному в градуировочной таблице резервуара.
Конструктивно резервуар представляет собой стальную горизонтальную конструкцию цилиндрической формы с усеченно-коническими днищами наземного исполнения.
Резервуар оснащен необходимыми техническими устройствами: приемо-раздаточными патрубками с запорной арматурой, расположенными в нижней части, через которые осуществляется заполнение и опорожнение резервуара, а также средствами измерения уровня жидкости.
Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен на маркировочную табличку резервуара методом гравировки и в паспорт типографским способом.
Резервуар горизонтальный стальной РГС-100 с заводским номером 9318/1 расположен на территории ПАО НК «РуссНефть» по адресу: Саратовская область, г. Саратов, Гагаринский район, Пункт подготовки и сбора нефти Колотовский.
Общий вид резервуара горизонтального стального РГС-100 с заводским номером 9318/1 приведен на рисунке 1.
Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-100 с заводским номером 9318/1 приведены на рисунке 2.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
Пломбирование резервуара горизонтального стального РГС-100 не предусмотрено.

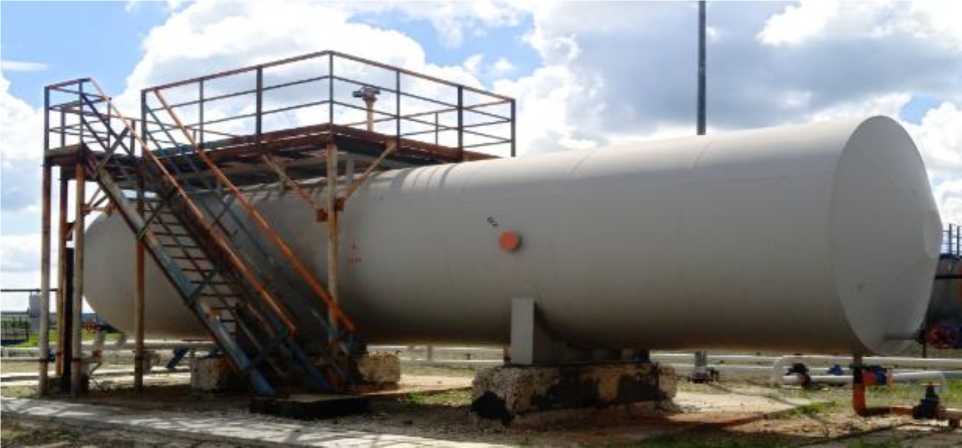

Рисунок 1 - Общий вид резервуара горизонтального стального РГС-100 заводской номер 9318/1

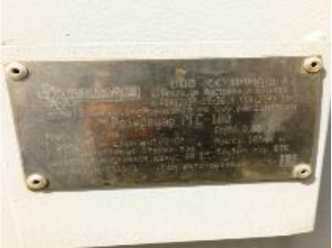

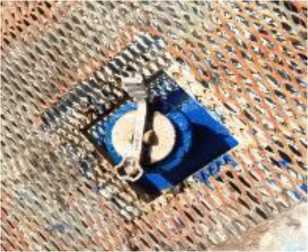

Рисунок 2 - Вид замерного люка и место нанесения заводского номера резервуара горизонтального стального РГС-100 заводской номер 9318/1
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
100 |
|
Пределы допускаемой относительной погрешности вместимости резервуара (геометрический метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта резервуара типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар горизонтальный стальной |
РГС-100 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
МИ-01.СФ-2021 «Масса нефти, конденсата газового. Методика измерений массы нефти, конденсата газового косвенным методом статических измерений Саратовского филиала ПАО НК «РуссНефть». Регистрационный номер по Федеральному реестру методик измерений ФР. 1.29.2022.43894.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 мая 2026 г. № 937 «Об утверждении Государственной поверочной схемы для средств измерений объема жидкости и вместимости».
